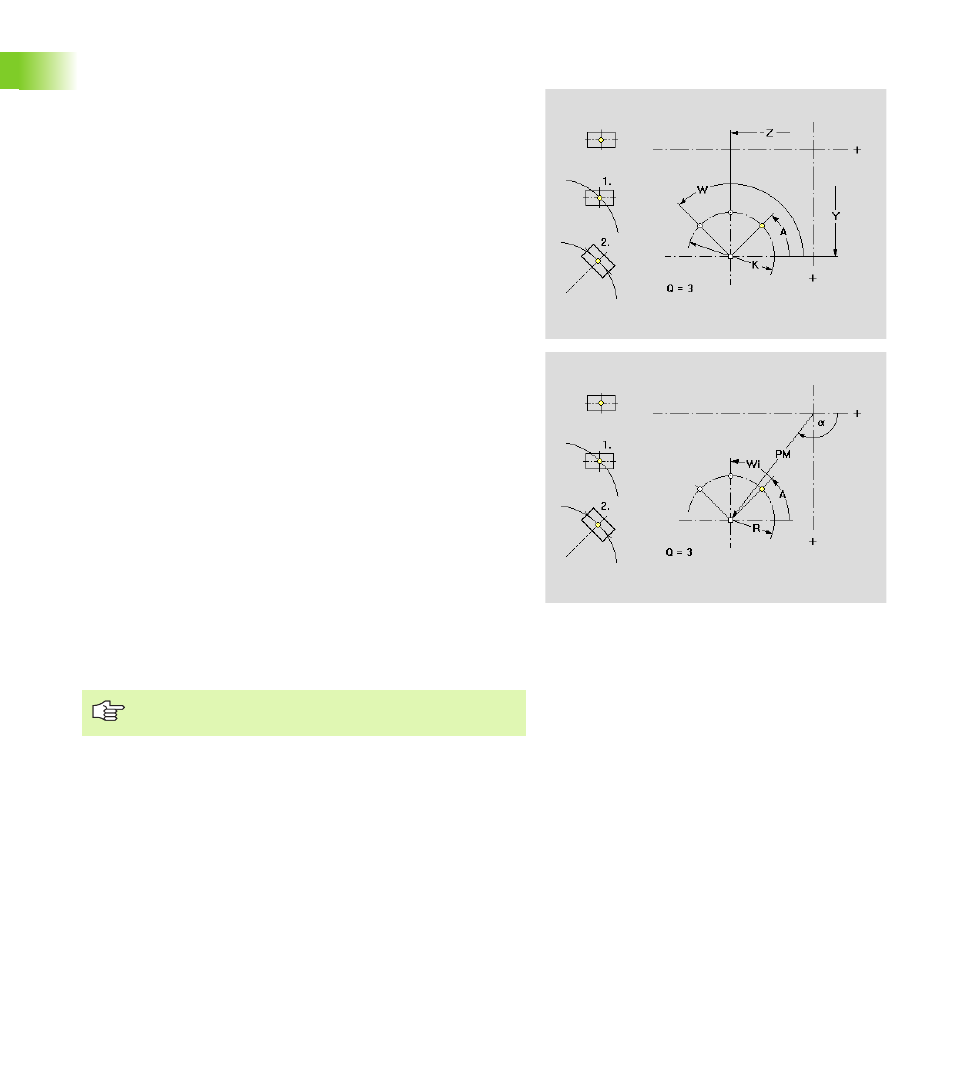

YZ-Ebene: Zirkulares Figurmuster
Die Funktion definiert ein zirkulares Figurmuster in der YZ-Ebene.
Sonderfälle Anfangs- und Endwinkel (A, W):
Ohne A und W: Vollkreisaufteilung, beginnend bei 0°
Ohne W: Vollkreisaufteilung
Parameter
Y
Mittelpunkt Muster in kartesischen Koordinaten
Z
Mittelpunkt Muster in kartesischen Koordinaten
a
Mittelpunkt Muster in Polarkoordinaten (Bezug Winkel: posi-
tive Z-Achse)
PM
Mittelpunkt Muster in Polarkoordinaten
Q
Anzahl der Figuren
Orientierung:
im Uhrzeigersinn
gegen Uhrzeigersinn
R
Radius des Musters
K
Durchmesser des Musters
A
Anfangswinkel, Position erste Figur (Bezug: Z-Achse)
W
Endwinkel, Position letzte Figur (Bezug: Z-Achse)
Wi
Winkel zwischen zwei Figuren (Vorzeichen ist ohne Bedeu-
tung)
Lage der Figuren
Normallage: die Ausgangsfigur wird um den Mustermittel-
punkt gedreht (Rotation um den Mustermittelpunkt)
Originallage: die Lage der Ausgangsfigur bleibt erhalten
(Translation)
Beschreibung der Figur
Bei Mustern mit zirkularen Nuten wird der „Krümmungs-
mittelpunkt“ auf die Musterposition addiert.
