Rechteck G385-Geo

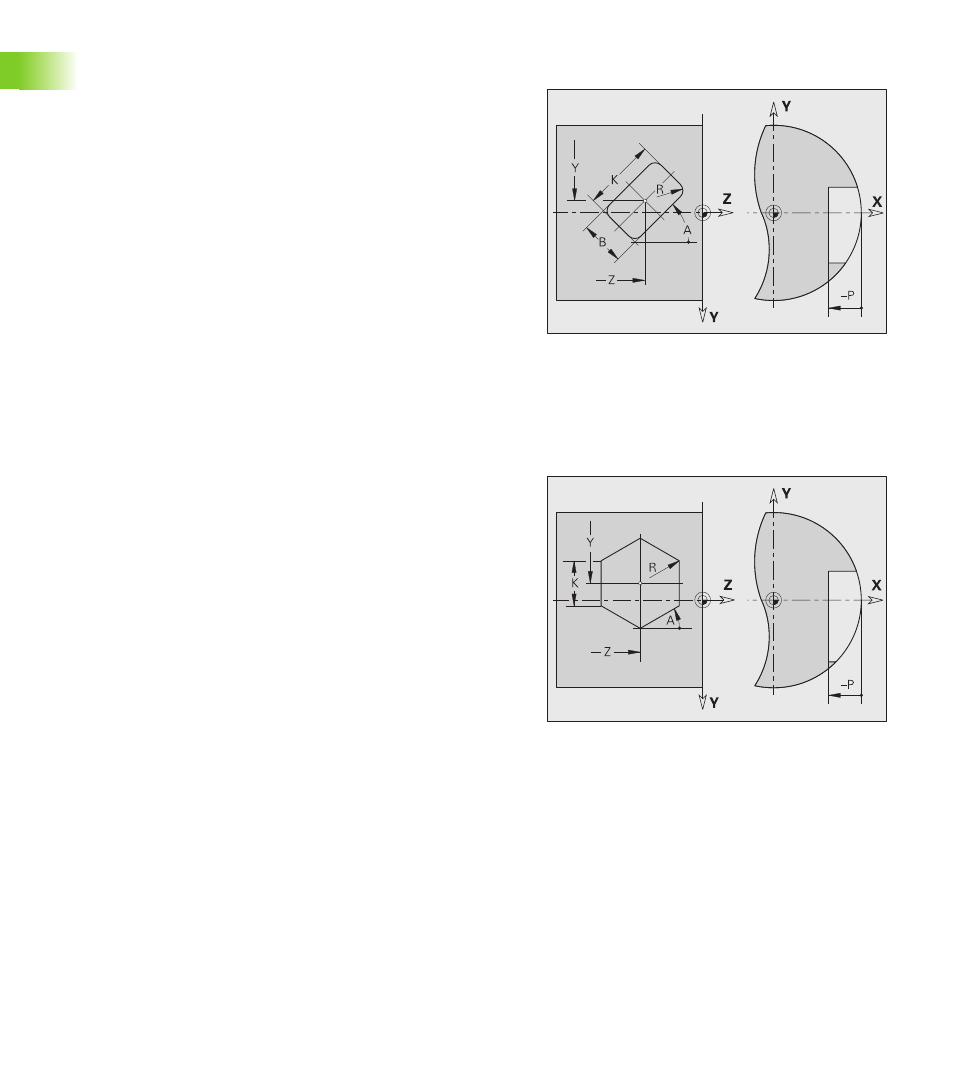

G385 definiert ein Rechteck in der YZ-Ebene.
Regelmäßiges Vieleck G387-Geo
G387 definiert ein regelmäßiges Vieleck in der YZ-Ebene.
Parameter
Y
Mittelpunkt des Rechtecks
Z Mittelpunkt des Rechtecks
X Referenzdurchmesser
„ keine Eingabe: „X“ aus Abschnittskennung
„ „X“ aus G381 überschreibt „X“ aus Abschnittskennung
A Winkel Längsachse zur Z-Achse (default: 0°)
K Länge des Rechtecks
B (Höhe) Breite des Rechtecks
R Fase/Verrundung (default: 0)
„ R>0: Radius der Rundung
„ R<0: Breite der Fase
P Tiefe der Tasche (default: „P“ aus G308)
Parameter
Y
Mittelpunkt des Vielecks
Z Mittelpunkt des Vielecks
X Referenzdurchmesser
„ keine Eingabe: „X“ aus Abschnittskennung
„ „X“ aus G381 überschreibt „X“ aus Abschnittskennung
Q Anzahl der Kanten (Q >= 3)
A Winkel zur Z-Achse (default: 0°)
K Kantenlänge
„ K>0: Kantenlänge
„ K<0: Innendurchmesser
R Fase/Verrundung – default: 0
„ R>0: Radius der Rundung
„ R<0: Breite der Fase
P Tiefe der Tasche (default: „P“ aus G308)
