.15 TURN PLUS: K
o
nt
ur
en XY
-Ebene
XY-Ebene: Vieleck

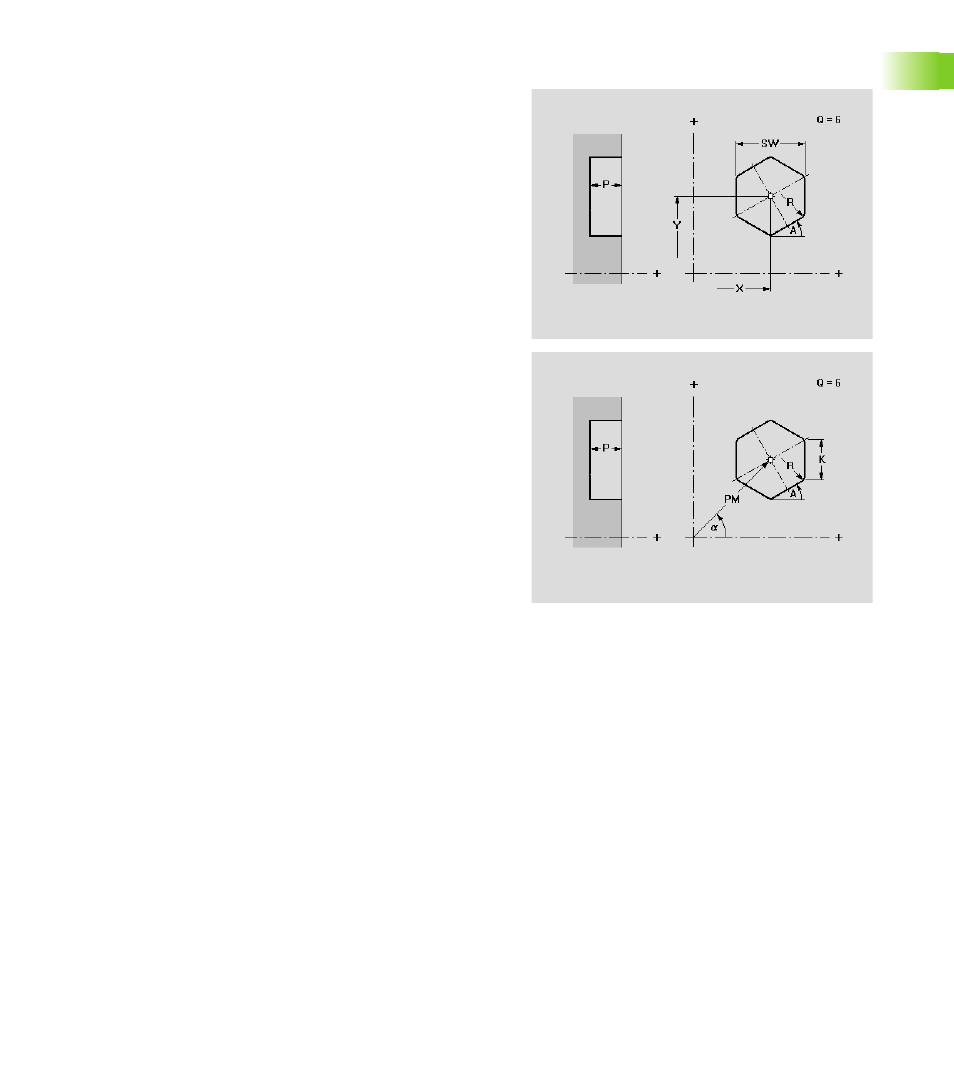

Die Funktion definiert ein Vieleck in der XY-Ebene.
Parameter
X
Mittelpunkt in kartesischen Koordinaten (Radiusmaß)
Y Mittelpunkt in kartesischen Koordinaten
PM Mittelpunkt in Polarkoordinaten
a Mittelpunkt in Polarkoordinaten (Bezug Winkel: positive X-
Achse)
A Winkel zu einer Vieleckseite (Bezug: X-Achse)
Q Eckenzahl (Q>=3)
K Kantenlänge
SW Schlüsselweite (Innenkreisdurchmesser)
R Fase/Verrundung
„ Breite der Fase
„ Radius der Rundung
P Tiefe der Figur
