HEIDENHAIN CNC PILOT 4290 29
1
.5 DIN PLUS: K
o
nt
ur
en XY
-Ebene

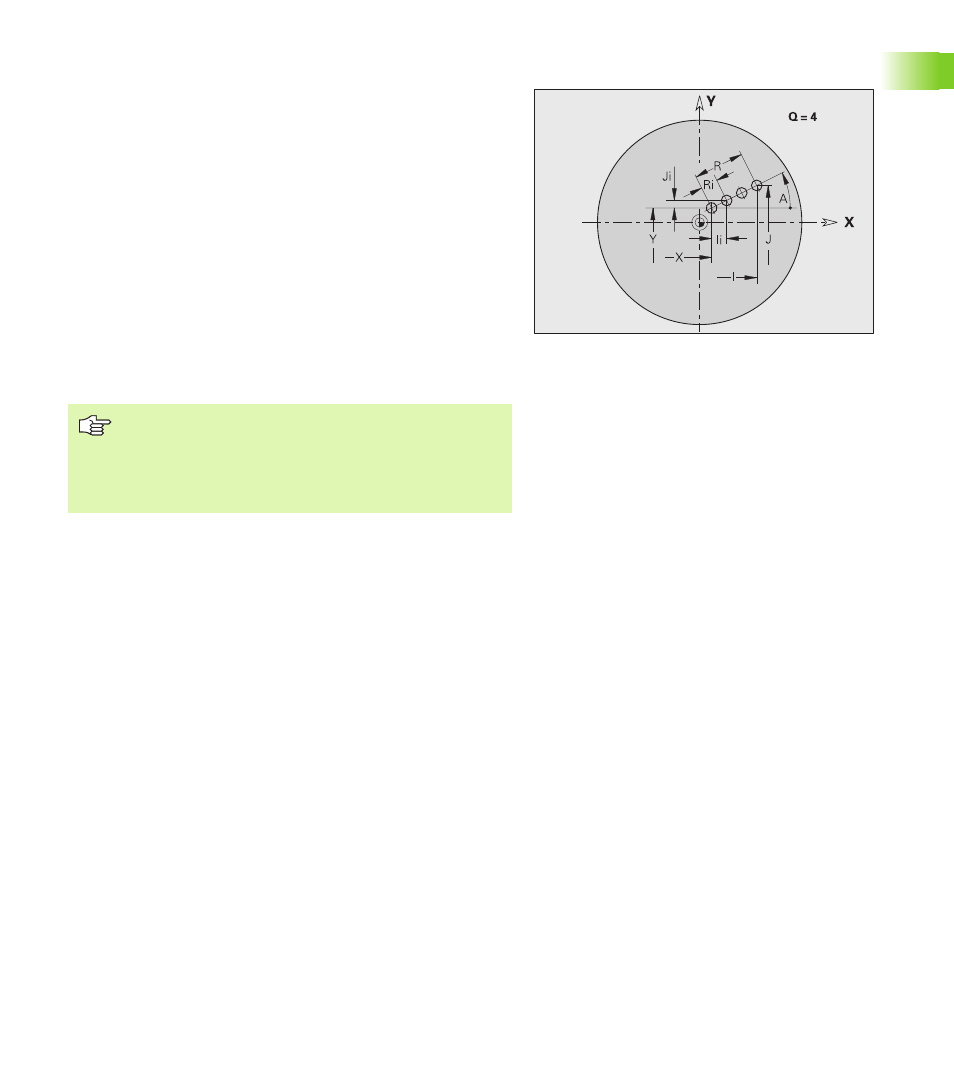

Muster linear XY-Ebene G471-Geo
G471 definiert ein lineares Muster in der XY-Ebene. G471 wirkt auf die
im Folgesatz definierte Bohrung oder Figur (G370..375, G377).
Parameter
Q
Anzahl der Figuren
X Anfangspunkt Muster (Radiusmaß)
Y Anfangspunkt Muster
I Endpunkt Muster (X-Richtung; Radiusmaß)
J Endpunkt Muster (Y-Richtung)
Ii Abstand zwischen zwei Figuren in X-Richtung
Ji Abstand zwischen zwei Figuren in Y-Richtung
A Winkel der Längsachse zur X-Achse
R Gesamtlänge Muster
Ri Abstand zwischen zwei Figuren (Musterabstand)
Programmierhinweise
„ Programmieren Sie die Bohrung/Figur im Folgesatz
ohne Mittelpunkt.
„ Der Fräszyklus (Abschnitt BEARBEITUNG) ruft die Boh-
rung/Figur im Folgesatz auf, nicht die Musterdefinition.
