HEIDENHAIN CNC PILOT 4290 13
1
.2 Handst
e
uer
n
und A
u
to
matikbetr
ieb

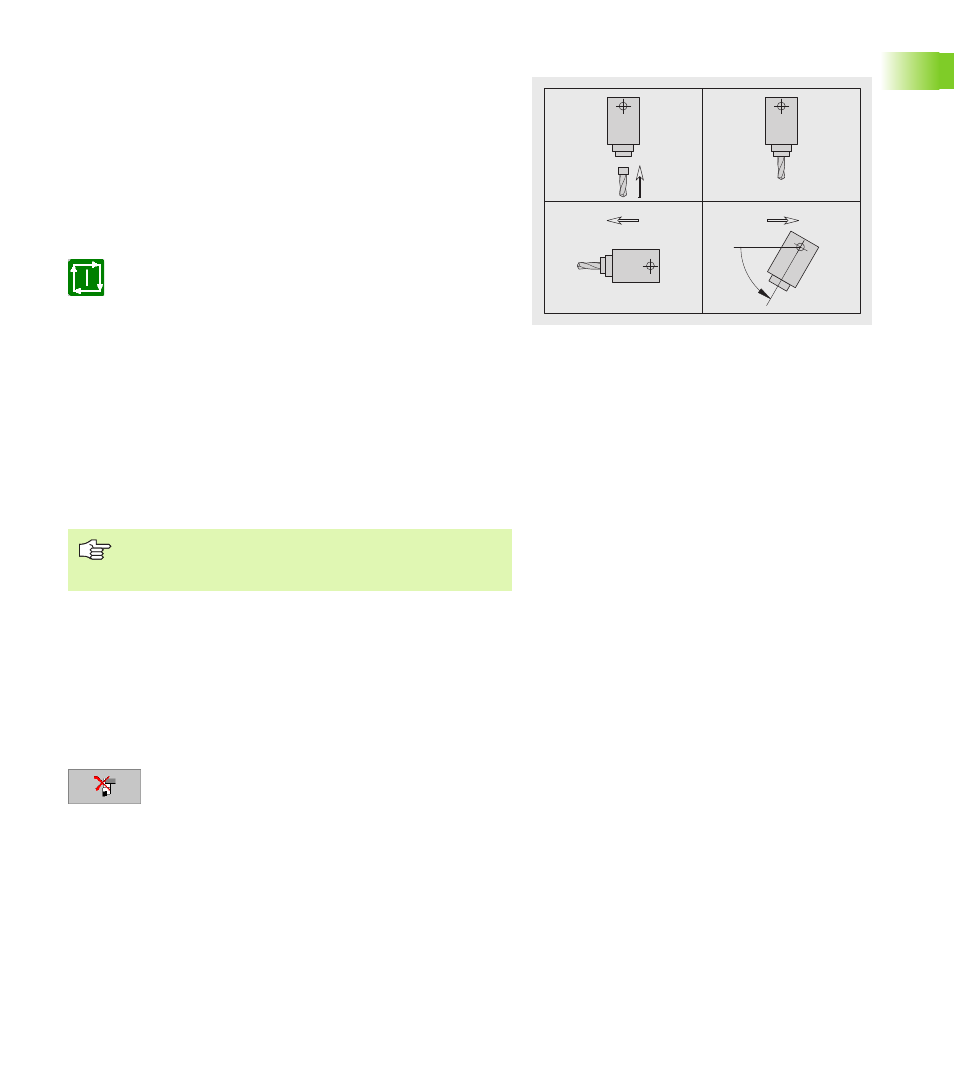

Werkzeugmagazin über Arbeitsraum bestücken
Sie stecken das Werkzeug in die Werkzeugaufnahme und rufen die
Funktion „SCHEIBENMAGAZIN beladen“ auf. Hier tragen Sie die
Identnummer des Werkzeugs und die Magazinplatznummer ein. Der
CNC PILOT legt das Werkzeug ab und trägt die Identnummer in die
Magazinliste ein.
U Werkzeug in die Werkzeugaufnahme (im Arbeitsraum) stecken.
U „T > Magazin > Magazin-Belad(en)“ im Handsteuern wählen. Der
CNC PILOT öffnet die Dialogbox „Magazin: Magazin-Belad(en)“.
U Parameter eintragen und die Dialogbox abschließen. Die Steuerung
lädt das zugehörige NC-Programm.
U NC-Programm mit Zyklus-Start aktivieren.
Der CNC PILOT
„ bringt das Werkzeug ins Magazin
„ trägt das Werkzeug in die Magazinliste ein
„ fährt den Schlitten auf den Werkzeugwechselpunkt
„ schwenkt die B-Achse
Werkzeug aus dem Magazin entfernen
Nehmen Sie das Werkzeug aus dem Magazin heraus und entfernen
den Eintrag aus der Magazinliste.
U Werkzeugmagazin auf Position drehen und Werkzeug herausneh-
men
U „Einrichten > Werkzeugliste > Liste einrichten“ im Handsteuern
wählen
U Cursor auf den betroffenen Magazinplatz stellen
U Softkey oder Del-Taste drücken und Sicherheitsab-
frage bestätigen. Die Steuerung entfernt das Werk-
zeug aus der Magazinliste.
B
1. 2.
3. 4.
ID . . .
P . . .
Parameter
ID
Identnummer des Magazinwerkzeugs
P Platznummer im Werkzeugmagazin
B B-Achswinkel. Winkel, auf den die B-Achse geschwenkt wird.
Beachten Sie bei der Bedienung und Anzeige: Diese Funk-
tion wird mithilfe eines NC-Programms ausgeführt. Sie
aktivieren das NC-Programm mit Zyklus-Start.
