1.4 DIN PLUS:
Abschnittskennungen
Für Drehmaschinen mit einem Werkzeugmagazin und/oder einer Y-
Achse stehen die folgenden Abschnittskennungen zur Verfügung.
Abschnitt SCHEIBENMAGAZIN
Im Abschnitt SCHEIBENMAGAZIN listen Sie alle Werkzeuge auf, die
im NC-Programm benutzt werden. Diese Liste wird bei der Program-
mierung des G714 (Magazinwerkzeug einwechseln) herangezogen.
Die Reihenfolge der Einträge ist beliebig.

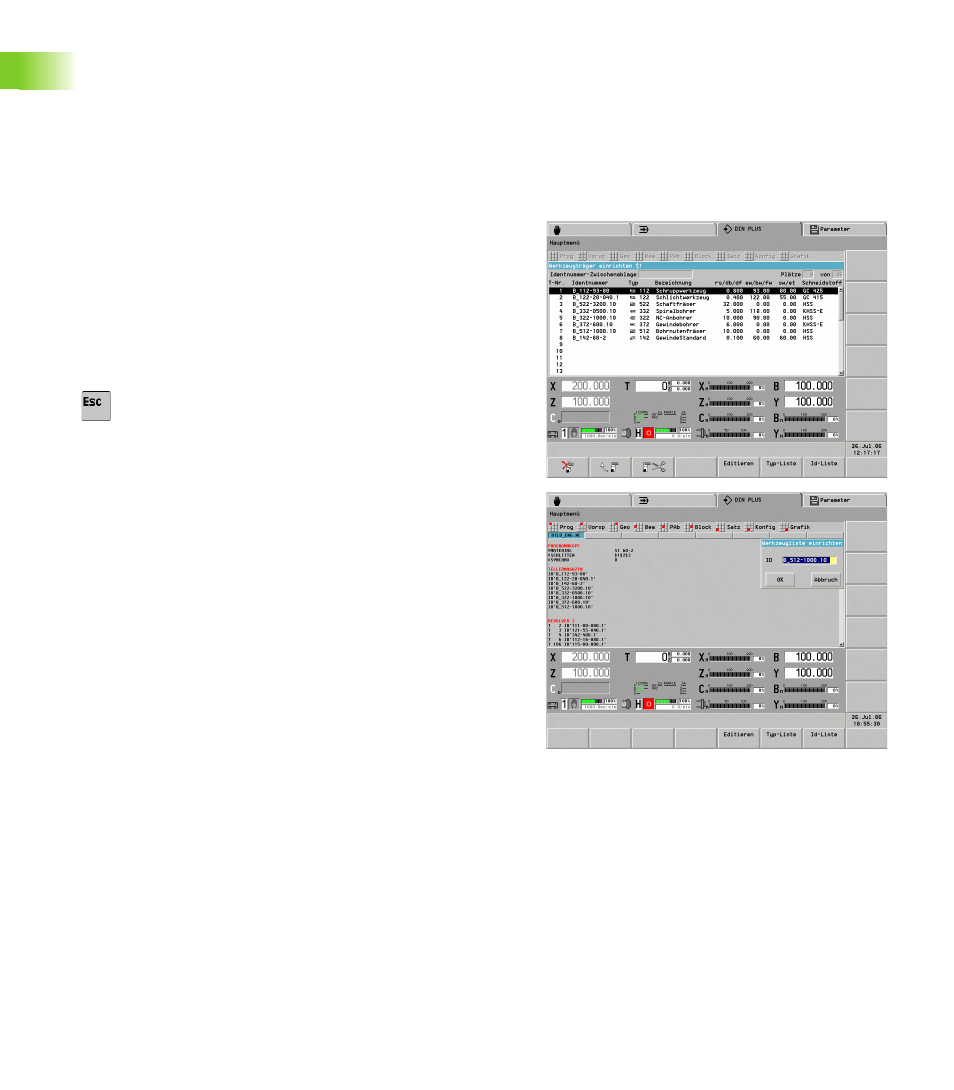

Liste der Magazinwerkzeuge erstellen/ändern:
U
„Vorsp(ann) > Werkzeugliste einrichten“ wählen
U
Werkzeuge aus der Datenbank auswählen und in die
Liste eintragen
U
ESC-Taste drücken, um die Liste abzuschließen
Einzelnes Magazinwerkzeug eingeben oder ändern:
U
Cursor innerhalb des Abschnitts SCHEIBENMAGAZIN
positionieren
U
Werkzeug neu eingeben: INS-Taste betätigen
U
Werkzeug ändern: RETURN betätigen oder Doppelk-
lick mit der linken Maustaste
U
Dialogbox „Werkzeugliste einrichten“ editieren
Abschnitt STIRN_Y, RUECKSEITE_Y
Die Abschnittskennung kennzeichnet die XY-Ebene (G17) und die
Referenzebene der Kontur (Z-Richtung).
Parameter
X
Flächendurchmesser (zur Schnittbegrenzung)
Z
Lage der Referenzebene – default: 0
C
Spindelposition – default: 0
