30
1
.5 DIN PLUS: K
o
nt
ur
en XY
-Ebene

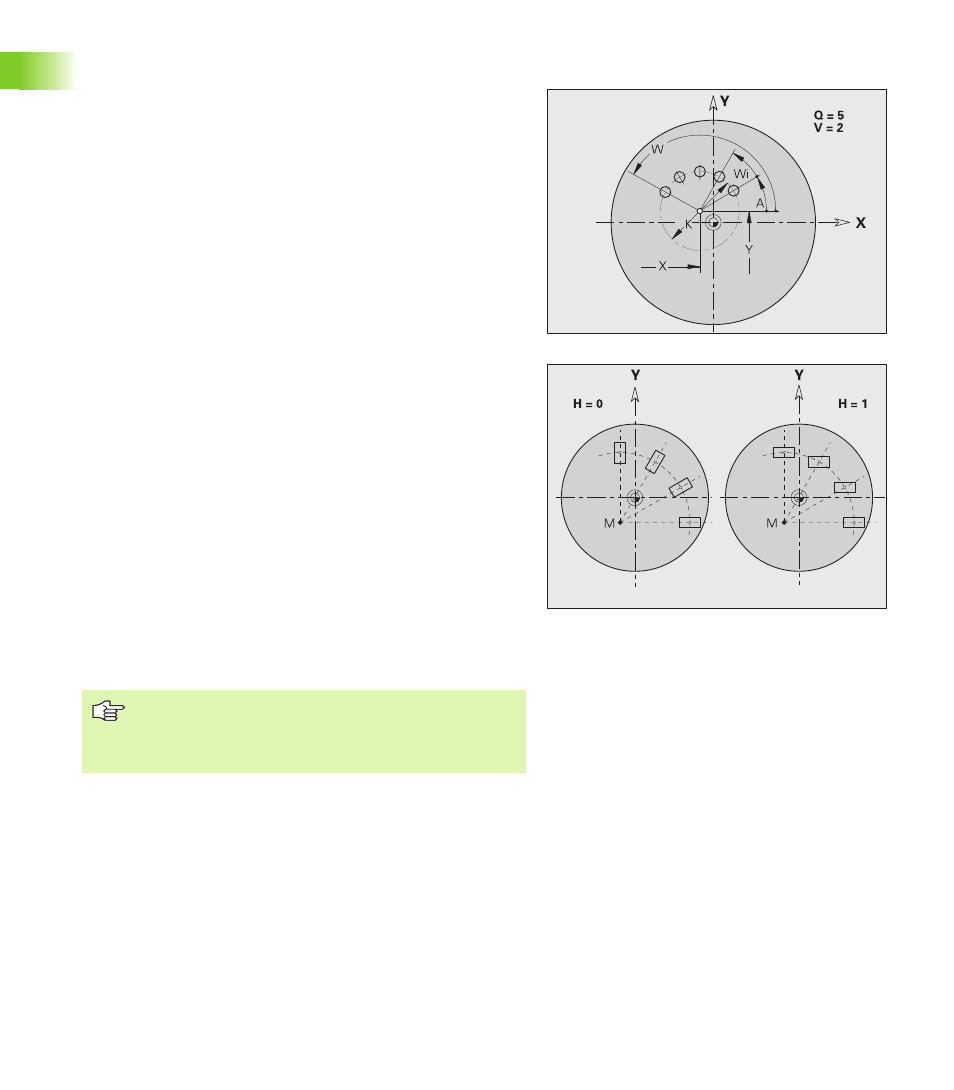

Muster zirkular XY-Ebene G472-Geo
G472 definiert ein zirkulares Muster in der XY-Ebene. G472 wirkt auf
die im Folgesatz definierte Figur (G370..375, G377).
Parameter
Q
Anzahl der Figuren
K Musterdurchmesser
A Anfangswinkel – Position erste Figur; Bezug: positive X-
Achse; (default: 0°)
W Endwinkel – Position letzte Figur; Bezug: positive X-Achse;
(default: 360°)
Wi Winkel zwischen zwei Figuren
V Richtung – Orientierung (default: 0)
„ V=0, ohne W: Vollkreisaufteilung
„ V=0, mit W: Aufteilung auf längerem Kreisbogen
„ V=0, mit Wi: Vorzeichen von Wi bestimmt die Richtung
(Wi<0: im Uhrzeigersinn)
„ V=1, mit W: im Uhrzeigersinn
„ V=1, mit Wi: im Uhrzeigersinn (Vorzeichen von Wi ist ohne
Bedeutung)
„ V=2, mit W: gegen den Uhrzeigersinn
„ V=2, mit Wi: gegen den Uhrzeigersinn (Vorzeichen von Wi
ist ohne Bedeutung)
X Mittelpunkt Muster (Radiusmaß)
Y Mittelpunkt Muster
H Lage der Figuren (default: 0)
„ H=0: Normallage, Figuren werden um den Kreismittelpunkt
gedreht (Rotation)
„ H=1: Originallage, Figurlage bezogen auf das Koordinaten-
system bleibt gleich (Translation)
„ Programmieren Sie die Bohrung/Figur im Folgesatz
ohne Mittelpunkt. Ausnahme zirkulare Nut.
„ Der Fräszyklus (Abschnitt BEARBEITUNG) ruft die Boh-
rung/Figur im Folgesatz auf, nicht die Musterdefinition.
