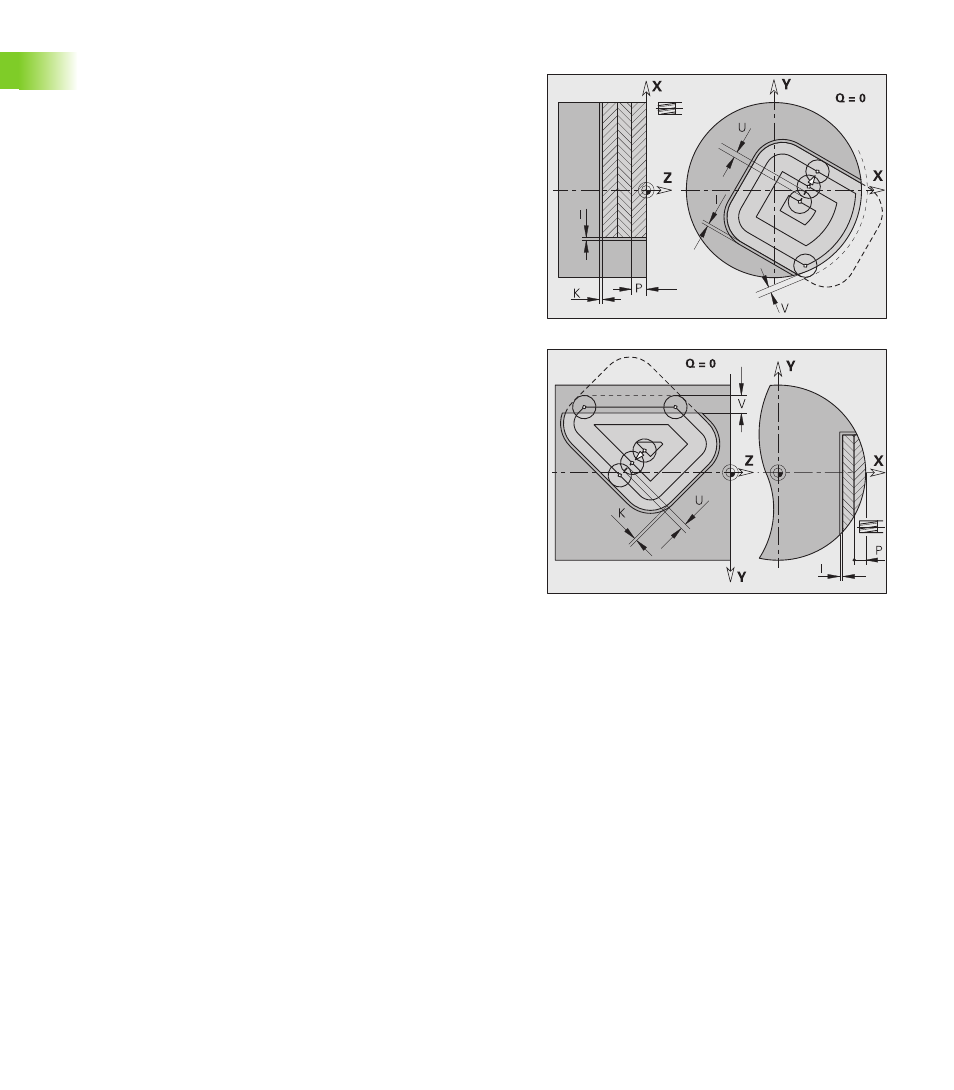

G845 (Y-Achse) – Fräsen
Die Fräsrichtung beeinflussen Sie mit der „Fräslaufrichtung H“, der
„Bearbeitungsrichtung Q“ und der Drehrichtung des Fräsers (siehe
Tabelle G845 im Benutzer-Handbuch). Programmieren Sie nur die in
folgender Tabelle aufgeführten Parameter.
Siehe auch:
„ G845 – Grundlagen: Seite 56
„ G845 – Vorbohrpositionen ermitteln: Seite 57
Parameter – Fräsen
NS
Satznummer – Referenz auf die Konturbeschreibung
P (Maximale) Frästiefe (Zustellung in der Fräsebene)
I Aufmaß in X-Richtung
K Aufmaß in Z-Richtung
U (Minimaler) Überlappungsfaktor (default: 0,5)
Überlappung = U*Fräserdurchmesser
V Überlauffaktor. Definiert den Betrag, um den der Fräser den
Außenradius überragen soll (default: 0,5):
„ 0: die definierte Kontur wird komplett gefräst
„ 0 < V <= 1: Überlauf = V*Fräserdurchmesser
H Fräslaufrichtung (default: 0)
„ H=0: Gegenlauf
„ H=1: Gleichlauf
F Zustellvorschub für Tiefenzustellung (default: aktiver Vor-
schub)
Ab Software-Version 625 952-05: F wird bei pendelnd oder
helikal Eintauchen als Bearbeitungsvorschub verwendet.
E Reduzierter Vorschub für zirkulare Elemente (default: aktuel-
ler Vorschub)
J Rückzugsebene (default: zurück zur Startposition)
„ XY-Ebene: Rückzugsposition in Z-Richtung
„ YZ-Ebene: Rückzugsposition in X-Richtung (Durchmesser-
maß)
Q Bearbeitungsrichtung (default: 0)
„ Q=0: von innen nach außen
„ Q=1: von außen nach innen
A Ablauf „Fräsen“: A=0 (default=0)
NF Positions-Marke – Referenz, aus der der Zyklus die Vorbohr-
positionen ausliest [1..127].
O Eintauchverhalten (default: 0)
Senkrecht Eintauchen O=0: Der Zyklus fährt auf den Start-
punkt, taucht mit dem Zustellvorschub ein und fräst dann die
Tasche.
