108 Programmieren: Grundlagen, Datei-Verwaltung
3.1 Gr
undlag
en

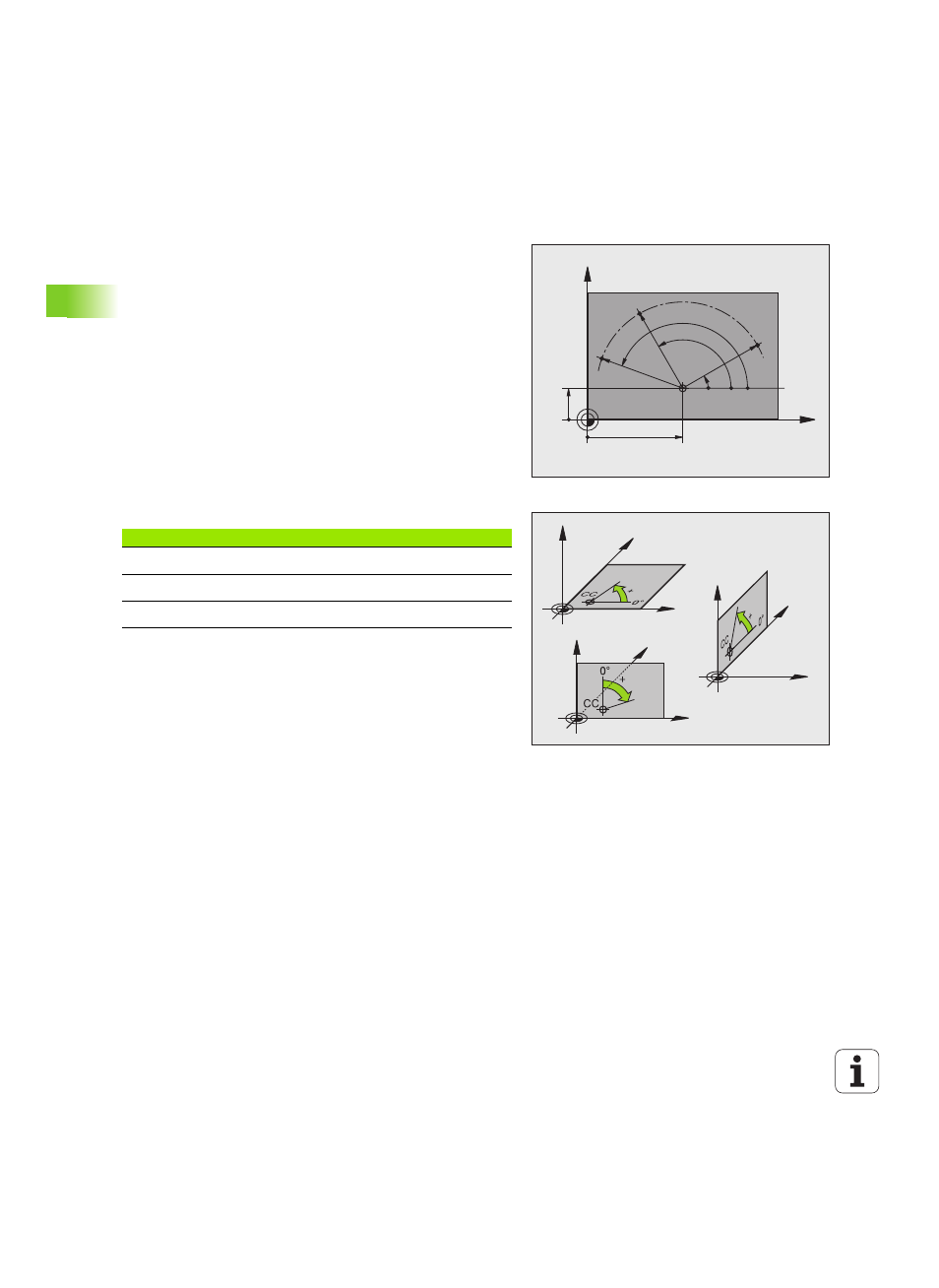

Polarkoordinaten
Wenn die Fertigungszeichnung rechtwinklig bemaßt ist, erstellen Sie
das Bearbeitungs-Programm auch mit rechtwinkligen Koordinaten.
Bei Werkstücken mit Kreisbögen oder bei Winkelangaben ist es oft
einfacher, die Positionen mit Polarkoordinaten festzulegen.
Im Gegensatz zu den rechtwinkligen Koordinaten X, Y und Z
beschreiben Polarkoordinaten nur Positionen in einer Ebene.
Polarkoordinaten haben ihren Nullpunkt im Pol CC (CC = circle centre;
engl. Kreismittelpunkt). Eine Position in einer Ebene ist so eindeutig
festgelegt durch:
 Polarkoordinaten-Radius: der Abstand vom Pol CC zur Position
 Polarkoordinaten-Winkel: Winkel zwischen der Winkel-Bezugsachse
und der Strecke, die den Pol CC mit der Position verbindet
Festlegen von Pol und Winkel-Bezugsachse
Den Pol legen Sie durch zwei Koordinaten im rechtwinkligen
Koordinatensystem in einer der drei Ebenen fest. Damit ist auch die
Winkel-Bezugsachse für den Polarkoordinaten-Winkel PA eindeutig
zugeordnet.
X
Y
0°
30
10
CC
PR
PA
1
PA
2
PR
PR
PA
3
X
Z Y
X
Z
Y
X
Z
Y
Pol-Koordinaten (Ebene) Winkel-Bezugsachse
X/Y +X
Y/Z +Y
Z/X +Z
