678 MOD-Funktionen
17
.1
0
Po
sitions-Anz
eig
e
wählen
17.10 Positions-Anzeige wählen
Anwendung
Für den Manuellen Betrieb und die Programmlauf-Betriebsarten
können Sie die Anzeige der Koordinaten beeinflussen:

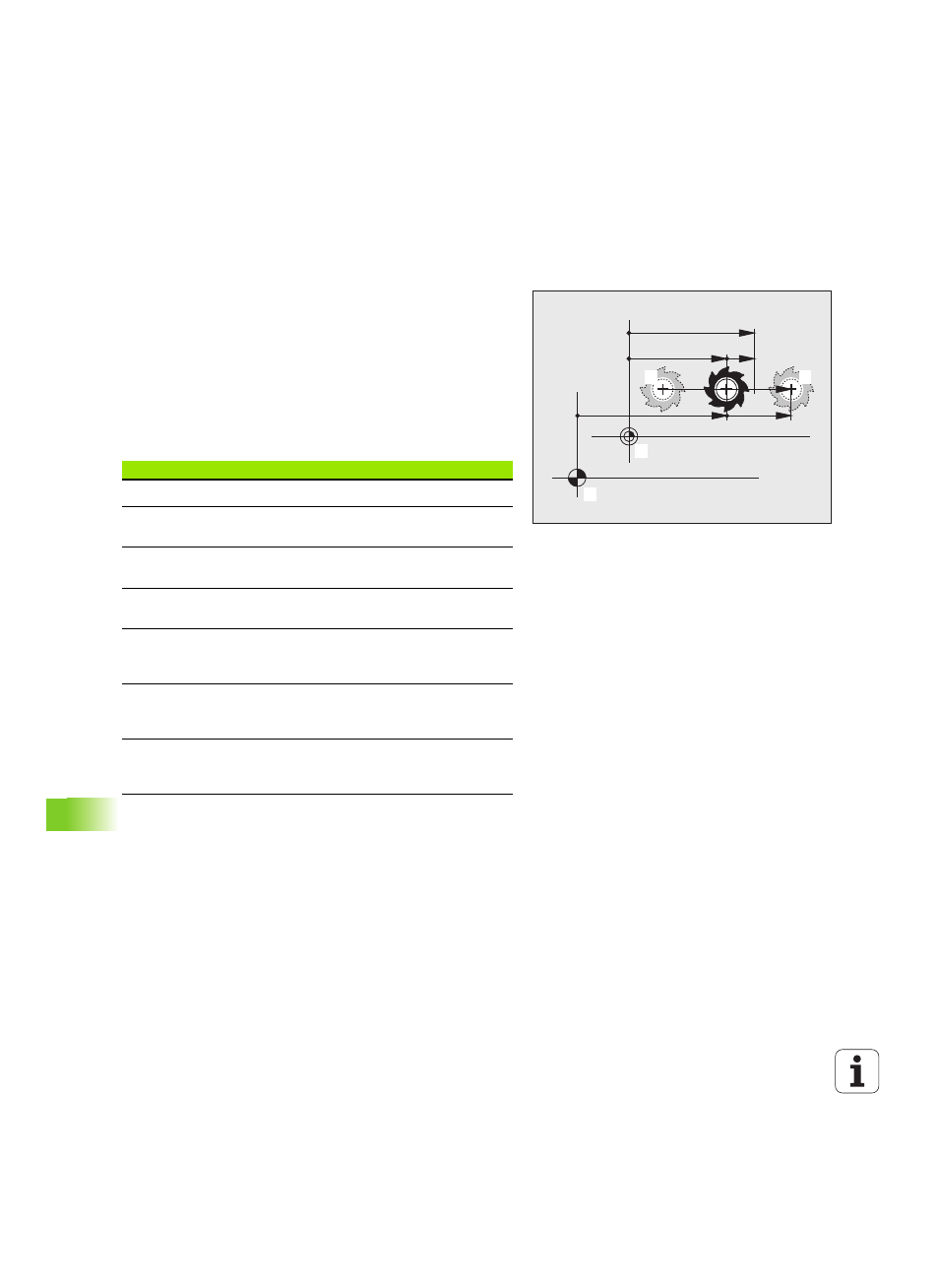

Das Bild rechts zeigt verschiedene Positionen des Werkzeugs
1
Ausgangs-Position
2 Ziel-Position des Werkzeugs
3 Werkstück-Nullpunkt
4 Maschinen-Nullpunkt
Für die Positions-Anzeigen der TNC können Sie folgende Koordinaten
wählen:
Mit der MOD-Funktion Positions-Anzeige 1 wählen Sie die Positions-
Anzeige in der Status-Anzeige.
Mit der MOD-Funktion Positions-Anzeige 2 wählen Sie die Positions-
Anzeige in der zusätzlichen Status-Anzeige.
SOLL
IST
REF RESTW
1 1 1 2
1 3
1 4
Funktion Anzeige
Ist-Position; momentane Werkzeug-Position IST
Referenz-Position; Ist-Position bezogen auf den
Maschinen-Nullpunkt
REF
Schleppfehler; Differenz zwischen Soll und Ist-
Position
SCHPF
Soll-Position; von der TNC aktuell vorgegebener
Wert
SOLL
Restweg zur programmierten Position im
Maschinen-Koordinatensystem; Differenz
zwischen Ist- und Ziel-Position
RESTW
Restweg zur programmierten Position im aktiven
(ggf. geschwenkten) Koordinaten-System;
Differenz zwischen Ist- und Ziel-Position
RW-3D
Verfahrwege, die mit der Funktion Handrad-
Überlagerung (M118) ausgeführt wurden
(Nur Positions-Anzeige 2)
M118
