622 Programm-Test und Programmlauf
16.1
Gr
afik
en

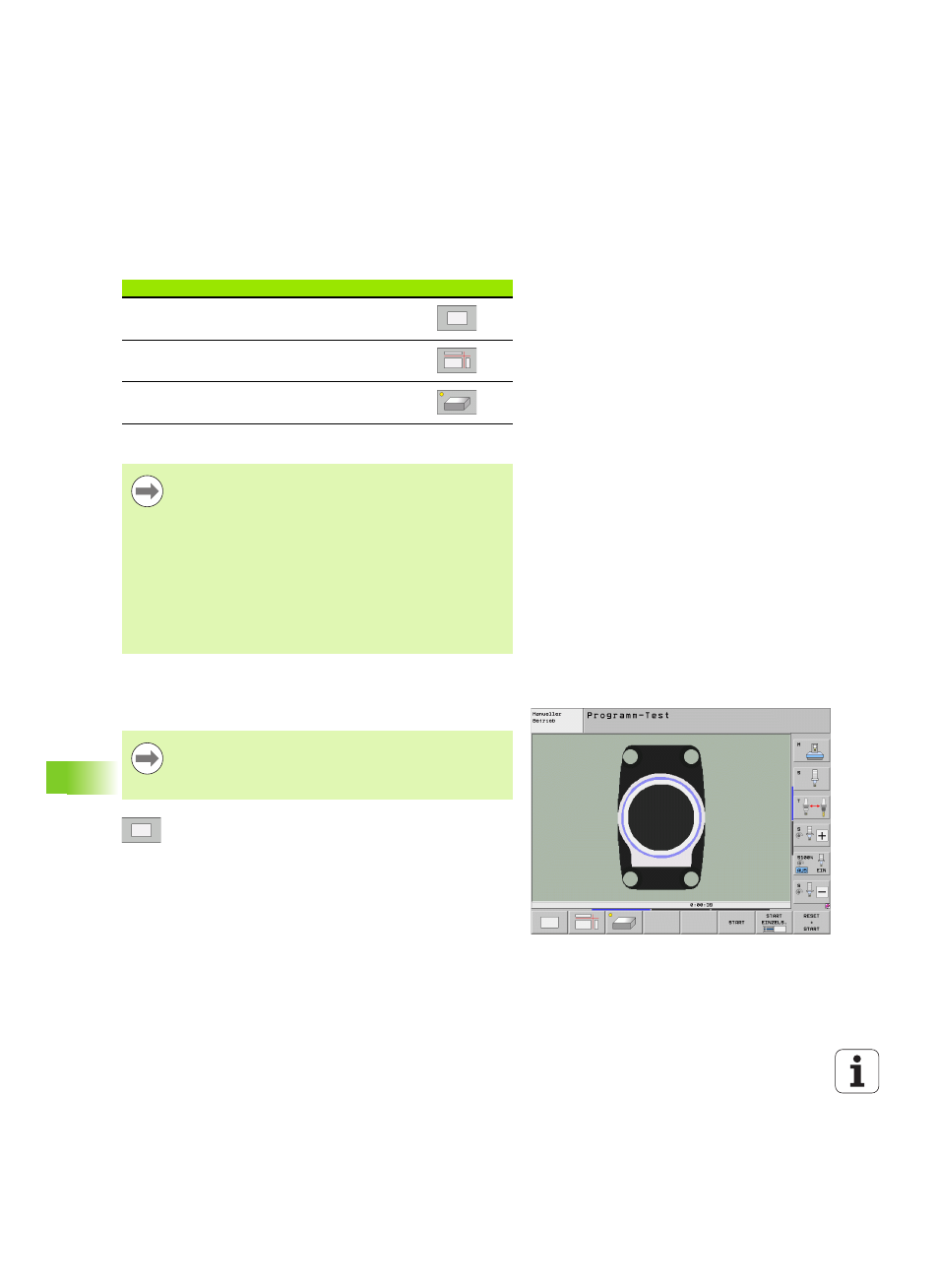

Übersicht: Ansichten
In den Programmlauf-Betriebsarten und in der Betriebsart
Programm-Test zeigt die TNC folgende Softkeys:
Einschränkung während des Programmlaufs
Draufsicht
Die grafische Simulation in dieser Ansicht läuft am schnellsten ab.
 Draufsicht mit Softkey wählen
 Für die Tiefendarstellung dieser Grafik gilt: Je tiefer,
desto dunkler
Ansicht Softkey
Draufsicht
Darstellung in 3 Ebenen
3D-Darstellung
Die Bearbeitung lässt sich nicht gleichzeitig grafisch
darstellen, wenn der Rechner der TNC durch komplizierte
Bearbeitungsaufgaben oder großflächige Bearbeitungen
bereits ausgelastet ist. Beispiel: Abzeilen über das ganze
Rohteil mit großem Werkzeug. Die TNC führt die Grafik
nicht mehr fort und blendet den Text ERROR im Grafik-
Fenster ein. Die Bearbeitung wird jedoch weiter
ausgeführt.
Die TNC stellt in der Programmlaufgrafik
Mehrachsbearbeitungen während des Abarbeitens nicht
grafisch dar. Im Grafikfenster erscheint in solchen Fällen
die Fehlermeldung Achse nicht darstellbar.
Sofern Sie eine Mouse an Ihrer Maschine verfügbar
haben, können Sie durch Positionieren des Mousezeigers
über eine beliebige Stelle des Werkstücks, die Tiefe an
dieser Stelle in der Statuszeile ablesen.
