10.4 Zusatz-Funktionen für das
Bahnverhalten

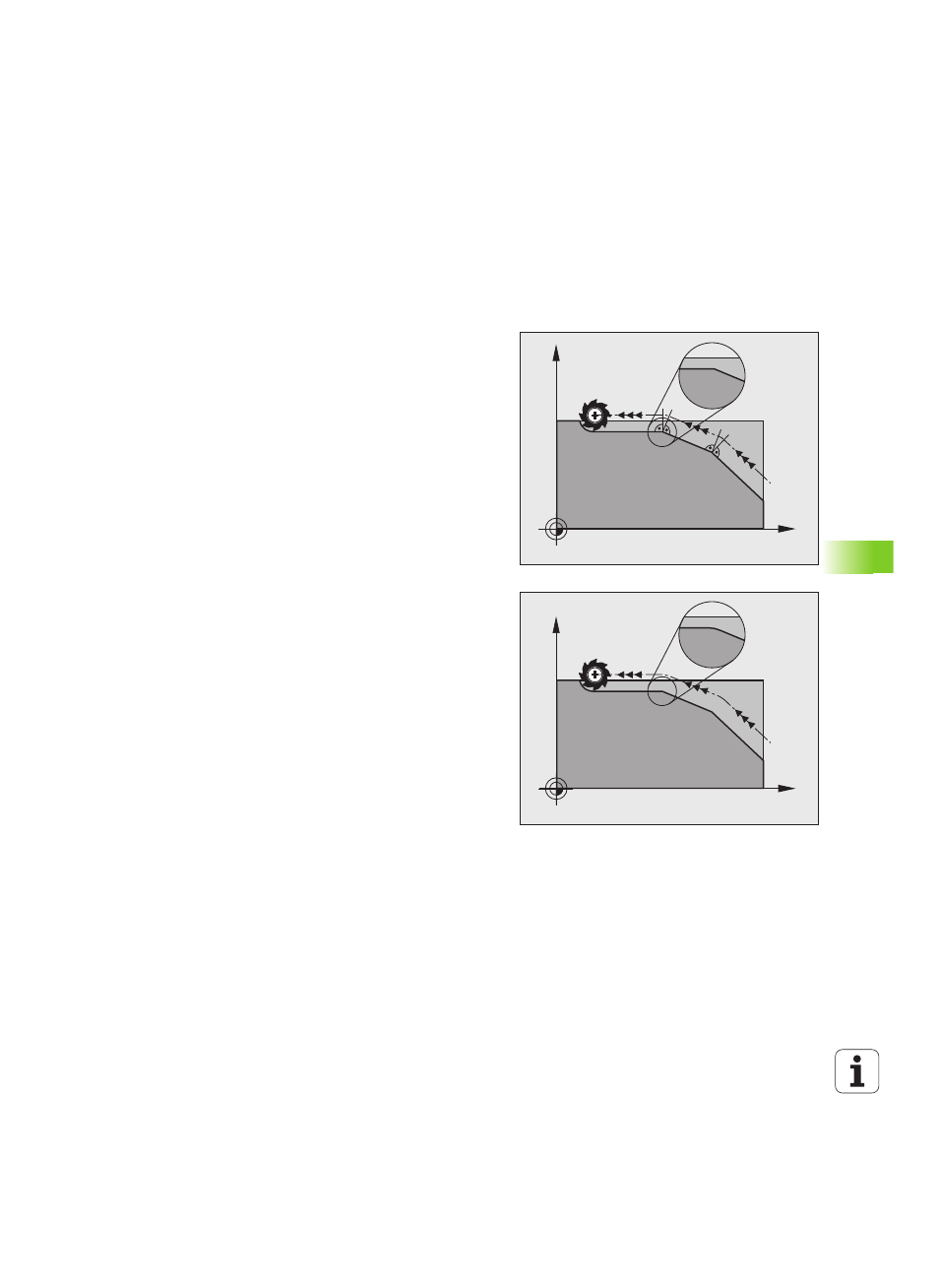

Ecken verschleifen: M90
Standardverhalten
Die TNC hält bei Positionier-Sätzen ohne Werkzeug-Radiuskorrektur
das Werkzeug an den Ecken kurz an (Genau-Halt).
Bei Programmsätzen mit Radiuskorrektur (RR/RL) fügt die TNC an
Außenecken automatisch einen Übergangskreis ein.
Verhalten mit M90
Das Werkzeug wird an eckigen Übergängen mit konstanter
Bahngeschwindigkeit geführt: Die Ecken verschleifen und die
Werkstück-Oberfläche wird glatter. Zusätzlich verringert sich die
Bearbeitungszeit.
Anwendungsbeispiel: Flächen aus kurzen Geradenstücken.
Wirkung
M90 wirkt nur in dem Programmsatz, in dem M90 programmiert ist.
M90 wird wirksam am Satz-Anfang. Betrieb mit Schleppabstand muss
angewählt sein.
Definierten Rundungskreis zwischen
Geradenstücken einfügen: M112
Kompatibilität
Aus Kompatibilitätsgründen ist die Funktion M112 weiterhin
verfügbar. Um die Toleranz beim schnellen Konturfräsen festzulegen,
empfiehlt HEIDENHAIN jedoch die Verwendung des Zyklus
TOLERANZ (siehe Benutzer-Handbuch Zyklen, Zyklus 32 TOLERANZ).
X
Y
X
Y
