368 Programmieren: Q-Parameter
9.12
Pr
ogr
ammier
-Beispiele

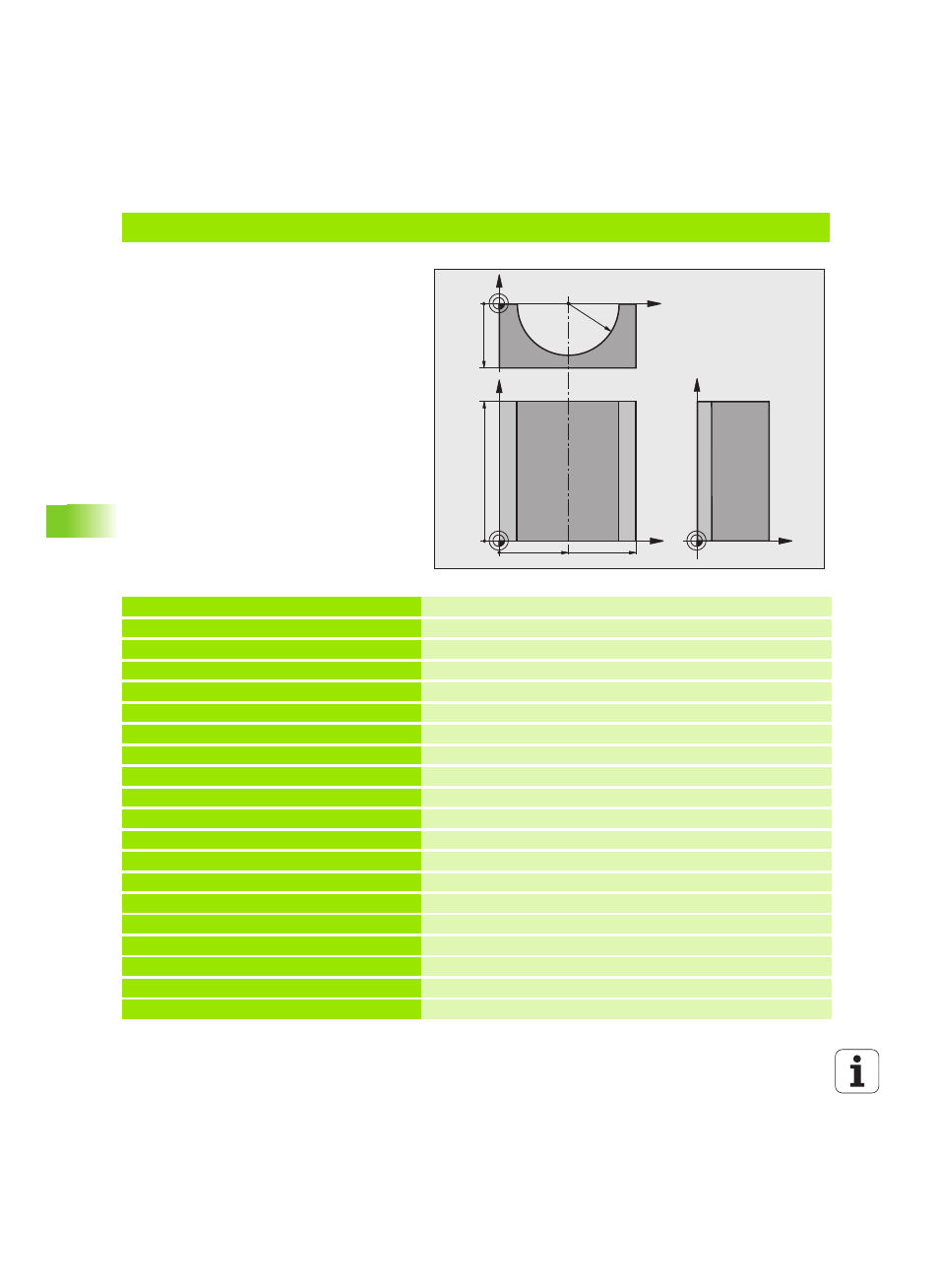

Beispiel: Zylinder konkav mit Radiusfräser
Programm-Ablauf
 Programm funktioniert nur mit Radiusfräser, die
Werkzeuglänge bezieht sich auf das
Kugelzentrum
 Die Zylinder-Kontur wird durch viele kleine
Geradenstücke angenähert (über Q13
definierbar). Je mehr Schnitte definiert sind,
desto glatter wird die Kontur
 Der Zylinder wird in Längsschnitten (hier: Parallel
zur Y-Achse) gefräst
 Die Fräsrichtung bestimmen Sie über den Start-
und Endwinkel im Raum:
Bearbeitungsrichtung im Uhrzeigersinn:
Startwinkel > Endwinkel
Bearbeitungsrichtung im Gegen-Uhrzeigersinn:
Startwinkel < Endwinkel
 Werkzeug-Radius wird automatisch korrigiert
0 BEGIN PGM ZYLIN MM
1 Q1 = +50 Mitte X-Achse
2 Q2 = +0 Mitte Y-Achse
3 Q3 = +0 Mitte Z-Achse
4 Q4 = +90 Startwinkel Raum (Ebene Z/X)
5 Q5 = +270 Endwinkel Raum (Ebene Z/X)
6 Q6 = +40 Zylinderradius
7 Q7 = +100 Länge des Zylinders
8 Q8 = +0 Drehlage in der Ebene X/Y
9 Q10 = +5 Aufmaß Zylinderradius
10 Q11 = +250 Vorschub Tiefenzustellung
11 Q12 = +400 Vorschub Fräsen
12 Q13 = +90 Anzahl Schnitte
13 BLK FORM 0.1 Z X+0 Y+0 Z-50 Rohteil-Definition
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL CALL 1 Z S4000 Werkzeug-Aufruf
16 L Z+250 R0 FMAX
Werkzeug freifahren
17 CALL LBL 10 Bearbeitung aufrufen
18 FN 0: Q10 = +0
Aufmaß rücksetzen
19 CALL LBL 10 Bearbeitung aufrufen
X
Y
50 100
100
Z
Y
X
Z
-50
R40
