Paletten-Datei wählen
 In der Betriebsart Programm-Einspeichern/Editieren oder
Programmlauf Datei-Verwaltung wählen: Taste PGM MGT drücken
 Dateien vom Typ .P anzeigen: Softkeys TYP WÄHLEN und
ANZEIGEN .P drücken
 Paletten-Tabelle mit Pfeil-Tasten wählen oder Namen für eine neue
Tabelle eingeben
 Auswahl mit Taste ENT bestätigen

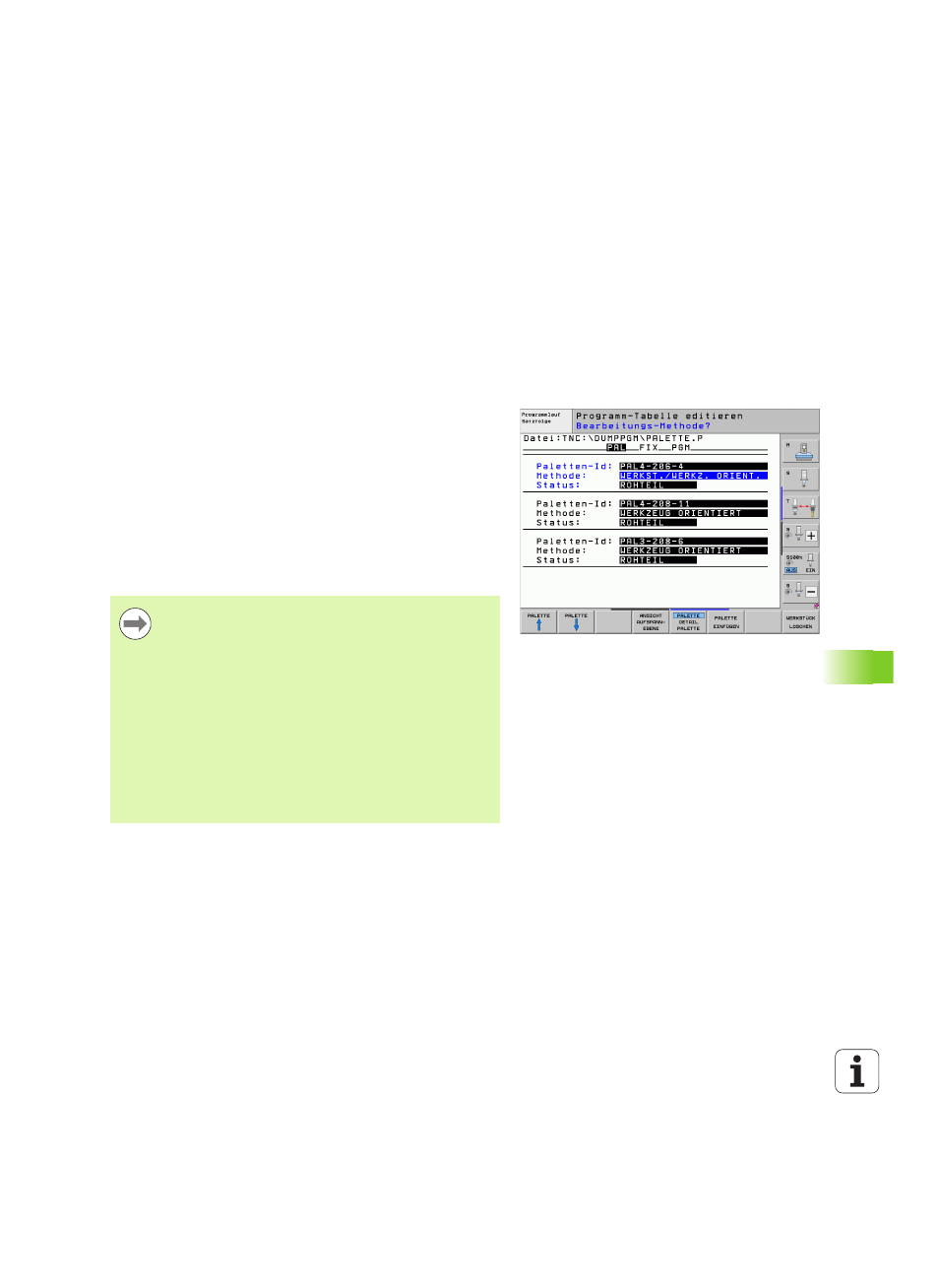

Paletten-Datei mit Eingabeformular einrichten
Der Palettenbetrieb mit werkzeug- bzw. werkstückorientierter
Bearbeitung gliedert sich in die drei Ebenen:
 Palettenebene PAL
 Aufspannungsebene FIX
 Werkstückebene PGM
Auf jeder Ebene ist ein Wechsel in die Detailansicht möglich. In der
normalen Ansicht können Sie die Bearbeitungsmethode und den
Status für die Palette, Aufspannung und Werkstück festlegen. Falls
Sie eine vorhandene Paletten-Datei editieren, werden die aktuellen
Einträge angezeigt. Verwenden Sie die Detailansicht zum Einrichten
der Paletten-Datei.
Die verschiedenen Ebenen im Eingabeformular sind mit den
jeweiligen Softkeys erreichbar. In der Statuszeile wird im
Eingabeformular immer die aktuelle Ebene hell hinterlegt. Wenn Sie
mit der Taste für die Bildschirm-Aufteilung in die Tabellendarstellung
wechseln, steht der Cursor auf der gleichen Ebene wie in der
Formulardarstellung.
Richten Sie die Paletten-Datei entsprechend der
Maschinenkonfiguration ein. Falls Sie nur eine
Aufspannvorrichtung mit mehreren Werkstücken haben,
ist es ausreichend eine Aufspannung FIX mit
Werkstücken PGM zu definieren. Enthält eine Palette
mehrere Aufspannvorrichtungen oder wird eine
Aufspannung mehrseitig bearbeitet, müssen Sie eine
Palette PAL mit entsprechenden Aufspannungsebenen FIX
definieren.
Sie können zwischen der Tabellenansicht und der
Formularansicht mit der Taste für die Bildschirm-
Aufteilung wechseln.
Die grafische Unterstützung der Formulareingabe ist noch
nicht verfügbar.
