HEIDENHAIN iTNC 530 599
14.8 Bezugspunkt-Setz
en mit T
astsyst
em

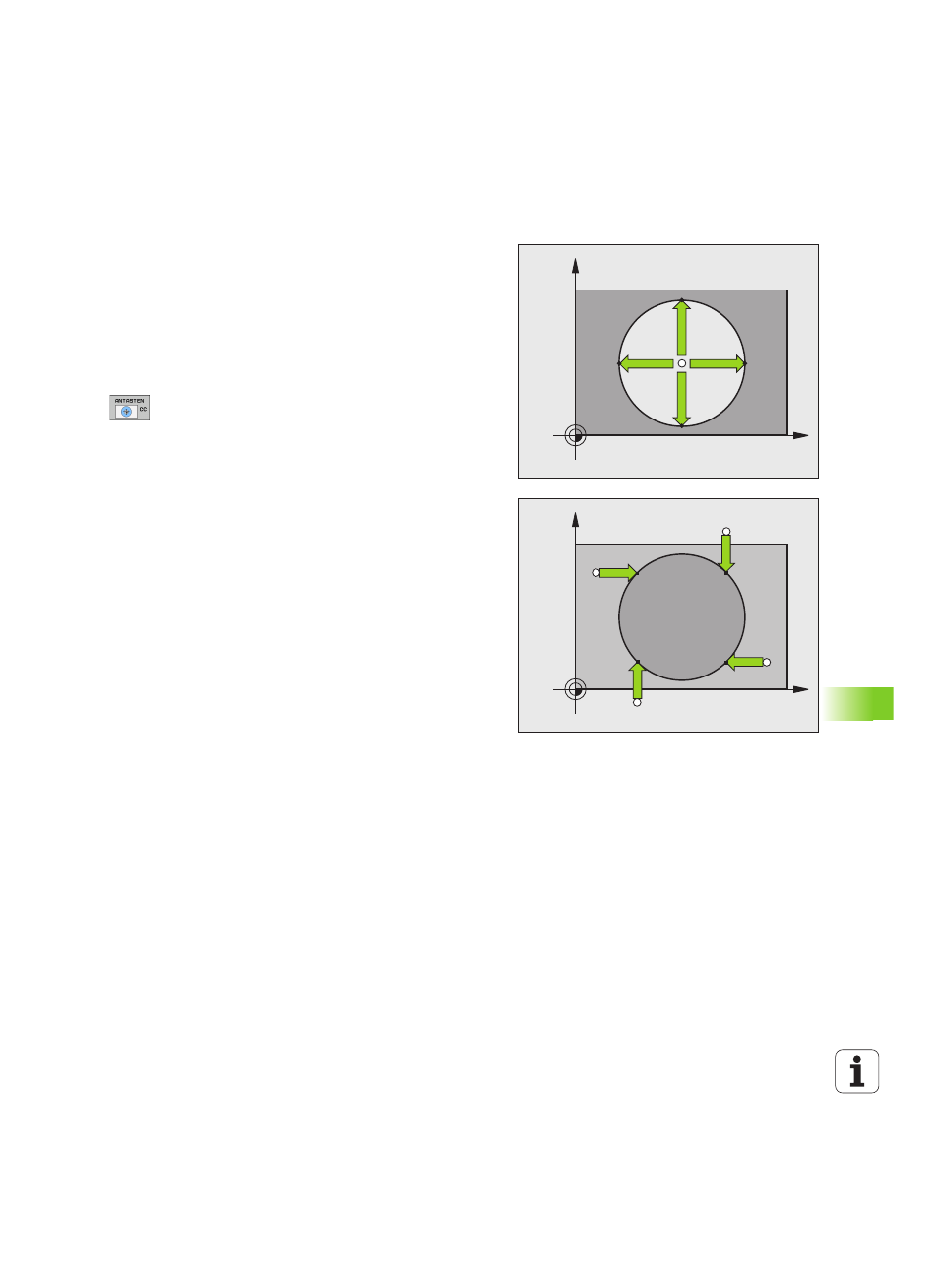

Kreismittelpunkt als Bezugspunkt
Mittelpunkte von Bohrungen, Kreistaschen, Vollzylindern, Zapfen,
kreisförmigen Inseln usw. können Sie als Bezugspunkte setzen.
Innenkreis:
Die TNC tastet die Kreis-Innenwand in alle vier Koordinatenachsen-
Richtungen an.
Bei unterbrochenen Kreisen (Kreisbögen) können Sie die
Antastrichtung beliebig wählen.
 Tastkugel ungefähr in die Kreismitte positionieren
 Antastfunktion wählen: Softkey ANTASTEN CC
wählen
 Antasten: NC-Start-Taste viermal drücken. Das
Tastsystem tastet nacheinander 4 Punkte der Kreis-
Innenwand an
 Wenn Sie mit Umschlagmessung arbeiten wollen (nur
bei Maschinen mit Spindel-Orientierung, abhängig
von MP6160) Softkey 180° drücken und erneut 4
Punkte der Kreis-Innenwand antasten
 Wenn Sie ohne Umschlagmessung arbeiten wollen:
Taste END drücken
 Bezugspunkt
: Im Menüfenster beide Koordinaten des
Kreismittelpunkts eingeben, mit Softkey BEZUGSP.
SETZEN übernehmen, oder Werte in eine Tabelle
schreiben (siehe „Messwerte aus den Tastsystem-
Zyklen in eine Nullpunkt-Tabelle schreiben”, Seite
585, oder siehe „Messwerte aus den Tastsystem-
Zyklen in die Bezugspunkt-Tabelle schreiben”, Seite
586)
 Antastfunktion beenden: Taste END drücken
Außenkreis:
 Tastkugel in die Nähe des ersten Antastpunkts außerhalb des
Kreises positionieren
 Antastrichtung wählen: Entsprechenden Softkey wählen
 Antasten: NC-Start-Taste drücken
 Antastvorgang für die übrigen 3 Punkte wiederholen. Siehe Bild
rechts unten
 Bezugspunkt
: Koordinaten des Bezugspunkts eingeben, mit Softkey
BEZUGSP. SETZEN übernehmen, oder Werte in eine Tabelle
schreiben (siehe „Messwerte aus den Tastsystem-Zyklen in eine
Nullpunkt-Tabelle schreiben”, Seite 585, oder siehe „Messwerte
aus den Tastsystem-Zyklen in die Bezugspunkt-Tabelle schreiben”,
Seite 586, oder siehe „Messwerte in der Paletten-Beugspunkt-
Tabelle speichern”, Seite 587)
 Antast-Funktion beenden: Taste END drücken
Nach dem Antasten zeigt die TNC die aktuellen Koordinaten des
Kreismittelpunkts und den Kreisradius PR an.
X
Y
X+ X–
Y+
Y–
X
Y
X+
X–
Y+
Y–
