HEIDENHAIN iTNC 530 179
5.2
W
er
kz
eug-D
at
en

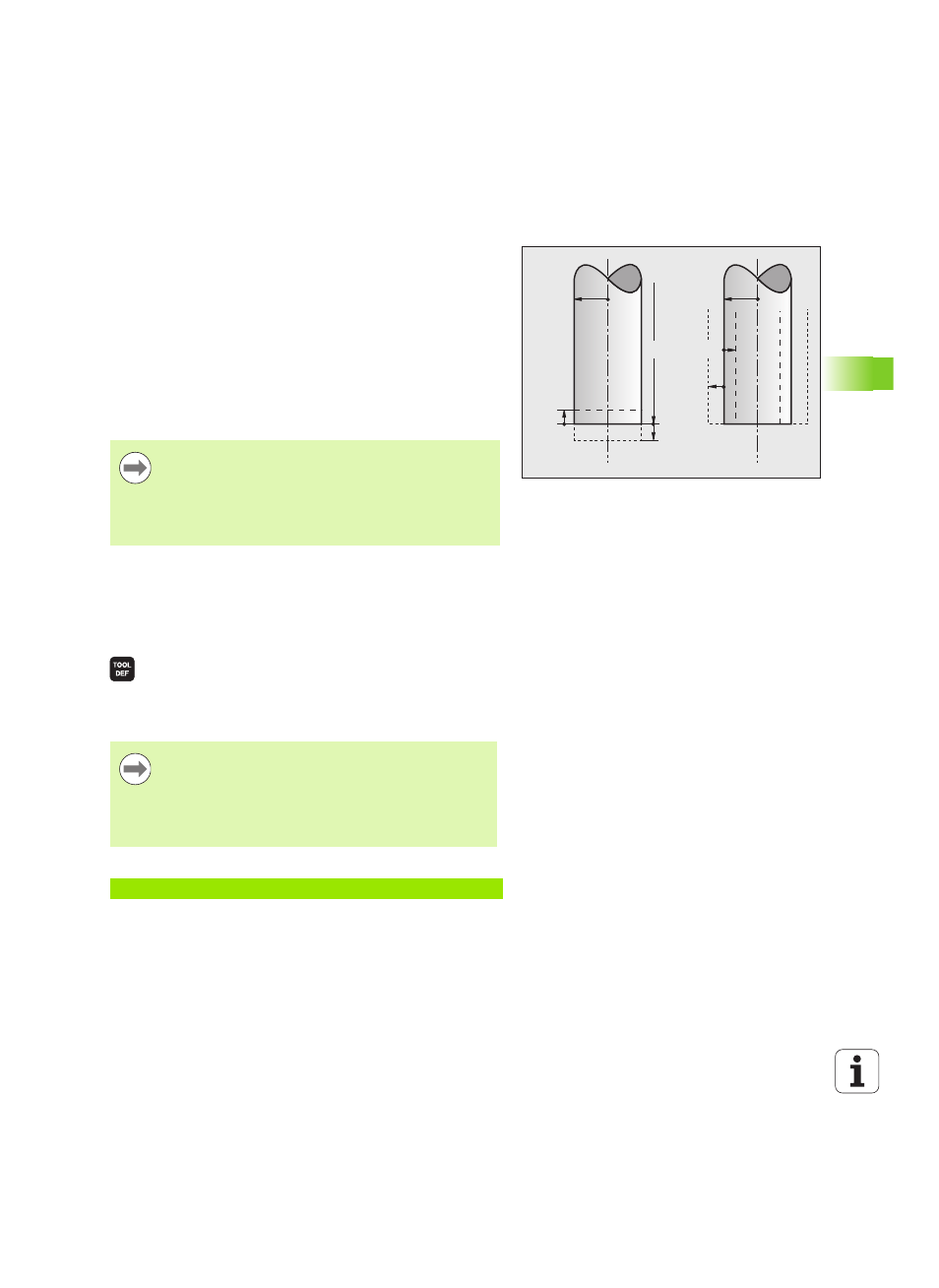

Delta-Werte für Längen und Radien
Delta-Werte bezeichnen Abweichungen für die Länge und den Radius
von Werkzeugen.
Ein positiver Delta-Wert steht für ein Aufmaß (DL, DR, DR2>0). Bei einer
Bearbeitung mit Aufmaß geben Sie den Wert für das Aufmaß beim
Programmieren des Werkzeug-Aufrufs mit TOOL CALL ein.
Ein negativer Delta-Wert bedeutet ein Untermaß (DL, DR, DR2<0). Ein
Untermaß wird in der Werkzeug-Tabelle für den Verschleiß eines
Werkzeugs eingetragen.
Delta-Werte geben Sie als Zahlenwerte ein, in einem TOOL CALL-Satz
können Sie den Wert auch mit einem Q-Parameter übergeben.
Eingabebereich: Delta-Werte dürfen maximal ± 99,999 mm betragen.
Werkzeug-Daten ins Programm eingeben
Nummer, Länge und Radius für ein bestimmtes Werkzeug legen Sie
im Bearbeitungs-Programm einmal in einem TOOL DEF-Satz fest:
 Werkzeug-Definition wählen: Taste TOOL DEF drücken
 Werkzeug-Nummer : Mit der Werkzeug-Nummer ein
Werkzeug eindeutig kennzeichnen
 Werkzeug-Länge
: Korrekturwert für die Länge
 Werkzeug-Radius : Korrekturwert für den Radius
Beispiel
DR<0
DR>0
DL<0
R
DL>0
L
R
Delta-Werte aus der Werkzeug-Tabelle beeinflussen die
grafische Darstellung des Werkzeuges. Die Darstellung
des Werkstückes in der Simulation bleibt gleich.
Delta-Werte aus dem TOOL CALL-Satz verändern in der
Simulation die dargestellte Größe des Werkstückes. Die
simulierte Werkzeuggröße bleibt gleich.
Während des Dialogs können Sie den Wert für die Länge
und den Radius direkt in das Dialogfeld einfügen:
Gewünschten Achs-Softkey drücken.
Wenn die Werkzeug-Tabelle TOOL.T aktiv ist, dann
bewirkt ein TOOL DEF-Satz eine Werkzeug-Vorauswahl.
Maschinenhandbuch beachten.
4 TOOL DEF 5 L+10 R+5
