HEIDENHAIN iTNC 530 247
6.5
Bahnbew
egung
en
–
Po
lar
koor
dinat
en

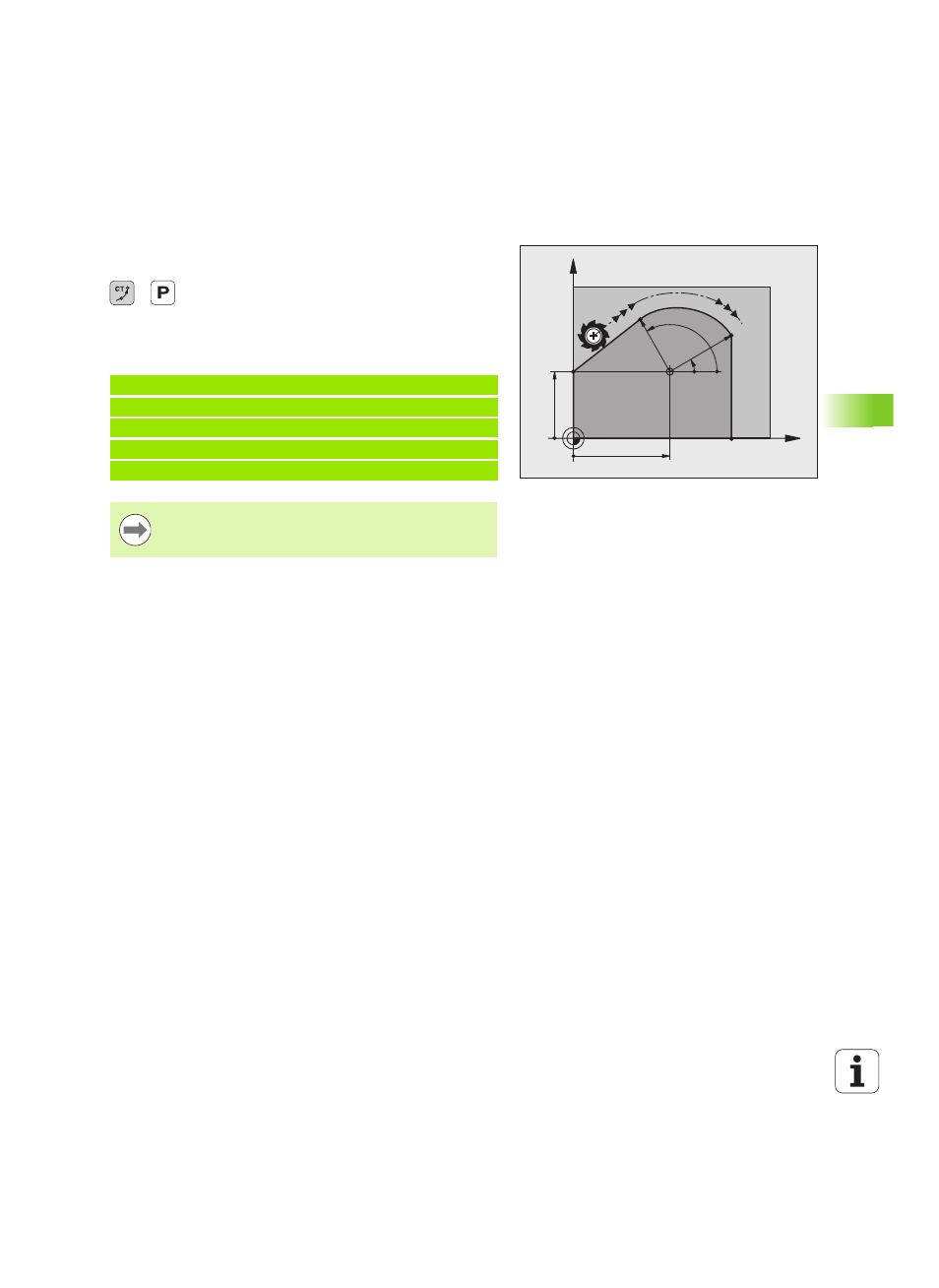

Kreisbahn CTP mit tangentialem Anschluss
Das Werkzeug fährt auf einer Kreisbahn, die tangential an ein
vorangegangenes Konturelement anschließt.
 Polarkoordinaten-Radius PR
: Abstand des
Kreisbahn-Endpunkts zum Pol CC
 Polarkoordinaten-Winkel PA : Winkelposition des
Kreisbahn-Endpunkts
NC-Beispielsätze
X
Y
40
35
CC
30°
120°
R30 R25
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
Der Pol ist nicht Mittelpunkt des Konturkreises!
