Bezugspunkt festlegen
Der Zeichnungs-Nullpunkt der DXF-Datei liegt nicht immer so, dass
Sie diesen direkt als Werkstück-Bezugspunkt verwenden können. Die
TNC stellt daher eine Funktion zur Verfügung, mit der Sie den
Zeichnungs-Nullpunkt durch Anklicken eines Elementes an eine
sinnvolle Stelle verschieben können.

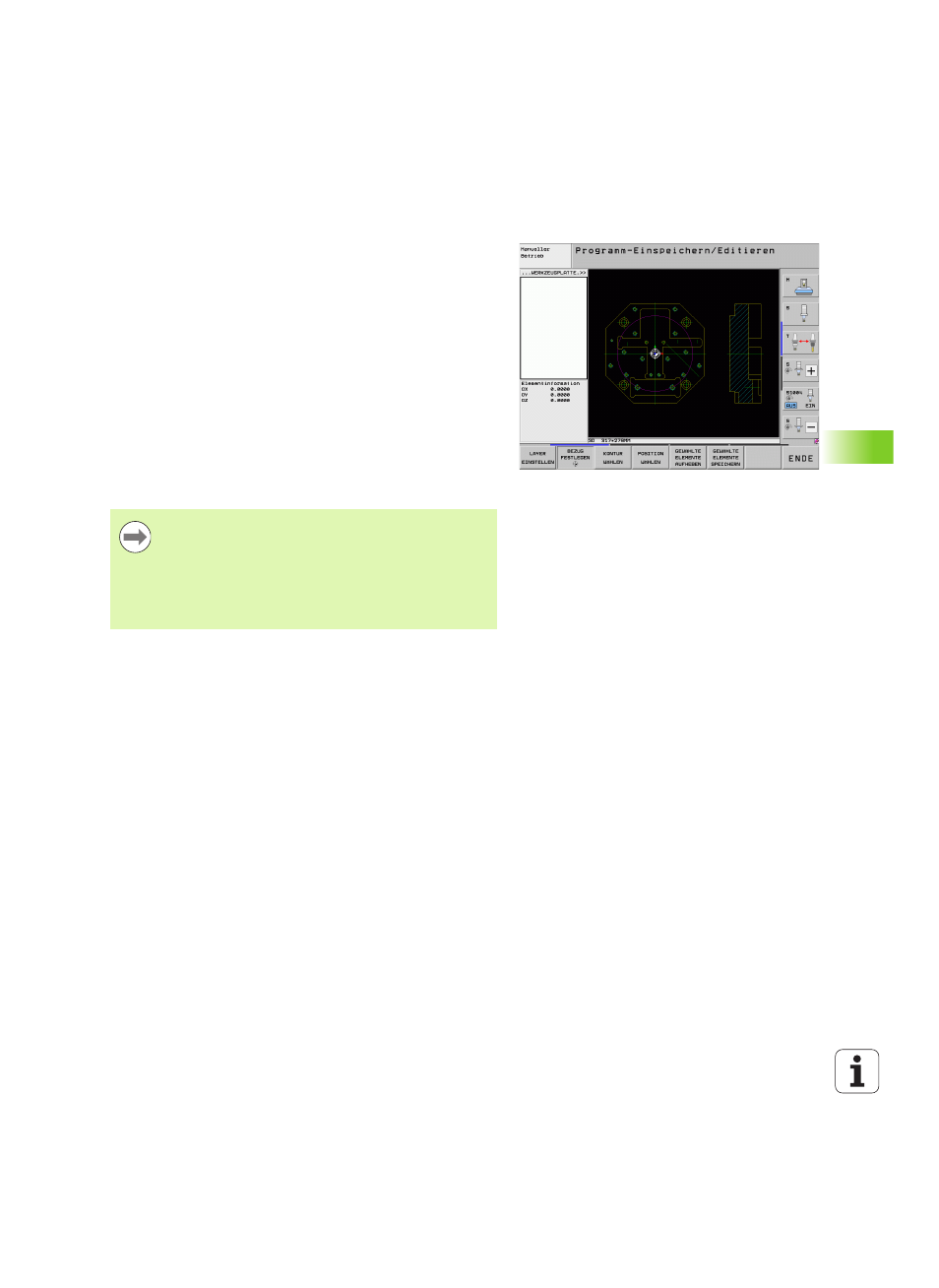

An folgenden Stellen können Sie den Bezugspunkt definieren:
 Am Anfangs-, Endpunkt oder in der Mitte einer Geraden
 Am Anfangs- oder Endpunkt eines Kreisbogens
 Jeweils am Quadrantenübergang oder in der Mitte eines Vollkreises
 Im Schnittpunkt von
 Gerade – Gerade, auch wenn der Schnittpunkt in der
Verlängerung der jeweiligen Geraden liegt
 Gerade – Kreisbogen
 Gerade – Vollkreis
 Kreis – Kreis (unabhängig ob Teil- oder Vollkreis)
Um einen Bezugspunkt festlegen zu können, müssen Sie
das Touch-Pad auf der TNC-Tastatur oder eine über USB
angeschlossene Mouse verwenden.
Sie können den Bezugspunkt auch noch verändern, wenn
Sie die Kontur bereits gewählt haben. Die TNC berechnet
die tatsächlichen Konturdaten erst, wenn Sie die
gewählte Kontur in ein Konturprogramm speichern.
