17.6 Ethernet-Schnittstelle
Einführung
Die TNC ist standardmäßig mit einer Ethernet-Karte ausgerüstet, um
die Steuerung als Client in Ihr Netzwerk einzubinden. Die TNC
überträgt Daten über die Ethernet-Karte mit
dem smb-Protokoll (server message block) für Windows-
Betriebssysteme, oder
der TCP/IP-Protokoll-Familie (Transmission Control Protocol/Internet
Protocol) und mit Hilfe des NFS (Network File System). Die TNC
unterstützt auch das NFS V3-Protokoll, mit dem sich höhere
Datenübertragungsraten erzielen lassen
Anschluss-Möglichkeiten
Sie können die Ethernet-Karte der TNC über den RJ45-Anschluss
(X26,100BaseTX bzw. 10BaseT) in Ihr Netzwerk einbinden oder direkt
mit einem PC verbinden. Der Anschluss ist galvanisch von der
Steuerungselektronik getrennt.
Beim 100BaseTX bzw. 10BaseT-Anschluss verwenden Sie Twisted
Pair-Kabel, um die TNC an Ihr Netzwerk anzuschließen.

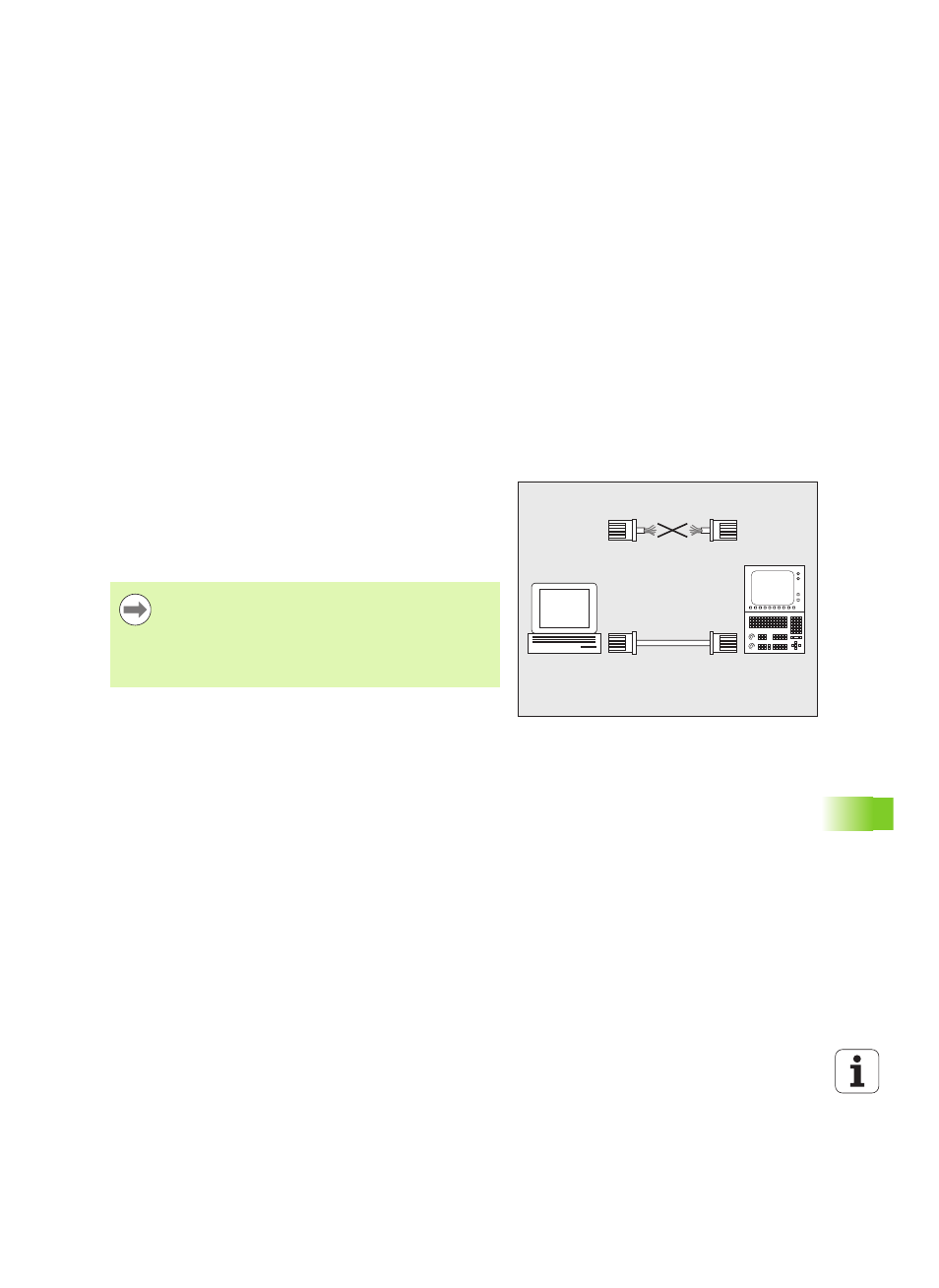

PC
TNC
10BaseT / 100BaseTx
Die maximale Kabellänge zwischen TNC und einem
Knotenpunkt ist abhängig von der Güteklasse des Kabels,
von der Ummantelung und von der Art des Netzwerks
(100BaseTX oder 10BaseT).
Wenn Sie die TNC direkt mit einem PC verbinden, müssen
Sie ein gekreuztes Kabel verwenden.
