HEIDENHAIN iTNC 530 515
12.5
Zusatz-F
u
nktionen
für
Dr
ehac
hsen
Position der Werkzeugspitze beim Positionieren
von Schwenkachsen beibehalten (TCPM): M128
(Software-Option 2)
Standardverhalten
Die TNC fährt das Werkzeug auf die im Bearbeitungs-Programm
festgelegten Positionen. Ändert sich im Programm die Position einer
Schwenkachse, so muss der daraus entstehende Versatz in den
Linearachsen berechnet und in einem Positioniersatz verfahren
werden.

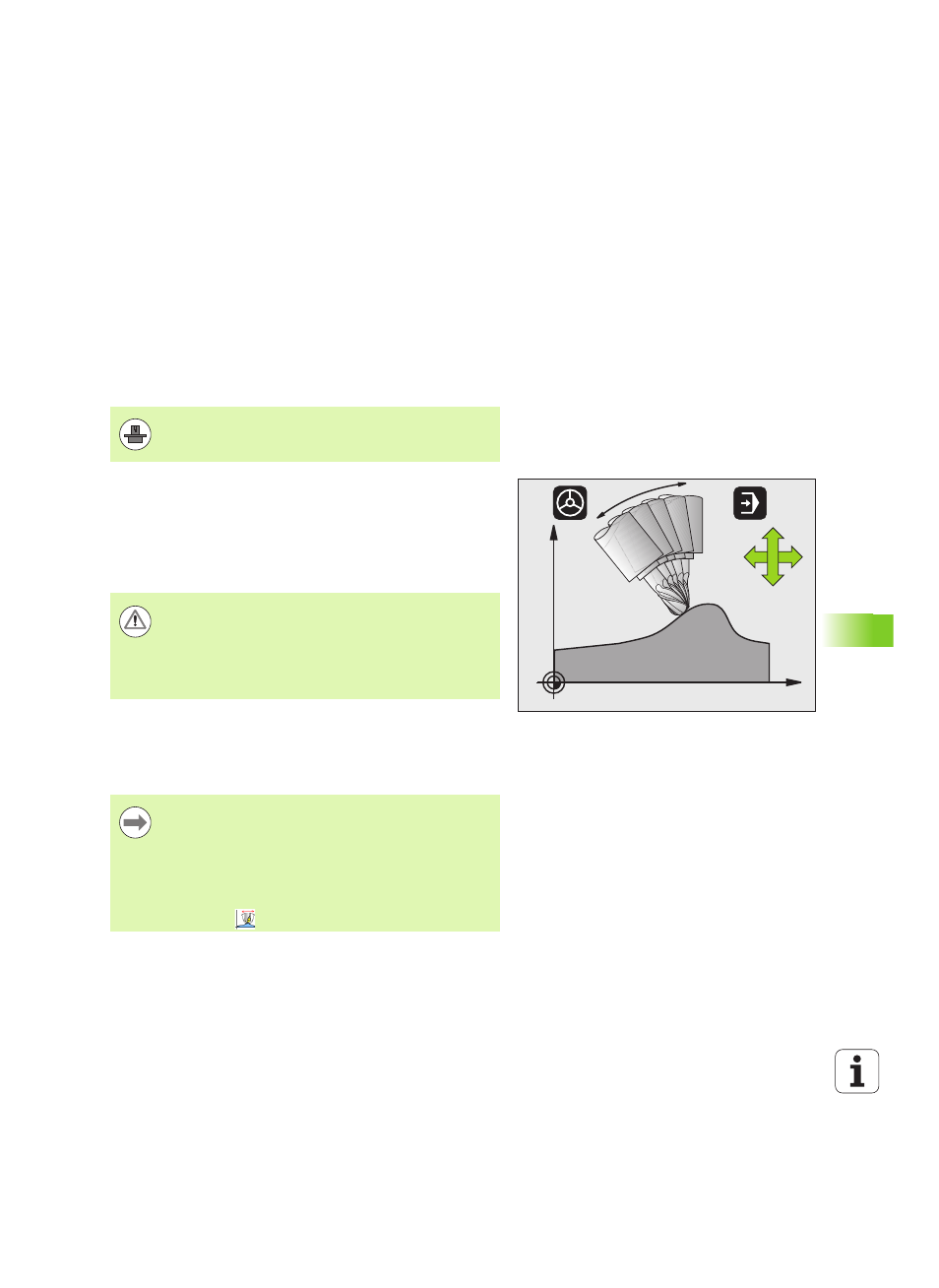

Verhalten mit M128 (TCPM: Tool Center Point Management)
Ändert sich im Programm die Position einer gesteuerten
Schwenkachse, dann bleibt während des Schwenkvorganges die
Position der Werkzeugspitze gegenüber dem Werkstück unverändert.
Verwenden Sie M128 in Verbindung mit M118, wenn Sie während des
Programmlaufs die Stellung der Schwenkachse mit dem Handrad
verändern wollen. Die Überlagerung einer Handrad-Positionierung
erfolgt bei aktivem M128 im maschinenfesten Koordinatensystem.
Hinter M128 können Sie noch einen Vorschub eingeben, mit dem die
TNC die Ausgleichsbewegungen in den Linearachsen ausführt. Wenn
Sie keinen Vorschub eingeben, oder einen der größer ist als im
Maschinen-Parameter 7471 festgelegt ist, wirkt der Vorschub aus
Maschinen-Parameter 7471.
Die Maschinengeometrie muss vom Maschinenhersteller
in der Kinematikbeschreibung definiert sein.
X
Z
B
Z
X
Achtung Gefahr für Werkstück!
Bei Schwenkachsen mit Hirth-Verzahnung: Stellung der
Schwenkachse nur verändern, nachdem Sie das
Werkzeug freigefahren haben. Ansonsten können durch
das Herausfahren aus der Verzahnung Konturverletzungen
entstehen.
Vor Positionierungen mit M91 oder M92: M128 rücksetzen.
Um Kontur-Verletzungen zu vermeiden dürfen Sie mit
M128
nur Radiusfräser verwenden.
Die Werkzeug-Länge muss sich auf das Kugelzentrum des
Radiusfräsers beziehen.
Wenn M128 aktiv ist, zeigt die TNC in der Status-Anzeige
das Symbol an.
