HEIDENHAIN iTNC 530 603
14.8 Bezugspunkt-Setz
en mit T
astsyst
em

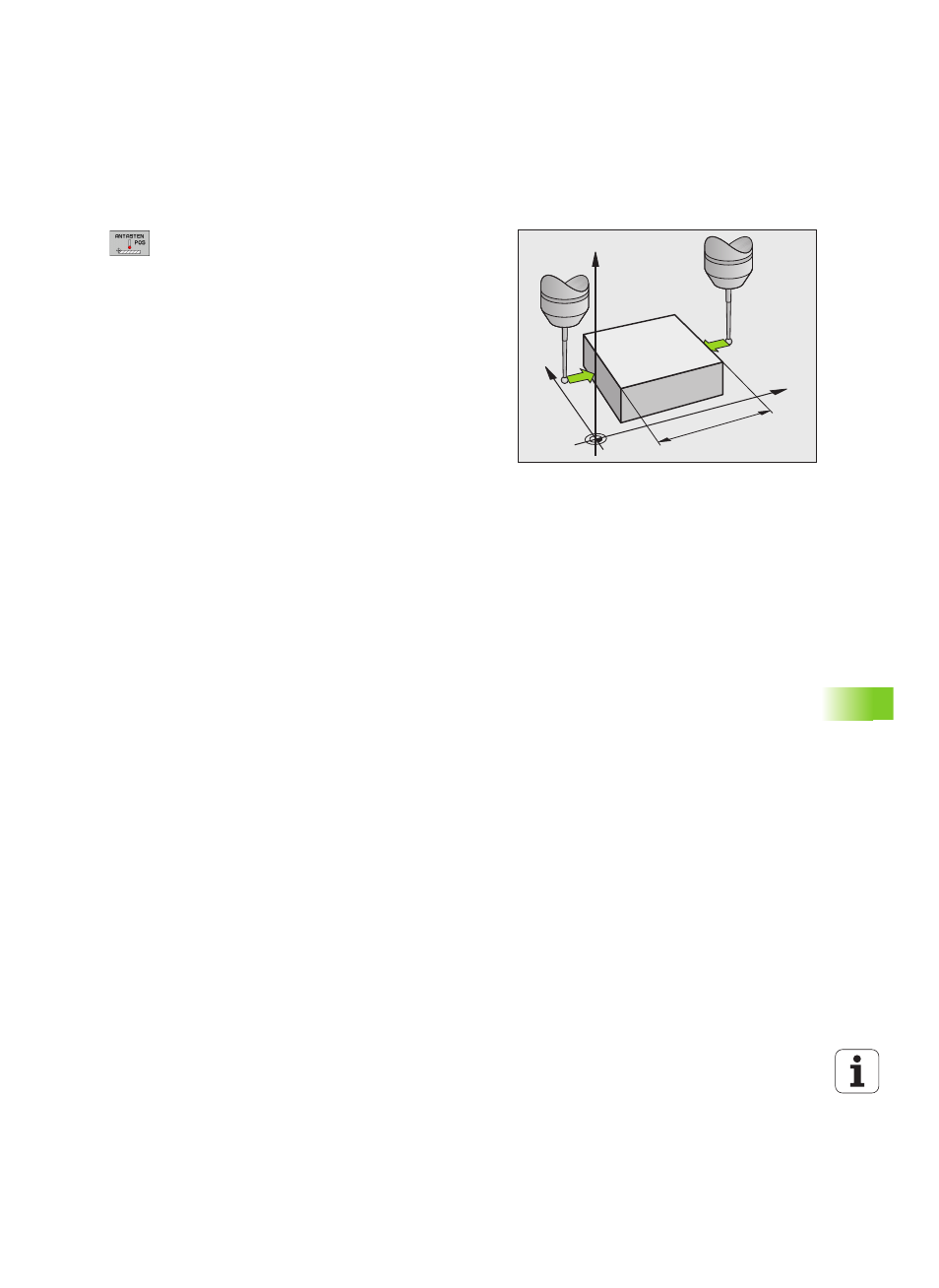

Werkstückmaße bestimmen
 Antastfunktion wählen: Softkey ANTASTEN POS
drücken
 Tastsystem in die Nähe des ersten Antastpunkts A
positionieren
 Antastrichtung über Softkey wählen
 Antasten: NC-Start-Taste drücken
 Als Bezugspunkt angezeigten Wert notieren (nur, falls
vorher gesetzter Bezugspunkt wirksam bleibt)
 Bezugspunkt: „0“ eingeben
 Dialog abbrechen: Taste END drücken
 Antastfunktion erneut wählen: Softkey ANTASTEN
POS drücken
 Tastsystem in die Nähe des zweiten Antastpunkts B
positionieren
 Antastrichtung über Softkey wählen: Gleiche Achse,
jedoch entgegengesetzte Richtung wie beim ersten
Antasten.
 Antasten: NC-Start-Taste drücken
In der Anzeige Bezugspunkt steht der Abstand zwischen den beiden
Punkten auf der Koordinatenachse.
Positionsanzeige wieder auf Werte vor der Längenmessung setzen
 Antastfunktion wählen: Softkey ANTASTEN POS drücken
 Ersten Antastpunkt erneut antasten
 Bezugspunkt auf notierten Wert setzen
 Dialog abbrechen: Taste END drücken
Winkel messen
Mit einem Tastsystem können Sie einen Winkel in der
Bearbeitungsebene bestimmen. Gemessen wird der
 Winkel zwischen der Winkelbezugsachse und einer Werkstück-
Kante oder der
 Winkel zwischen zwei Kanten
Der gemessene Winkel wird als Wert von maximal 90° angezeigt.
Y
X
Z
A
B
l
