Handbetrieb und Einrichten
14.2
V
erf
ahr
en
der
Masc
hinenac
h
sen
Handrad-Display

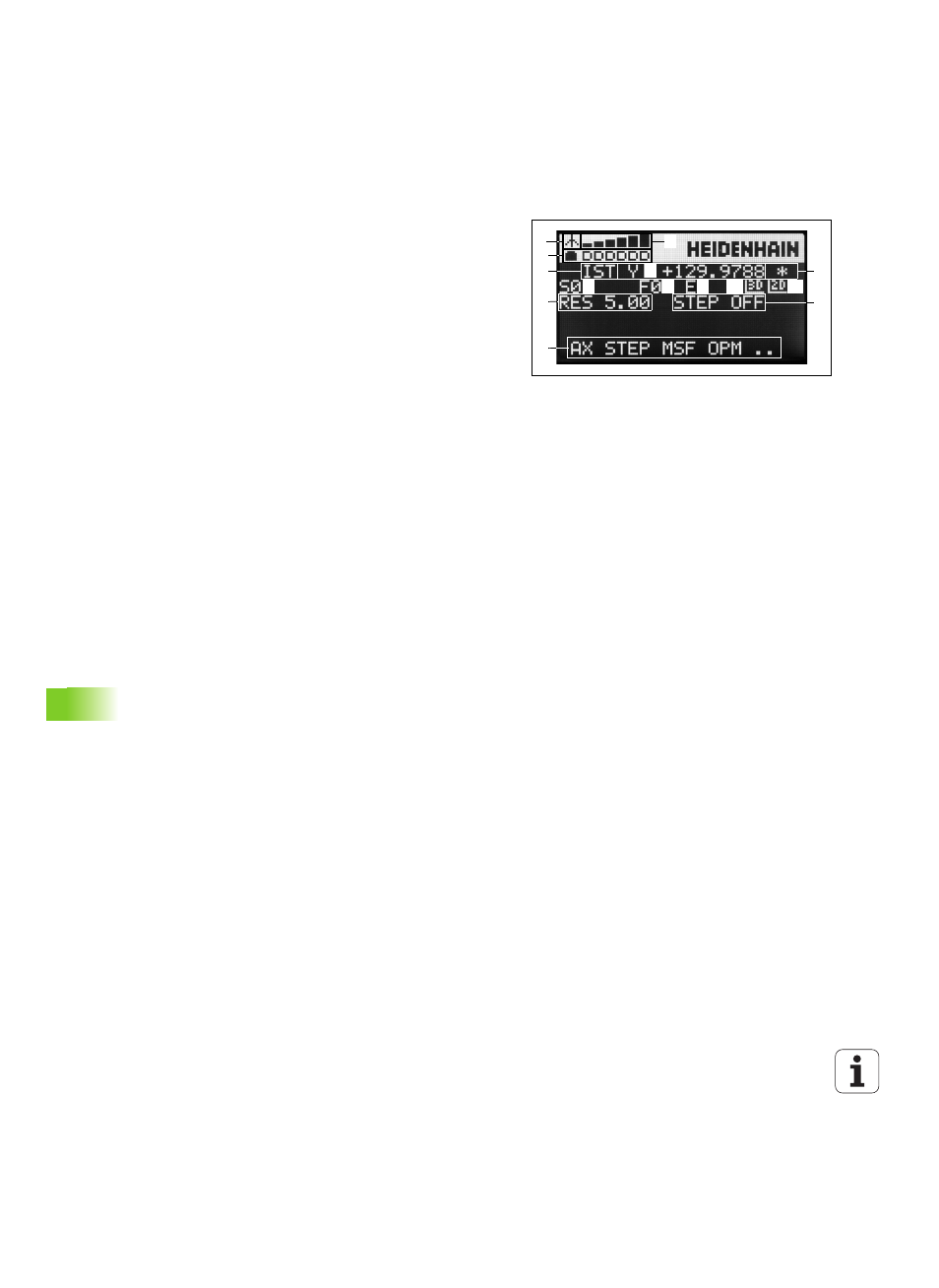

Das Handrad-Display (siehe Bild) besteht aus einer Kopfzeile und 6
Statuszeilen, in denen die TNC folgende Informationen anzeigt:
1
3
12
28
4
57
6
99
2
11
10
10
2
5
13
14
1
Nur beim Funkhandrad HR 550 FS
:
Anzeige, ob Handrad in der Docking-Station liegt oder ob
Funkbetrieb aktiv ist
2
Nur beim Funkhandrad HR 550 FS
:
Anzeige der Feldstärke, 6 Balken = maximale Feldstärke
3
Nur beim Funkhandrad HR 550 FS
:
Ladezustand des Akkus, 6 Balken = maximaler Ladezustand.
Während des Ladevorgangs läuft ein Balken von links nach rechts
4
IST
: Art der Positionsanzeige
5
Y+129.9788
: Position der gewählten Achse
6
*
: STIB (Steuerung in Betrieb); Programmlauf ist gestartet oder
Achse ist in Bewegung
7
S0
: Aktuelle Spindeldrehzahl
8
F0
: Aktueller Vorschub, mit dem die gewählte Achse momentan
verfahren wird
9
E
: Fehlermeldung steht an
10
3D
: Funktion Bearbeitungsebene schwenken ist aktiv
11
2D
: Funktion Grunddrehung ist aktiv
12
RES 5.0
: Aktive Handrad-Auflösung. Weg in mm/Umdrehung
(°/Umdrehung bei Drehachsen), den die gewählte Achse bei einer
Handradumdrehung verfährt
13
STEP ON
bzw. OFF: Schrittweises Positionieren aktiv bzw. inaktiv.
Bei aktiver Funktion zeigt die TNC zusätzlich den aktiven
Verfahrschritt an
14
Softkey-Leiste: Auswahl verschiedener Funktionen,
Beschreibung in den nachfolgenden Abschnitten
