HEIDENHAIN iTNC 530 239
6.4
Bahnbew
egung
en
-
re
chtwinklig
e
K
oor
dinat
en

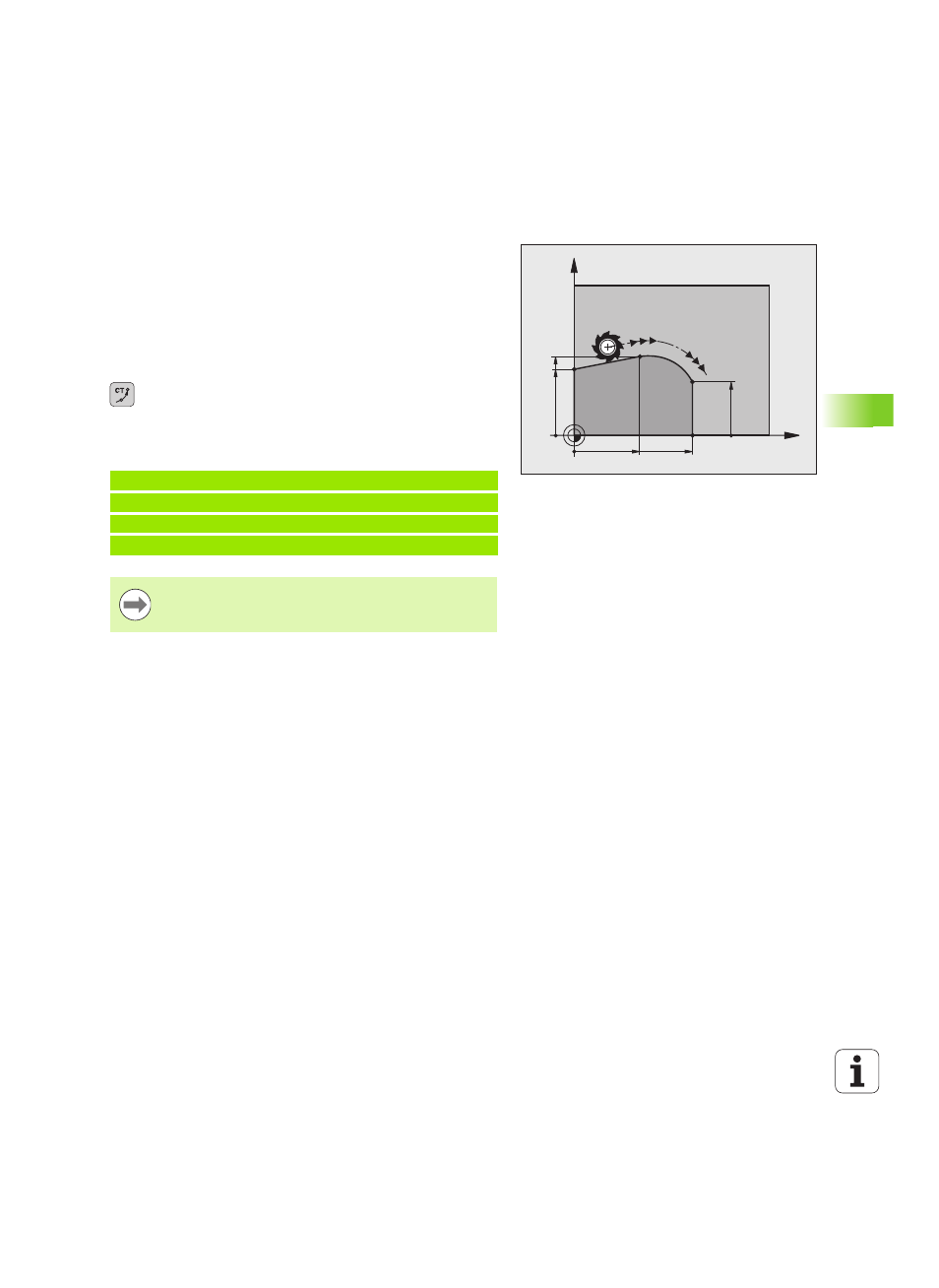

Kreisbahn CT mit tangentialem Anschluss
Das Werkzeug fährt auf einem Kreisbogen, der tangential an das zuvor
programmierte Konturelement anschließt.
Ein Übergang ist „tangential“, wenn am Schnittpunkt der
Konturelemente kein Knick- oder Eckpunkt entsteht, die
Konturelemente also stetig ineinander übergehen.
Das Konturelement, an das der Kreisbogen tangential anschließt,
programmieren Sie direkt vor dem CT-Satz. Dazu sind mindestens
zwei Positionier-Sätze erforderlich
 Koordinaten
des Kreisbogen-Endpunkts, falls nötig:
 Vorschub F
 Zusatz-Funktion M
NC-Beispielsätze
X
Y
25 45
25
30
20
7 L X+0 Y+25 RL F300 M3
8 L X+25 Y+30
9 CT X+45 Y+20
10 L Y+0
Der CT-Satz und das zuvor programmierte Konturelement
sollten beide Koordinaten der Ebene enthalten, in der der
Kreisbogen ausgeführt wird!
