HEIDENHAIN iTNC 530

109

3.1 Gr

undlag

en

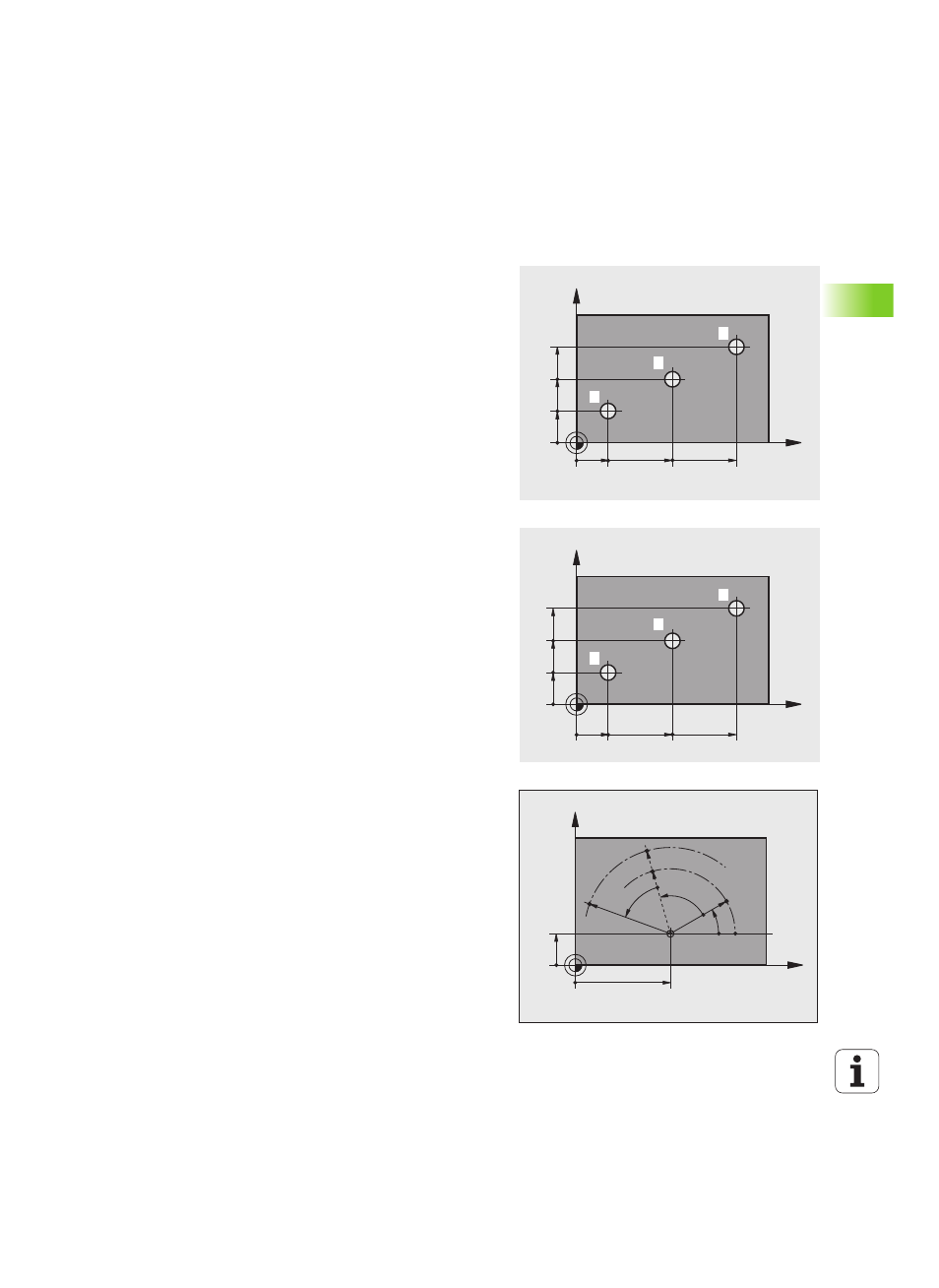

Absolute und inkrementale Werkstück-
Positionen

Absolute Werkstück-Positionen
Wenn sich die Koordinaten einer Position auf den Koordinaten-

Nullpunkt (Ursprung) beziehen, werden diese als absolute Koordinaten

bezeichnet. Jede Position auf einem Werkstück ist durch ihre

absoluten Koordinaten eindeutig festgelegt.
Beispiel 1: Bohrungen mit absoluten Koordinaten:

Inkrementale Werkstück-Positionen
Inkrementale Koordinaten beziehen sich auf die zuletzt programmierte

Position des Werkzeugs, die als relativer (gedachter) Nullpunkt dient.

Inkrementale Koordinaten geben bei der Programmerstellung somit

das Maß zwischen der letzten und der darauf folgenden Soll-Position

an, um die das Werkzeug verfahren soll. Deshalb wird es auch als

Kettenmaß bezeichnet.
Ein Inkremental-Maß kennzeichnen Sie durch ein „I“ vor der

Achsbezeichnung.
Beispiel 2: Bohrungen mit inkrementalen Koordinaten
Absolute Koordinaten der Bohrung

4

X = 10 mm

Y = 10 mm

Absolute und inkrementale Polarkoordinaten
Absolute Koordinaten beziehen sich immer auf den Pol und die

Winkel-Bezugsachse.
Inkrementale Koordinaten beziehen sich immer auf die zuletzt

programmierte Position des Werkzeugs..

X

Y

2

1

3

10

30

50

10

20

30

Bohrung

1

Bohrung

2

Bohrung

3

X = 10 mm

X = 30 mm

X = 50 mm

Y = 10 mm

Y = 20 mm

Y = 30 mm

X

Y

20

10

10

20

10

5

4

6

10

Bohrung

5

, bezogen auf

4

Bohrung

6

, bezogen auf

5

X = 20 mm

X = 20 mm

Y = 10 mm

Y = 10 mm

X

Y

30

10

CC

PR

PA

+IPA

PR

PR

+IPA

+IPR
