17.9 Rohteil im Arbeitsraum
darstellen
Anwendung

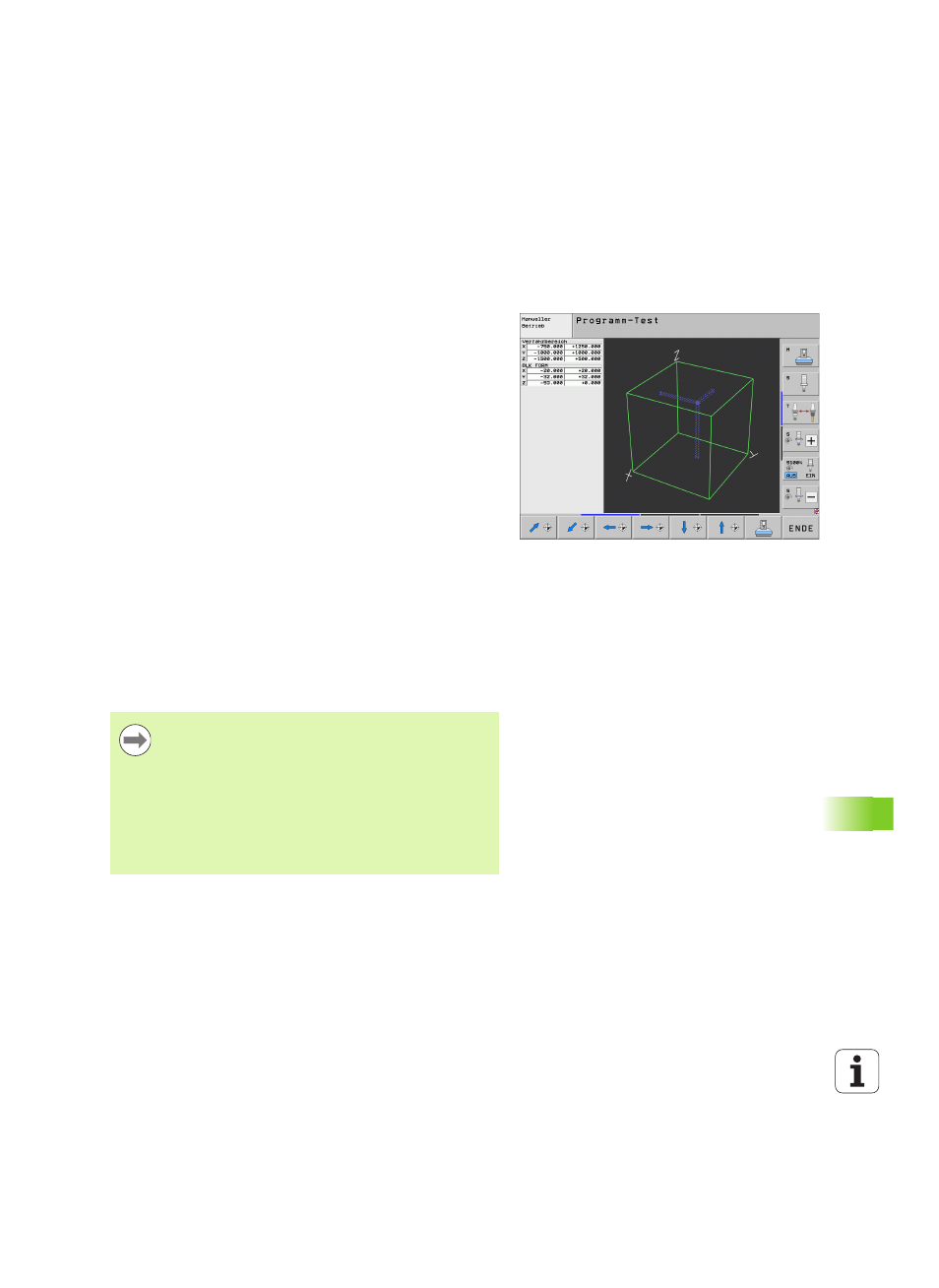

In der Betriebsart Programm-Test können Sie die Lage des Rohteils im
Arbeitsraum der Maschine grafisch überprüfen und die Arbeitsraum-
Überwachung in der Betriebsart Programm-Test aktivieren.
Die TNC stellt einen transparenten Quader als Arbeitsraum dar,
dessen Maße in der Tabelle Verfahrbereich aufgeführt sind
(Standardfarbe: Grün). Die Maße für den Arbeitsraum entnimmt die
TNC aus den Maschinen-Parametern für den aktiven Verfahrbereich.
Da der Verfahrbereich im Referenzsystem der Maschine definiert ist,
entspricht der Nullpunkt des Quaders dem Maschinen-Nullpunkt. Die
Lage des Maschinen-Nullpunkts im Quader können Sie durch drücken
des Softkeys M91 (2. Softkey-Leiste) sichtbar machen (Standardfarbe:
Weiß).
Ein weiterer transparenter Quader stellt das Rohteil dar, dessen
Abmaße in der Tabelle BLK FORM aufgeführt sind (Standardfarbe: Blau).
Die Abmaße übernimmt die TNC aus der Rohteil-Definition des
angewählten Programms. Der Rohteil-Quader definiert das Eingabe-
Koordinatensystem, dessen Nullpunkt innerhalb des Verfahrbereichs-
Quaders liegt. Die Lage des aktiven Nullpunkts innerhalb des
Verfahrbereiches können Sie durch Drücken des Softkeys
„Werkstück-Nullpunkt anzeigen“ (2. Softkey-Leiste) sichtbar machen.
Wo sich das Rohteil innerhalb des Arbeitsraumes befindet ist im
Normalfall für den Programm-Test unerheblich. Wenn Sie jedoch
Programme testen, die Verfahrbewegungen mit M91 oder M92
enthalten, müssen Sie das Rohteil „grafisch“ so verschieben, dass
keine Konturverletzungen auftreten. Benützen Sie dazu die in der
nachfolgenden Tabelle aufgeführten Softkeys.
Wenn Sie einen grafischen Kollisionstest durchführen
wollen (Software-Option), müssen Sie den Bezugspunkt
ggf. grafisch so verschieben, dass keine
Kollisionswarnungen auftreten.
Über den Softkey „Werkstück-Nullpunkt im Arbeitsraum
anzeigen” können Sie sich die Lage des Rohteils im
Maschinen-Koordinatensystem anzeigen lassen. Auf
diese Koordinaten müssen Sie dann ihr Werkstück auf
dem Maschinentisch platzieren, um beim Abarbeiten
dieselben Verhältnisse wie beim Kollisionstest zu haben.
