Mittelachse als bezugspunkt, Seite 600, 8 bezugspunkt-setz en mit t astsyst em – HEIDENHAIN iTNC 530 (34049x-08) Benutzerhandbuch
Seite 600
600
Handbetrieb und Einrichten
14.8 Bezugspunkt-Setz
en mit T
astsyst
em

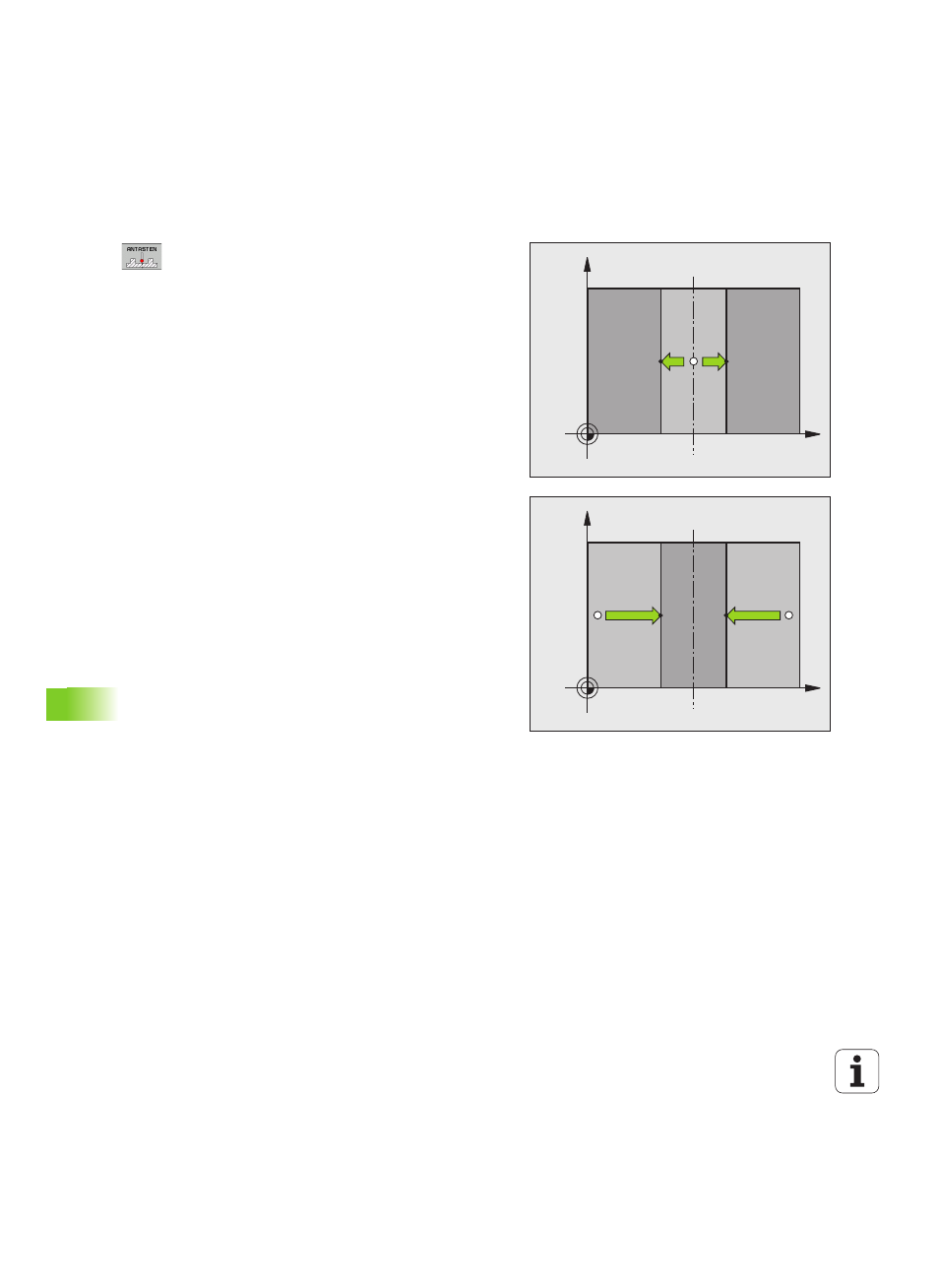

Mittelachse als Bezugspunkt
Antastfunktion wählen: Softkey ANTASTEN drücken
Tastsystem in die Nähe des ersten Antastpunkts
positionieren
Antastrichtung über Softkey wählen
Antasten: NC-Start-Taste drücken
Tastsystem in die Nähe des zweiten Antastpunkts
positionieren
Antasten: NC-Start-Taste drücken
Bezugspunkt
: Koordinate des Bezugspunkts im
Menüfenster eingeben, mit Softkey BEZUGSP.
SETZEN übernehmen, oder Wert in eine Tabelle
schreiben (siehe „Messwerte aus den Tastsystem-
Zyklen in eine Nullpunkt-Tabelle schreiben”, Seite
585, oder siehe „Messwerte aus den Tastsystem-
Zyklen in die Bezugspunkt-Tabelle schreiben”, Seite
586, oder siehe „Messwerte in der Paletten-
Beugspunkt-Tabelle speichern”, Seite 587)
Antast-Funktion beenden: Taste END drücken
X
Y
X+
X
X
Y
X
X+
