286 Programmieren: Datenübernahme aus DXF-Dateien oder Klartext-Konturen
7.
1
DXF
-D
at
eien
ve
ra
rbeit
en
(Sof
tw
ar
e-Option)

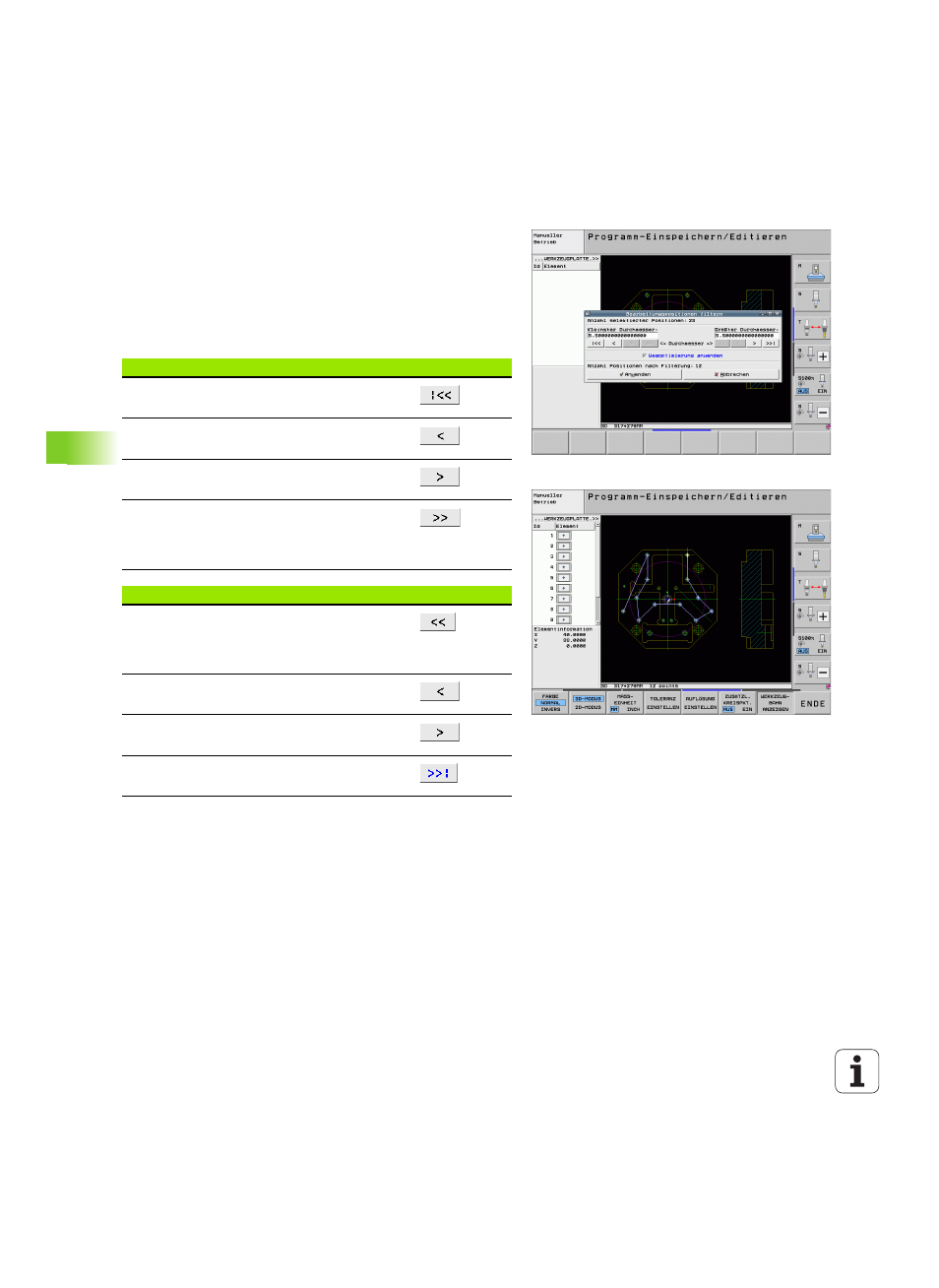

Filtereinstellungen
Nachdem Sie über die Schnellauswahl Bohrpositionen markiert haben,
zeigt die TNC ein Überblendfenster an, in dem links der kleinste und
rechts der größte gefundene Bohrungsdurchmesser angezeigt wird.
Mit den Schaltflächen unterhalb der Durchmesseranzeige können Sie
im linken Bereich den unteren und im rechten Bereich den oberen
Durchmesser so einstellen, dass Sie die von Ihnen gewünschten
Bohrungsdurchmesser übernehmen können.
Folgende Schaltflächen stehen zur Verfügung:
Mit der Option Wegoptimierung anwenden (Grundeinstellung ist
Wegoptimierung anwenden) sortiert die TNC die gewählten
Bearbeitungspositionen so, dass möglichst keine unnötigen
Leerwege entstehen. Die Werkzeugbahn können Sie sich über den
Softkey WERKZEUGBAHN ANZEIGEN einblenden lassen (siehe
„Grundeinstellungen” auf Seite 274).
Filtereinstellung kleinster Durchmesser Softkey
Kleinsten gefundenen Durchmesser anzeigen
(Grundeinstellung)
Nächst kleineren gefundenen Durchmesser
anzeigen
Nächst größeren gefundenen Durchmesser
anzeigen
Größten gefundenen Durchmesser anzeigen.
Die TNC setzt den Filter für den kleinsten
Durchmesser auf den Wert, der für den größten
Durchmesser gesetzt ist
Filtereinstellung größter Durchmesser Softkey
Kleinsten gefundenen Durchmesser anzeigen.
Die TNC setzt den Filter für den größten
Durchmesser auf den Wert, der für den kleinsten
Durchmesser gesetzt ist
Nächst kleineren gefundenen Durchmesser
anzeigen
Nächst größeren gefundenen Durchmesser
anzeigen
Größten gefundenen Durchmesser anzeigen
(Grundeinstellung)
