Programmieren: Konturen programmieren
6.4
Bahnbew
egung
en
-
re
chtwinklig
e
K
oor
dinat
en

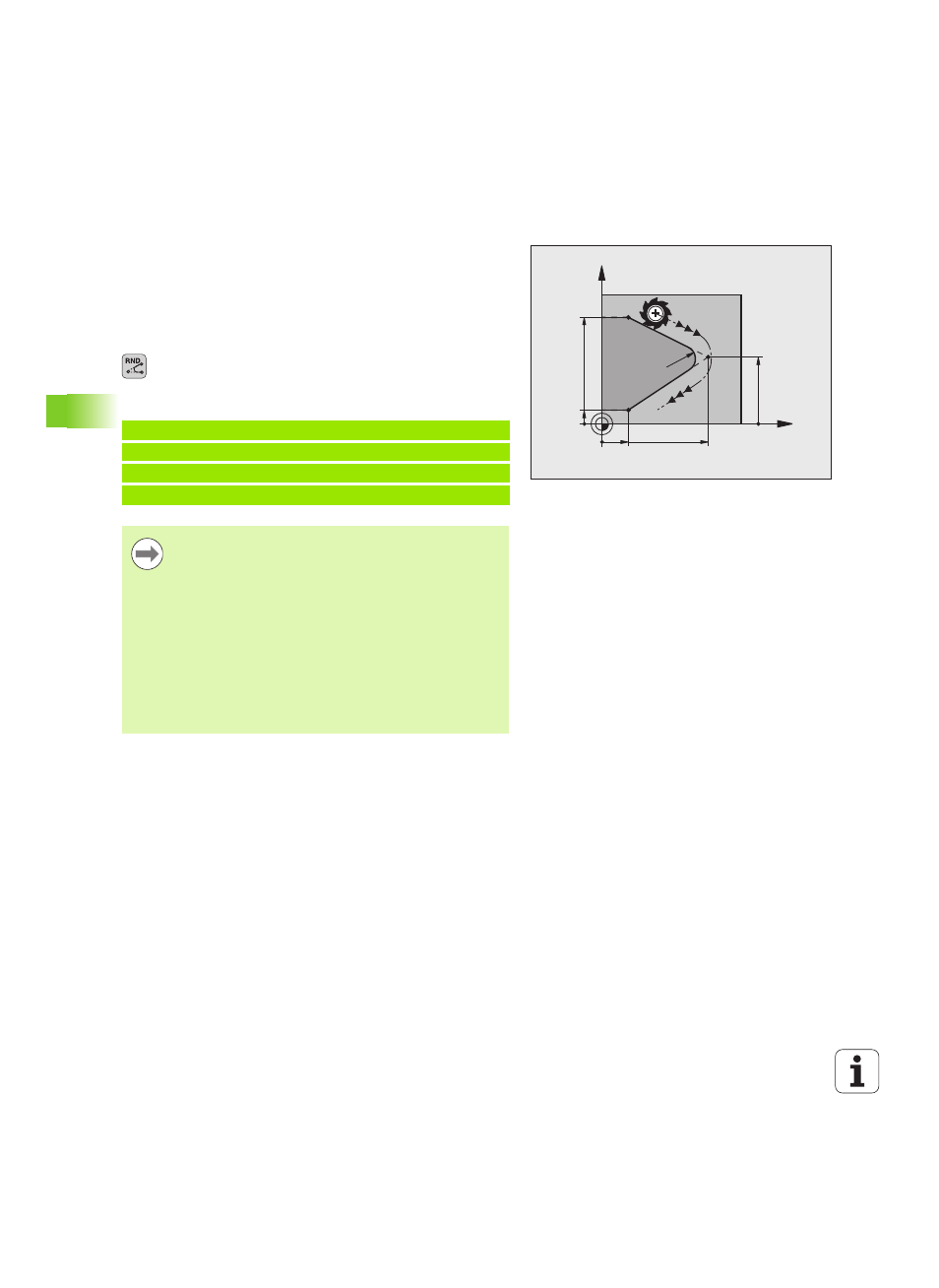

Ecken-Runden RND
Die Funktion RND rundet Kontur-Ecken ab.
Das Werkzeug fährt auf einer Kreisbahn, die sowohl an das
vorhergegangene als auch an das nachfolgende Konturelement
tangential anschließt.
Der Rundungskreis muss mit dem aufgerufenen Werkzeug ausführbar
sein.
Rundungs-Radius
: Radius des Kreisbogens, falls nötig:
Vorschub F
(wirkt nur im RND-Satz)
NC-Beispielsätze
X
Y
40
40
R5
5
10
25
5 L X+10 Y+40 RL F300 M3
6 L X+40 Y+25
7 RND R5 F100
8 L X+10 Y+5
Das vorhergehende und nachfolgende Konturelement
sollte beide Koordinaten der Ebene enthalten, in der das
Ecken-Runden ausgeführt wird. Wenn Sie die Kontur
ohne Werkzeug-Radiuskorrektur bearbeiten, dann
müssen Sie beide Koordinaten der Bearbeitungsebene
programmieren.
Der Eckpunkt wird nicht angefahren.
Ein im RND-Satz programmierter Vorschub wirkt nur in
diesem RND-Satz. Danach ist wieder der vor dem RND-Satz
programmierte Vorschub gültig.
Ein RND-Satz lässt sich auch zum weichen Anfahren an
die Kontur nutzen.
