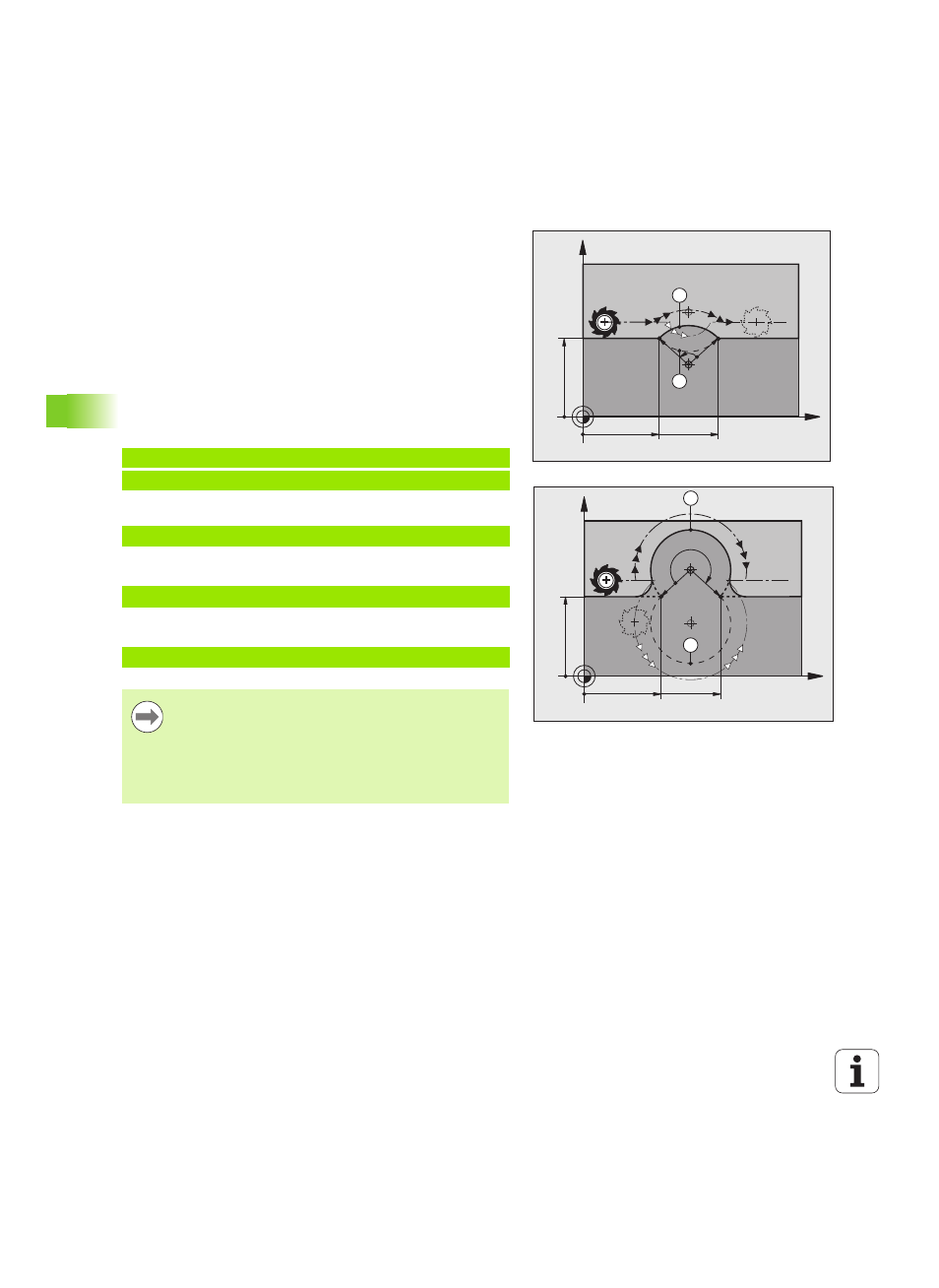

Zentriwinkel CCA und Kreisbogen-Radius R
Startpunkt und Endpunkt auf der Kontur lassen sich durch vier
verschiedene Kreisbögen mit gleichem Radius miteinander verbinden:
Kleinerer Kreisbogen: CCA<180°
Radius hat positives Vorzeichen R>0
Größerer Kreisbogen: CCA>180°
Radius hat negatives Vorzeichen R<0
Über den Drehsinn legen Sie fest, ob der Kreisbogen außen (konvex)
oder nach innen (konkav) gewölbt ist:
Konvex: Drehsinn DR– (mit Radiuskorrektur RL)
Konkav: Drehsinn DR+ (mit Radiuskorrektur RL)
NC-Beispielsätze
oder
oder
oder
X
Y
ZW
R R
40
40 70
1
2
DR+
DR–
X
Y
40
40 70
DR+
4
ZW
3
R R
DR–
10 L X+40 Y+40 RL F200 M3
11 CR X+70 Y+40 R+20 DR- (BOGEN 1)
11 CR X+70 Y+40 R+20 DR+ (BOGEN 2)
11 CR X+70 Y+40 R-20 DR- (BOGEN 3)
11 CR X+70 Y+40 R-20 DR+ (BOGEN 4)
Der Abstand von Start- und Endpunkt des
Kreisdurchmessers darf nicht größer als der
Kreisdurchmesser sein.
Der maximale, direkt eingebbare Radius beträgt 99,9999
m, über Q-Parameter-Programmierung 210 m.
Winkelachsen A, B und C werden unterstützt.
