284 Programmieren: Datenübernahme aus DXF-Dateien oder Klartext-Konturen
7.
1
DXF
-D
at
eien
ve
ra
rbeit
en
(Sof
tw
ar
e-Option)
Schnellanwahl von Bohrpositionen über Mouse-Bereich
 Modus zum Selektieren von Bearbeitungsposition
wählen: Die TNC blendet die im linken Fenster
angezeigten Layer aus und das rechte Fenster ist für
die Positionsauswahl aktiv
 Shift-Taste auf der Tastatur drücken und mit der linken
Mouse-Taste einen Bereich aufziehen, in dem die
TNC alle enthaltenen Kreismittelpunkte als
Bohrpositionen übernehmen soll: Die TNC blendet

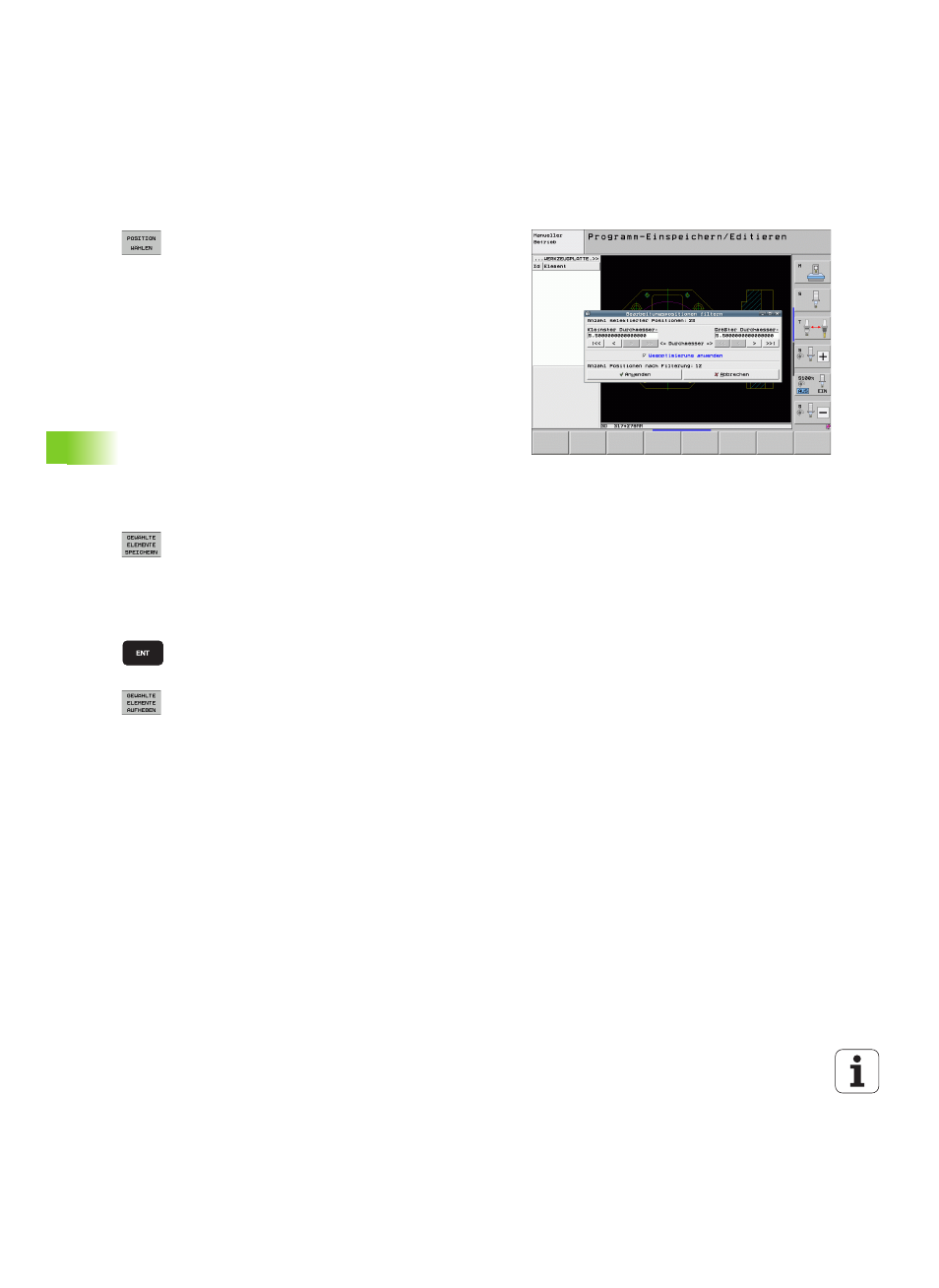

ein Fenster ein, in dem Sie die Bohrungen nach ihrer
Größe filtern können
 Filtereinstellungen setzen (siehe „Filtereinstellungen”
auf Seite 286) und mit Schaltfläche Anwenden
bestätigen: Die TNC übernimmt die gewählten
Positionen ins linke Fenster (anzeigen eines Punkt-
Symbols)
 Bei Bedarf können Sie bereits selektierte Elemente
wieder deselektieren, indem Sie nochmal einen
Bereich aufziehen, jedoch zusätzlich die Taste CTRL
gedrückt halten
 Gewählte Bearbeitungspositionen in eine Punkte-
Datei speichen: Die TNC zeigt ein Überblendfenster,
in dem Sie einen beliebigen Dateinamen eingeben
können. Grundeinstellung: Name der DXF-Datei.
Wenn der Name der DXF Umlaute oder Leerstellen
enthält, dann ersetzt die TNC diese Zeichen durch
einen Unterstrich
 Eingabe bestätigen: Die TNC speichert das Kontur-
Programm in dem Verzeichnis, in dem auch die DXF-
Datei gespeichert ist
 Wenn Sie noch weitere Bearbeitungspositionen
wählen wollen um diese in einer anderen Datei zu
speichern: Softkey GEWÄHLTE ELEMENTE
AUFHEBEN drücken und wie zuvor beschrieben
wählen
