542 Programmieren: Paletten-Verwaltung
13.2 P
alet
tenbetr
ieb mit w
er
kz
eug
or
ientier
ter Bearbeit
ung

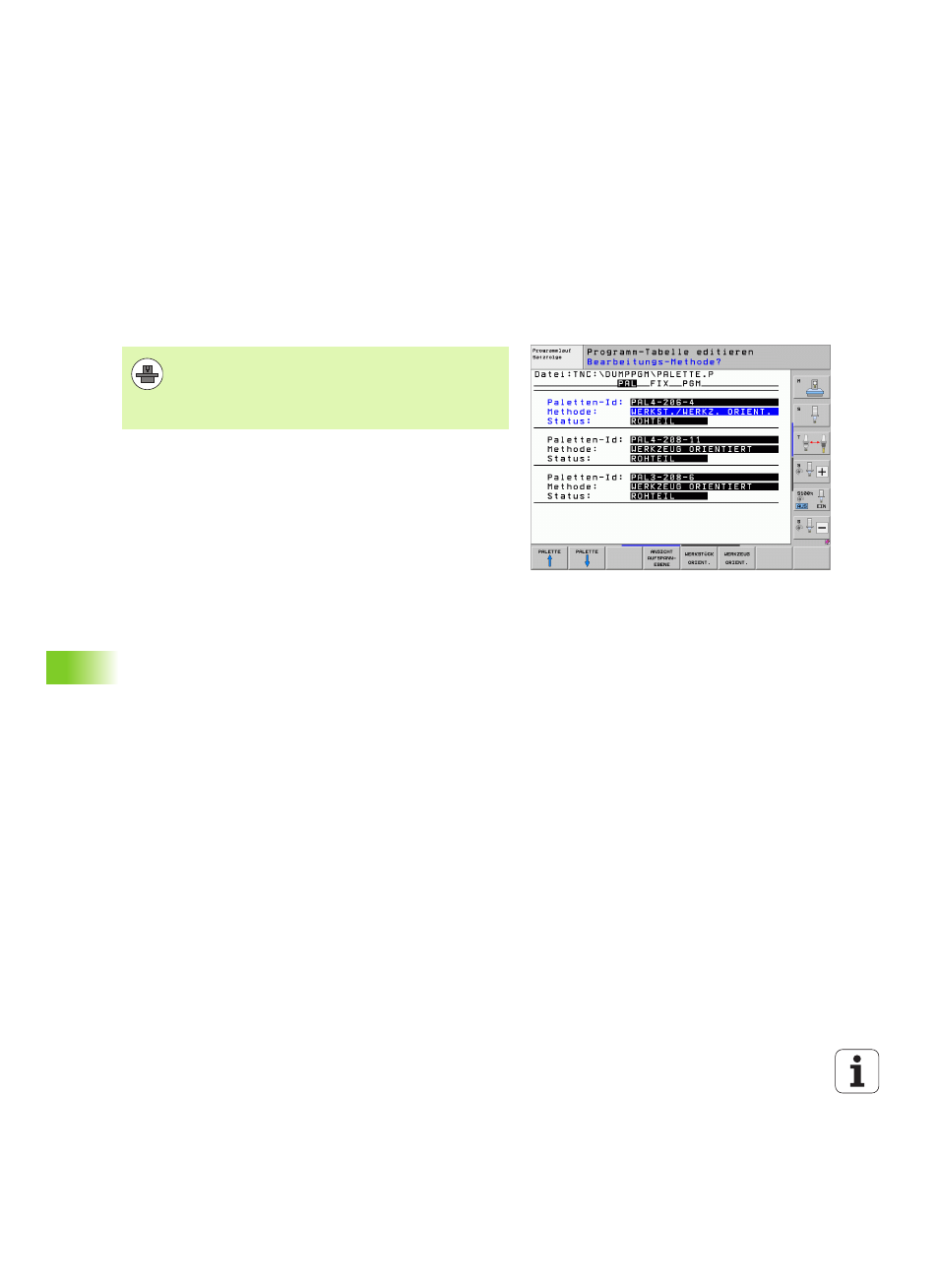

13.2 Palettenbetrieb mit
werkzeugorientierter
Bearbeitung
Anwendung
Paletten-Tabellen werden in Bearbeitungs-Zentren mit Paletten-
Wechslern eingesetzt: Die Paletten-Tabelle ruft für die verschiedenen
Paletten die zugehörigen Bearbeitungs-Programme auf und aktiviert
Nullpunkt-Verschiebungen bzw. Nullpunkt-Tabellen.
Sie können Paletten-Tabellen auch verwenden, um verschiedene
Programme mit unterschiedlichen Bezugspunkten hintereinander
abzuarbeiten.
Paletten-Tabellen enthalten folgende Angaben:
 PAL/PGM
(Eintrag zwingend erforderlich):
Der Eintrag PAL legt die Kennung für eine Palette fest, mit FIX wird
eine Aufspannungsebene gekennzeichnet und mit PGM geben Sie
ein Werkstück an
 W-STATE :
Aktueller Bearbeitungs-Status. Durch den Bearbeitungs-Status wird
der Fortschritt der Bearbeitung festgelegt. Geben Sie für das
unbearbeitete Werkstück BLANK an. Die TNC ändert diesen Eintrag
bei der Bearbeitung auf INCOMPLETE und nach der vollständigen
Bearbeitung auf ENDED. Mit dem Eintrag EMPTY wird ein Platz
gekennzeichnet, an dem kein Werkstück aufgespannt ist. Mit dem
Eintrag SKIP legen Sie fest, dass ein Werkstück von der TNC nicht
bearbeitet werden soll
 METHOD (Eintrag zwingend erforderlich):
Angabe, nach welcher Methode die Programm-Optimierung erfolgt.
Mit WPO erfolgt die Bearbeitung werkstückorientiert. Mit TO erfolgt
die Bearbeitung für das Teil werkzeugorientiert. Um nachfolgende
Werkstücke in die werkzeugorientierte Bearbeitung
miteinzubeziehen müssen Sie den Eintrag CTO (continued tool
oriented) verwenden. Die werkzeugorientierte Bearbeitung ist auch
über Aufspannungen einer Palette hinweg möglich, nicht jedoch
über mehrere Paletten
 NAME
(Eintrag zwingend erforderlich):
Paletten-, bzw. Programm-Name. Die Paletten-Namen legt der
Maschinenhersteller fest (Maschinenhandbuch beachten).
Programme müssen im selben Verzeichnis gespeichert sein wie die
Paletten-Tabelle, ansonsten müssen Sie den vollständigen
Pfadnamen des Programms eingeben
Die Paletten-Verwaltung in Verbindung mit der
werkzeugorientierten Bearbeitung ist eine
maschinenabhängige Funktion. Im folgenden wird der
Standard-Funktionsumfang beschrieben. Beachten Sie
zusätzlich Ihr Maschinenhandbuch.
