HEIDENHAIN iTNC 530 493
12.2 Die PLANE-F
unktion: Sc
hw
enk
en der Bearbeit
ungsebene (Sof
tw
ar
e-
Option

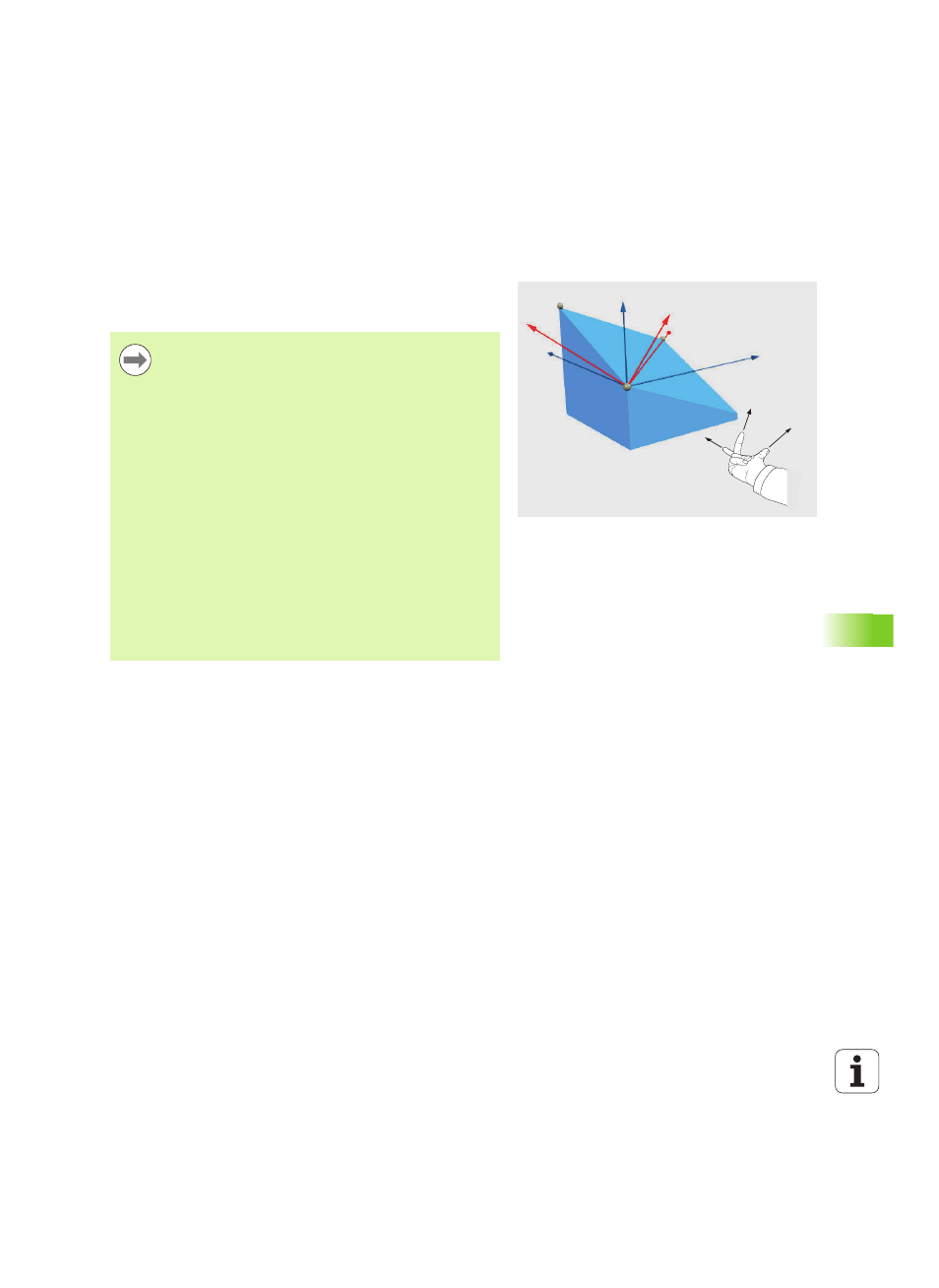

1) Bearbeitungsebene über drei Punkte definieren:
PLANE POINTS
Anwendung
Eine Bearbeitungsebene lässt sich eindeutig definieren durch die
Angabe dreier beliebiger Punkte P1 bis P3 dieser Ebene. Diese
Möglichkeit ist in der Funktion PLANE POINTS realisiert.
+X
+Y
+Z
P1
P2
P3
Beachten Sie vor dem Programmieren
Die Verbindung von Punkt 1 zu Punkt 2 legt die Richtung
der geschwenkten Hauptachse fest (X bei
Werkzeugachse Z).
Die Richtung der geschwenkten Werkzeugachse
bestimmen Sie durch die Lage des 3. Punktes bezogen auf
die Verbindungslinie zwischen Punkt 1und Punkt 2. Mit
Hilfe der Rechte-Hand-Regel (Daumen = X-Achse,
Zeigefinger = Y-Achse, Mittelfinger = Z-Achse, siehe Bild
rechts oben), gilt: Daumen (X-Achse) zeigt von Punkt 1
nach Punkt 2, Zeigefinger (Y-Achse) zeigt parallel zur
geschwenkten Y-Achse in Richtung Punkt 3. Dann zeigt
der Mittelfinger in Richtung der geschwenkten Werkzeug-
Achse.
Die drei Punkte definieren die Neigung der Ebene. Die
Lage des aktiven Nullpunkts wird von der TNC nicht
verändert.
Parameterbeschreibung für das Positionierverhalten:
Siehe „Positionierverhalten der PLANE-Funktion
festlegen”, Seite 498.
