HEIDENHAIN iTNC 530 615
15.1
Einf
ac
he
Bearbeit
ung
en
pr
ogr
ammier
en
und
abarbeit
en

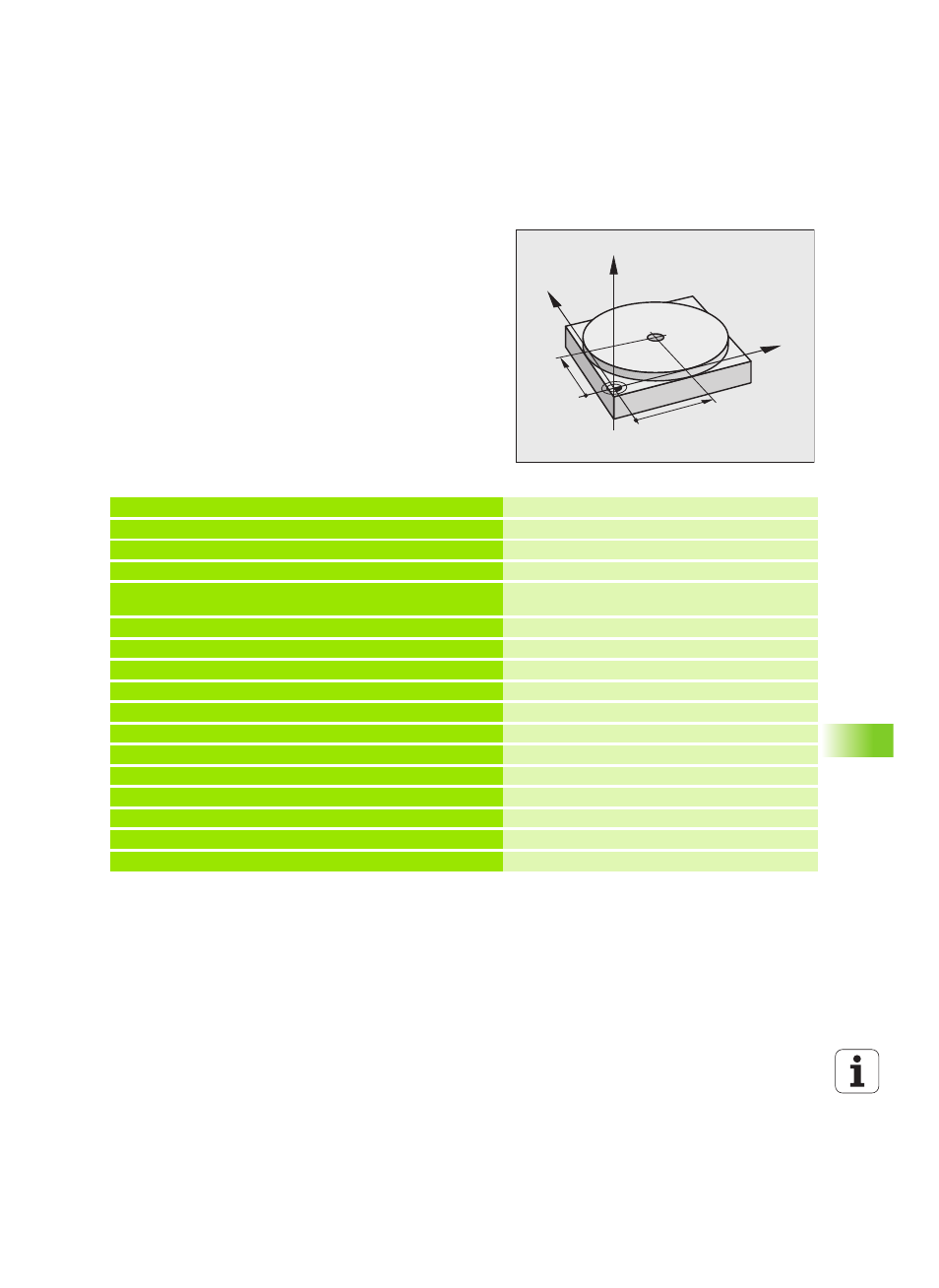

Beispiel 1
Ein einzelnes Werkstück soll mit einer 20 mm tiefen Bohrung
versehen werden. Nach dem Aufspannen des Werkstücks, dem
Ausrichten und Bezugspunkt-Setzen lässt sich die Bohrung mit
wenigen Programmzeilen programmieren und ausführen.
Zuerst wird das Werkzeug mit Geraden-Sätzen über dem Werkstück
vorpositioniert und auf einen Sicherheitsabstand von 5 mm über dem
Bohrloch positioniert. Danach wird die Bohrung mit dem Zyklus 200
BOHREN
ausgeführt.
Geraden-Funktion: Siehe „Gerade L”, Seite 232, Zyklus BOHREN:
Siehe Benutzer-Handbuch Zyklen, Zyklus 200 BOHREN.
Y
X
Z
50
50
0 BEGIN PGM $MDI MM
1 TOOL CALL 1 Z S2000
Werkzeug aufrufen: Werkzeugachse Z,
Spindeldrehzahl 2000 U/min
2 L Z+200 R0 FMAX
Werkzeug freifahren (FMAX = Eilgang)
3 L X+50 Y+50 R0 FMAX M3 Werkzeug mit FMAX über Bohrloch positionieren,
Spindel ein
4 CYCL DEF 200 BOHREN Zyklus BOHREN definieren
Q200=5 ;SICHERHEITS-ABST. Sicherheitsabstand des Wkz über Bohrloch
Q201=-15 ;TIEFE Tiefe des Bohrlochs (Vorzeichen=Arbeitsrichtung)
Q206=250 ;F TIEFENZUST. Bohrvorschub
Q202=5 ;ZUSTELL-TIEFE Tiefe der jeweiligen Zustellung vor dem Rückzug
Q210=0 ;F.-ZEIT OBEN Verweilzeit nach jedem Freifahren in Sekunden
Q203=-10 ;KOOR. OBERFL. Koordinate der Werkstück-Oberfläche
Q204=20 ;2. S.-ABSTAND Sicherheitsabstand des Wkz über Bohrloch
Q211=0.2 ;VERWEILZEIT UNTEN Verweilzeit am Bohrungsgrund in Sekunden
5 CYCL CALL Zyklus BOHREN aufrufen
6 L Z+200 R0 FMAX M2
Werkzeug freifahren
7 END PGM $MDI MM Programm-Ende
