248

Programmieren: Konturen programmieren

6.5

Bahnbew

egung

en

Po

lar

koor

dinat

en

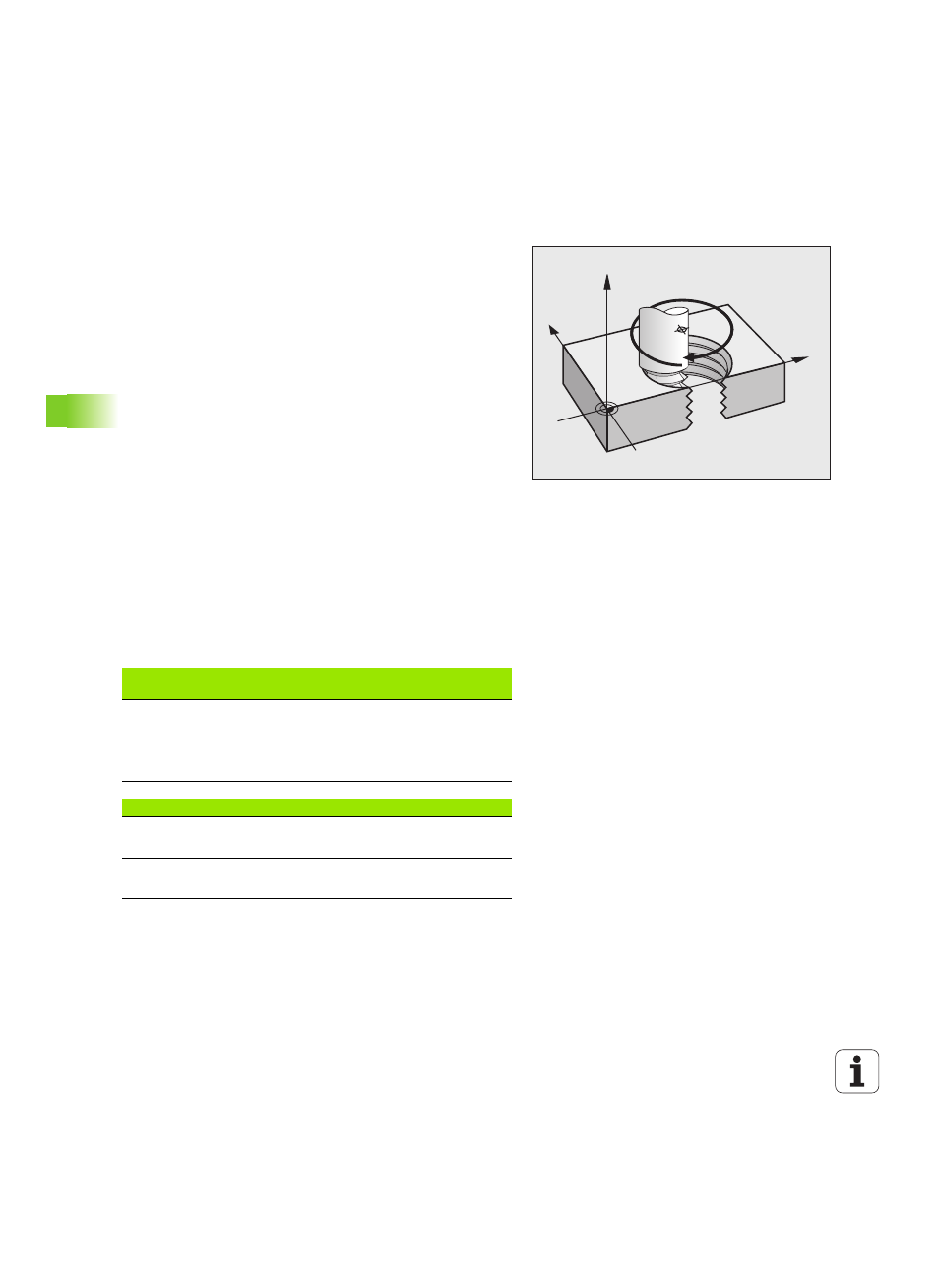

Schraubenlinie (Helix)

Eine Schraubenlinie entsteht aus der Überlagerung einer

Kreisbewegung und einer Geradenbewegung senkrecht dazu. Die

Kreisbahn programmieren Sie in einer Hauptebene.
Die Bahnbewegungen für die Schraubenlinie können Sie nur in

Polarkoordinaten programmieren.

Einsatz

Innen- und Außengewinde mit größeren Durchmessern

Schmiernuten

Berechnung der Schraubenlinie
Zum Programmieren benötigen Sie die inkrementale Angabe des

Gesamtwinkels, den das Werkzeug auf der Schraubenlinie fährt und

die Gesamthöhe der Schraubenlinie.
Für die Berechnung in Fräsrichtung von unten nach oben gilt:

Form der Schraubenlinie
Die Tabelle zeigt die Beziehung zwischen Arbeitsrichtung, Drehsinn

und Radiuskorrektur für bestimmte Bahnformen.

Y

X

Z

CC

Anzahl Gänge n

Gewindegänge + Gangüberlauf am

Gewinde-Anfang und -Ende

Gesamthöhe h

Steigung P x Anzahl der Gänge n

Inkrementaler

Gesamtwinkel IPA

Anzahl der Gänge x 360° + Winkel für

Gewinde-Anfang + Winkel für Gangüberlauf

Anfangskoordinate Z Steigung P x (Gewindegänge + Gangüberlauf

am Gewinde-Anfang)

Innengewinde

Arbeits-

richtung

Drehsinn

Radius-

korrektur

rechtsgängig

linksgängig

Z+

Z+

DR+
DR–

RL
RR

rechtsgängig

linksgängig

Z–

Z–

DR–

DR+

RR
RL

Außengewinde

rechtsgängig

linksgängig

Z+

Z+

DR+
DR–

RR
RL

rechtsgängig

linksgängig

Z–

Z–

DR–

DR+

RL
RR
