254 Programmieren: Konturen programmieren
6.6
Bahnbew
egung
en
–
Fr
eie
K
o
nt
ur
-Pr
o
gr
ammier
ung
FK

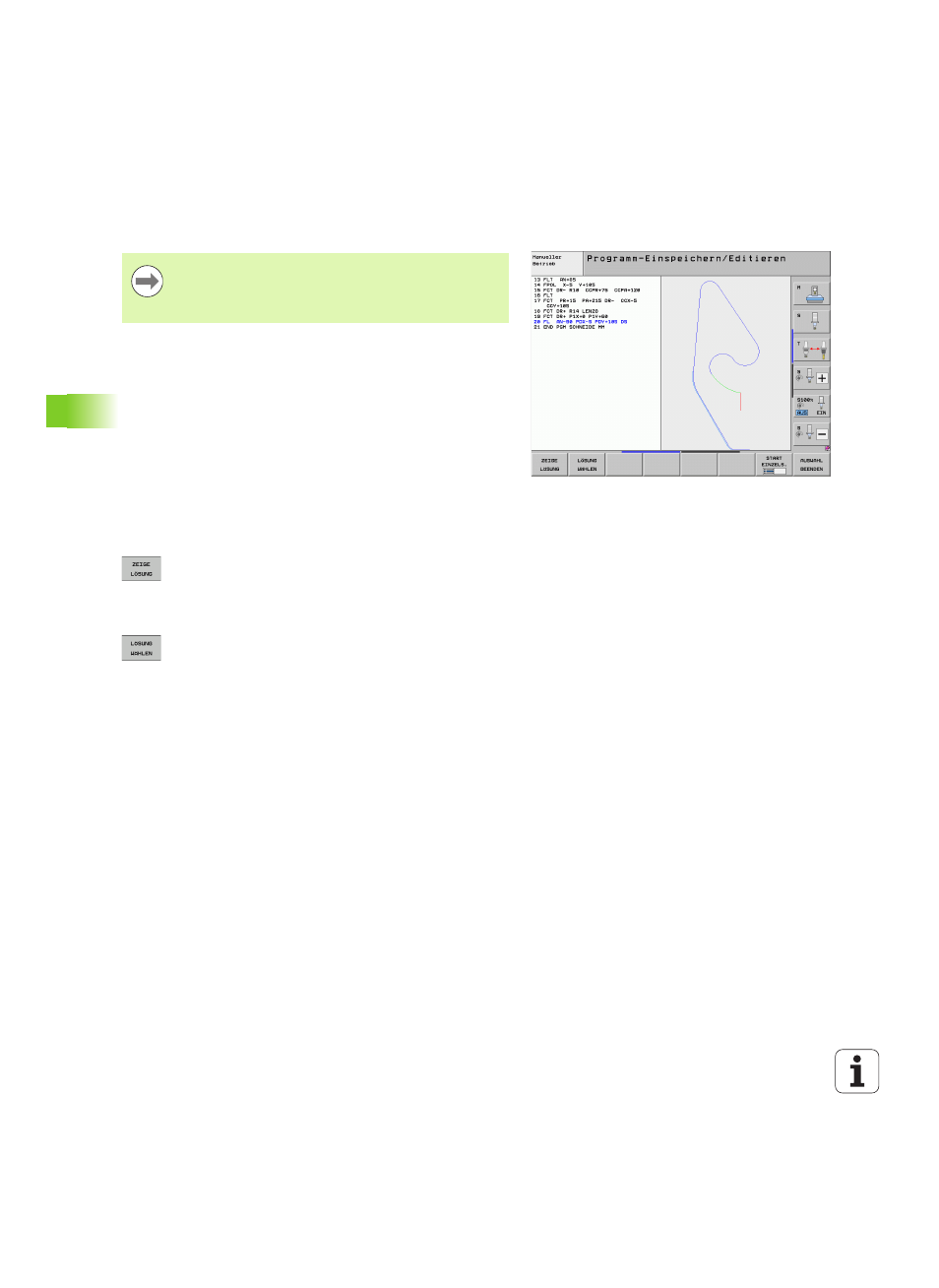

Grafik der FK-Programmierung
Mit unvollständigen Koordinaten-Angaben lässt sich eine Werkstück-
Kontur oft nicht eindeutig festlegen. In diesem Fall zeigt die TNC die
verschiedenen Lösungen in der FK-Grafik an und Sie wählen die
richtige aus. Die FK-Grafik stellt die Werkstück-Kontur mit
verschiedenen Farben dar:
Wenn die Daten auf mehrere Lösungen führen und das
Konturelement grün angezeigt wird, dann wählen Sie die richtige
Kontur wie folgt:
 Softkey ZEIGE LÖSUNG so oft drücken, bis das
Konturelement richtig angezeigt wird. Benutzen Sie
die Zoom-Funktion (2. Softkey-Leiste), wenn
mögliche Lösungen in der Standard-Darstellung nicht
unterscheidbar sind
 Das angezeigte Konturelement entspricht der
Zeichnung: Mit Softkey LÖSUNG WÄHLEN fügt die
TNC die gewünschte Lösung mit dem NC-Satz
FSELECT
n ein, wobei n die interne Lösungsnummer
bezeichnet. Die Lösungsnummer n sollten Sie nicht
durch direktes editieren verändern, sondern nur durch
erneutes starten der Programmier-Grafik und
Drücken des Softkeys ZEIGE LÖSUNG
Um die Grafik bei der FK-Programmierung nutzen zu
können, wählen Sie die Bildschirm-Aufteilung
PROGRAMM + GRAFIK (siehe „Programm-
Einspeichern/Editieren” auf Seite 89)
blau Das Konturelement ist eindeutig bestimmt
grün Die eingegebenen Daten lassen mehrere Lösungen zu;
Sie wählen die richtige aus
rot Die eingegebenen Daten legen das Konturelement noch
nicht ausreichend fest; Sie geben weitere Angaben ein
