240 Programmieren: Konturen programmieren
6.4
Bahnbew
egung
en
-
re
chtwinklig
e
K
oor
dinat

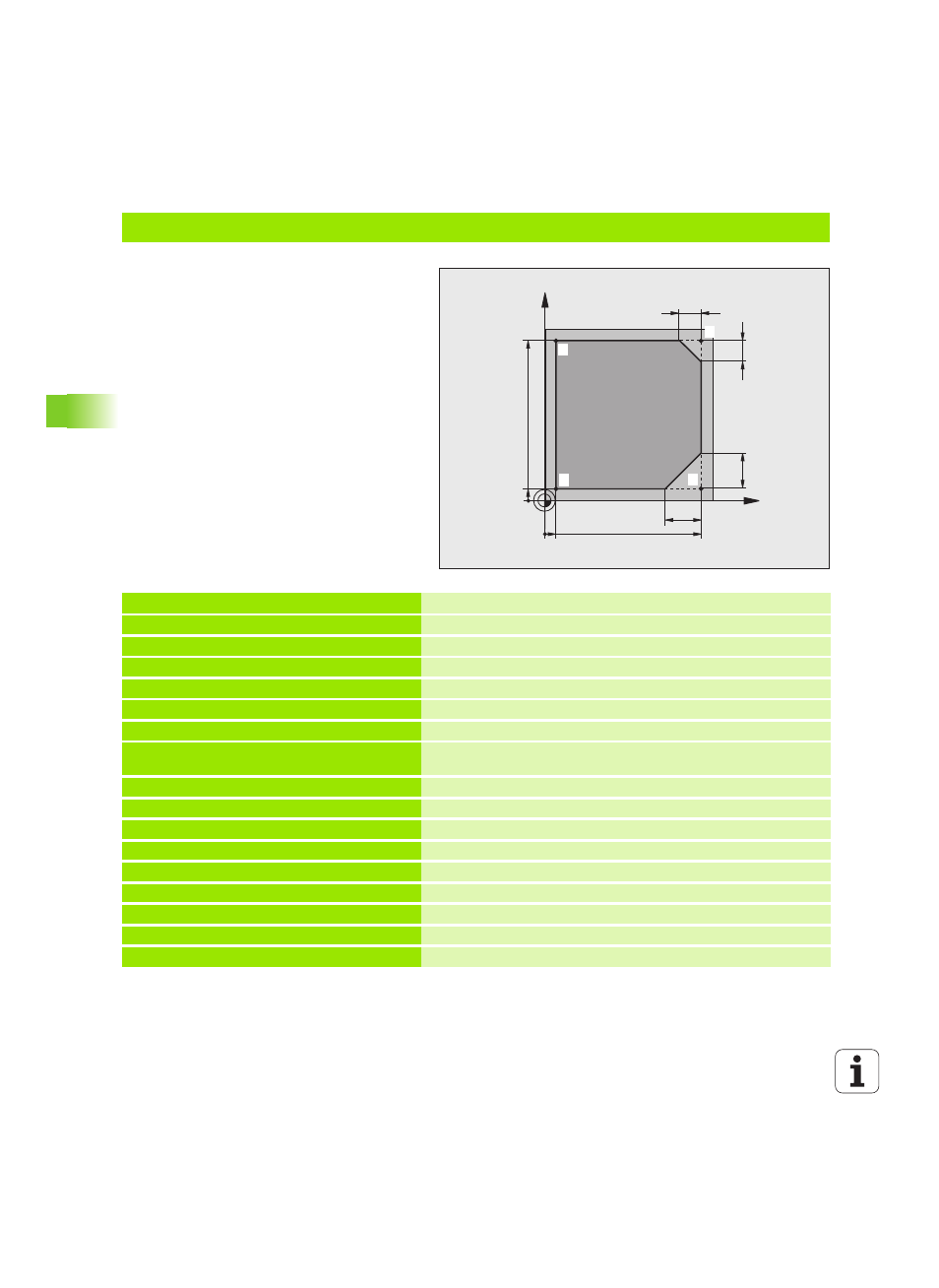

en Beispiel: Geradenbewegung und Fasen kartesisch
0 BEGIN PGM LINEAR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Rohteil-Definition für grafische Simulation der Bearbeitung
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4000 Werkzeug-Aufruf mit Spindelachse und Spindeldrehzahl
4 L Z+250 R0 FMAX
Werkzeug freifahren in der Spindelachse mit Eilgang FMAX
5 L X-10 Y-10 R0 FMAX Werkzeug vorpositionieren
6 L Z-5 R0 F1000 M3
Auf Bearbeitungstiefe fahren mit Vorschub F = 1000 mm/min
7 APPR LT X+5 Y+5 LEN10 RL F300 Kontur an Punkt 1 anfahren auf einer Geraden mit tangentialem
Anschluss
8 L Y+95 Punkt 2 anfahren
9 L X+95 Punkt 3: erste Gerade für Ecke 3
10 CHF 10 Fase mit Länge 10 mm programmieren
11 L Y+5 Punkt 4: zweite Gerade für Ecke 3, erste Gerade für Ecke 4
12 CHF 20 Fase mit Länge 20 mm programmieren
13 L X+5 Letzten Konturpunkt 1 anfahren, zweite Gerade für Ecke 4
14 DEP LT LEN10 F1000 Kontur verlassen auf einer Geraden mit tangentialem Anschluss
15 L Z+250 R0 FMAX M2 Werkzeug freifahren, Programm-Ende
16 END PGM LINEAR MM
X
Y
9 5
95
5
10
10
20
20
1 4
2
3
