Zyklenprogramm erstellen
Die im Bild rechts dargestellten Bohrungen (Tiefe 20 mm) sollen mit
einem Standardbohrzyklus gefertigt werden. Die Rohteildefinition
haben Sie bereits erstellt.
 Werkzeug aufrufen: Geben Sie die Werkzeugdaten
ein. Bestätigen Sie die Eingabe jeweils mit der Taste
ENT, Werkzeugachse nicht vergessen
 Werkzeug freifahren: Drücken Sie die orange
Achstaste Z, um in der Werkzeugachse freizufahren,
und geben den Wert für die anzufahrende Position
ein, z.B. 250. Mit Taste ENT bestätigen
 Radiuskorr.: RL/RR/keine Korr.? mit Taste ENT
bestätigen: Keine Radiuskorrektur aktivieren
 Vorschub F=?
mit Taste ENT bestätigen: Im Eilgang
(FMAX) verfahren
 Zusatz-Funktion M? mit Taste END bestätigen: Die
TNC speichert den eingegebenen Verfahrsatz
 Zyklenmenü aufrufen
 Bohrzyklen anzeigen
 Standardbohrzyklus 200 wählen: Die TNC startet den
Dialog zur Zyklusdefinition. Geben Sie die von der
TNC abgefragten Parameter Schritt für Schritt ein,
Eingabe jeweils mit Taste ENT bestätigen. Die TNC

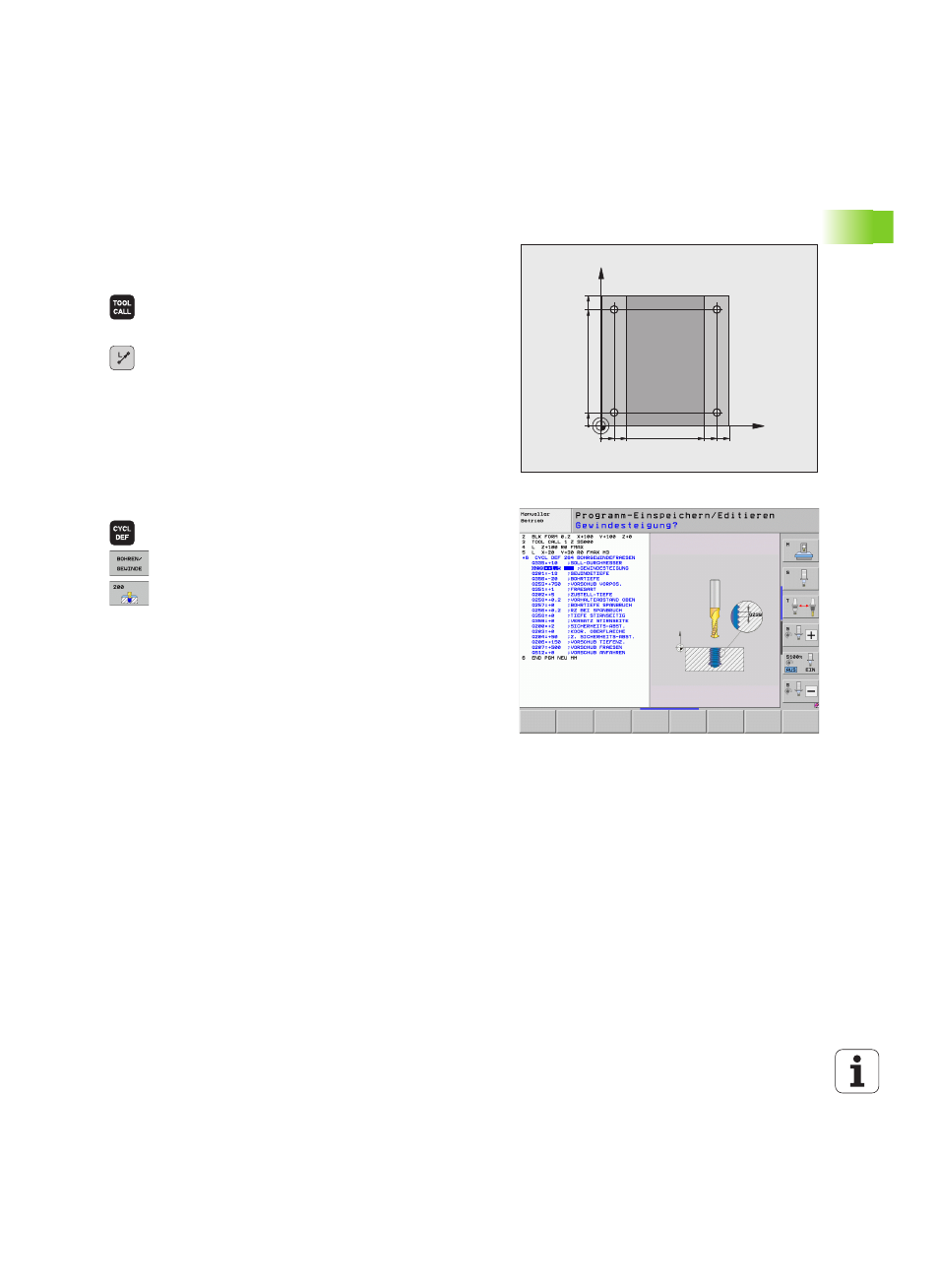

zeigt im rechten Bildschirm zusätzlich eine Grafik an,
in der der jeweilige Zyklusparameter dargestellt ist
X
Y
20
10
100
100
10
90
90 80
