4.6 GEWINDEFRAESEN (Zyklus
262, DIN/ISO:
G262)
4.6 GEWINDEFRAESEN
(Zyklus 262, DIN/ISO: G262)
Zyklusablauf
1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang
FMAX
auf den eingegebenen Sicherheits-Abstand über der
Werkstück-Oberfläche
2
Das Werkzeug fährt mit dem programmierten Vorschub
Vorpositionieren auf die Startebene, die sich aus dem Vorzeichen
der Gewindesteigung, der Fräsart und der Anzahl der Gänge zum
Nachsetzen ergibt
3
Anschließend fährt das Werkzeug tangential in einer Helix-
Bewegung an den Gewindenenndurchmesser. Dabei wird vor der
Helix-Anfahrbewegung noch eine Ausgleichsbewegung in der
Werkzeugachse durchgeführt, um mit der Gewindebahn auf der
programmierten Startebene zu beginnen
4
Abhängig vom Parameter Nachsetzen fräst das Werkzeug das
Gewinde in einer, in mehreren versetzten oder in einer
kontinuierlichen Schraubenlinienbewegung
5
Danach fährt das Werkzeug tangential von der Kontur zurück zum
Startpunkt in der Bearbeitungsebene
6
Am Ende des Zyklus fährt die TNC das Werkzeug im Eilgang auf
den Sicherheits-Abstand oder – falls eingegeben – auf den
2. Sicherheits-Abstand

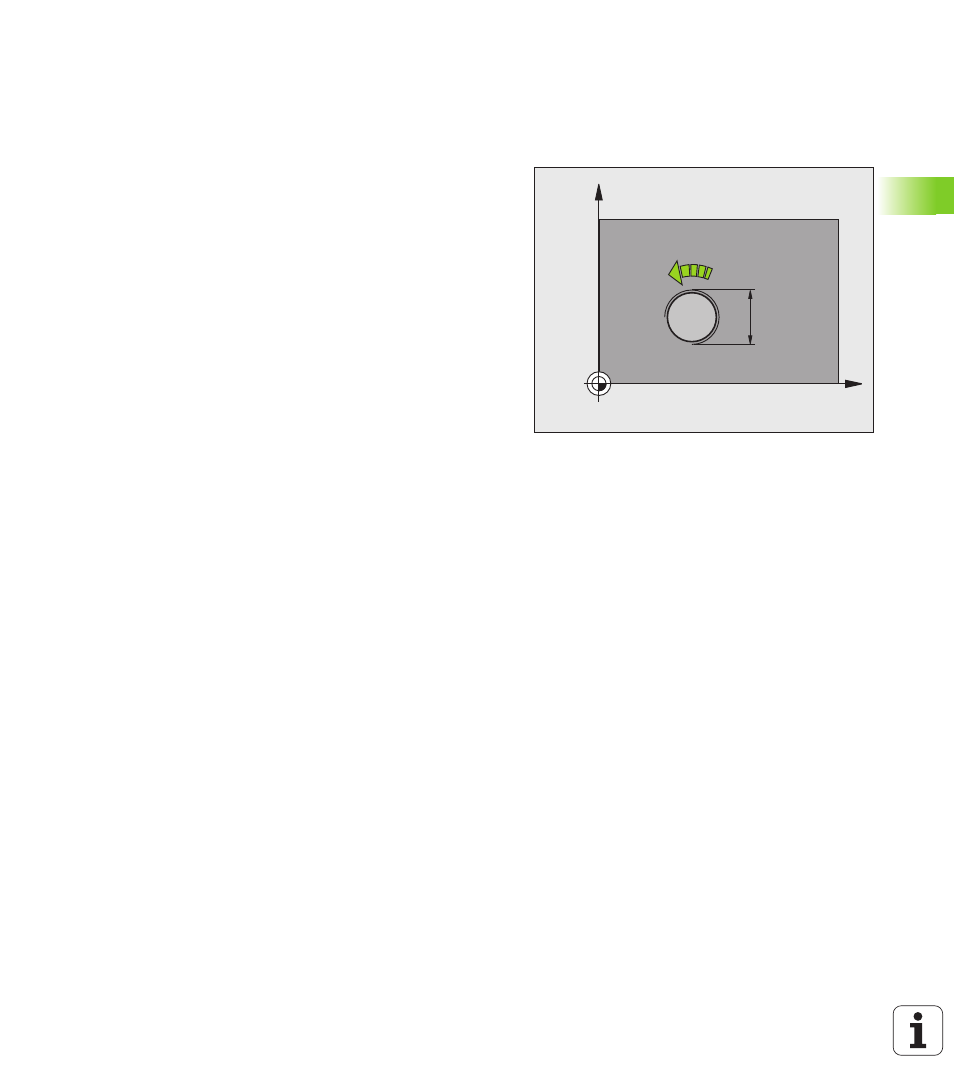

X
Y
Q207
Q335
