HEIDENHAIN iTNC 530
291
1
1
.6 DREHUNG (Zyklus 1
0
, DIN/ISO:
G73)

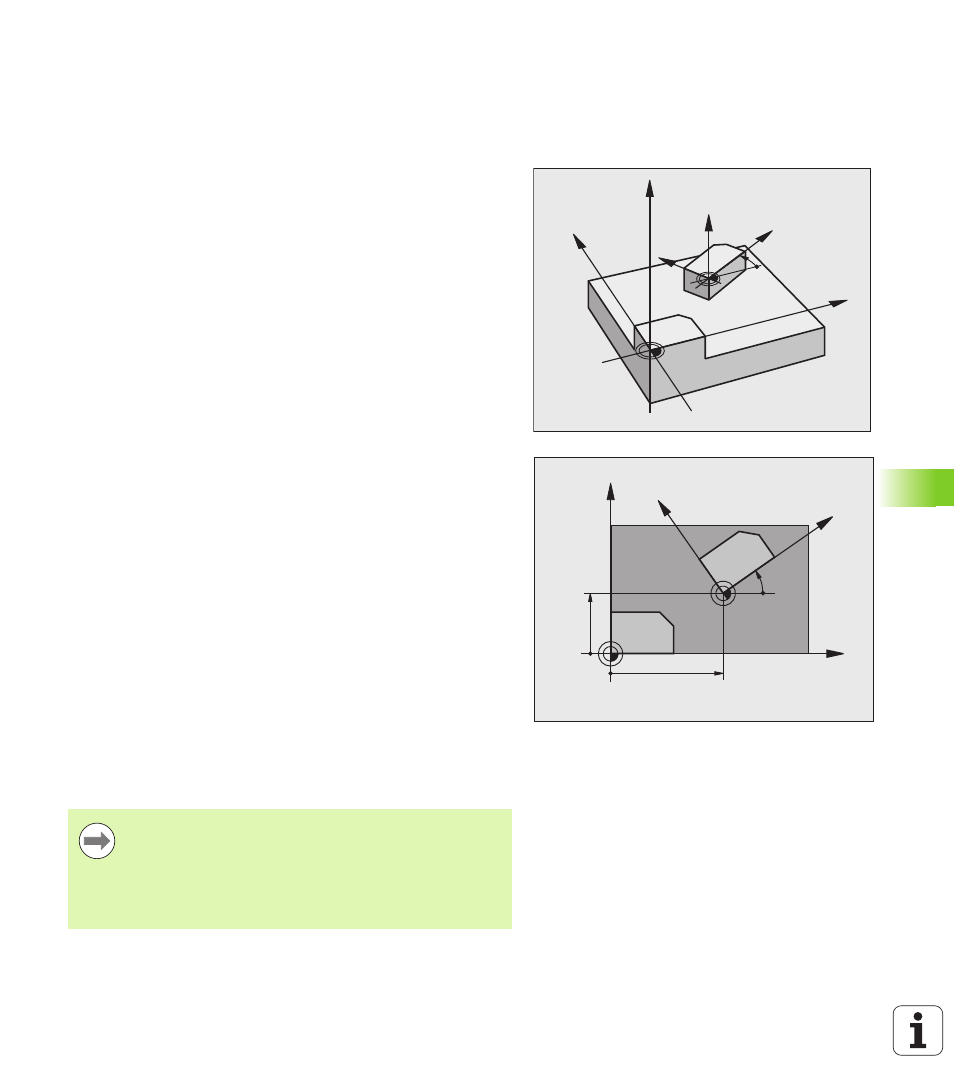

11.6 DREHUNG (Zyklus 10,
DIN/ISO: G73)
Wirkung
Innerhalb eines Programms kann die TNC das Koordinatensystem in
der Bearbeitungsebene um den aktiven Nullpunkt drehen.
Die DREHUNG wirkt ab ihrer Definition im Programm. Sie wirkt auch
in der Betriebsart Positionieren mit Handeingabe. Die TNC zeigt den
aktiven Drehwinkel in der zusätzlichen Status-Anzeige an.
Bezugsachse für den Drehwinkel:
 X/Y-Ebene X-Achse
 Y/Z-Ebene Y-Achse
 Z/X-Ebene Z-Achse
Rücksetzen
Zyklus DREHUNG mit Drehwinkel 0° erneut programmieren.
Beim Programmieren beachten!
Z
Z
X
X
Y
Y
X
Y
60
40
35°
X
Y
Die TNC hebt eine aktive Radius-Korrektur durch
Definieren von Zyklus 10 auf. Ggf. Radius-Korrektur erneut
programmieren.
Nachdem Sie Zyklus 10 definiert haben, verfahren Sie
beide Achsen der Bearbeitungsebene, um die Drehung zu
aktivieren.
