238
Bearbeitungszyklen: Zylindermantel
8.5 ZYLINDER-MANTEL A
u
ßenk
ont
ur fräsen (Zyklus 39, DIN/ISO:
G139,
Sof
tw
a
re
-Option 1)
8.5 ZYLINDER-MANTEL
Außenkontur fräsen (Zyklus 39,
DIN/ISO: G139,
Software-Option 1)
Zyklusablauf

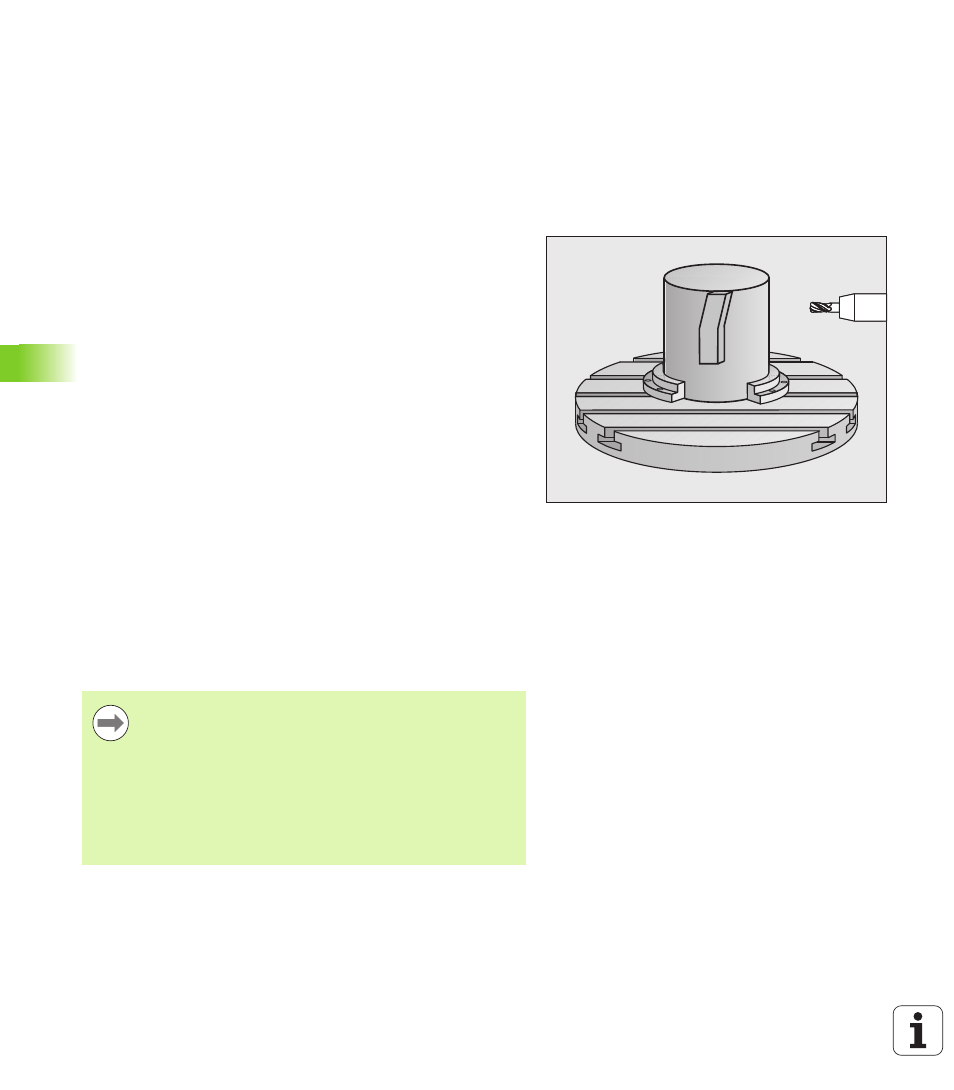

Mit diesem Zyklus können Sie eine auf der Abwicklung definierte
offene Kontur auf den Mantel eines Zylinders übertragen. Die TNC
stellt das Werkzeug bei diesem Zyklus so an, dass die Wand der
gefrästen Kontur bei aktiver Radiuskorrektur parallel zur Zylinderachse
verläuft.
Im Gegensatz zu den Zyklen 28 und 29 definieren Sie im Kontur-
Unterprogramm die tatsächlich herzustellende Kontur.
1
Die TNC positioniert das Werkzeug über den Startpunkt der
Bearbeitung. Den Startpunkt legt die TNC um dem Werkzeug-
Durchmesser versetzt neben dem ersten im Kontur-
Unterprogramm definierten Punkt (Standard-Verhalten)
2
Nachdem die TNC auf die erste Zustelltiefe positioniert hat, fährt
das Werkzeug auf einem Kreisbogen mit Fräsvorschub Q12
tangential an die Kontur an. Ggf. wird das Schlichtaufmaß Seite
berücksichtigt
3
Auf der ersten Zustelltiefe fräst das Werkzeug mit dem
Fräsvorschub Q12 entlang der Kontur, bis der definierte Konturzug
vollständig hergestellt ist
4
Anschließend fährt das Werkzeug tangential von der Stegwand
weg zurück zum Startpunkt der Bearbeitung
5
Die Schritte 2 bis 4 wiederholen sich, bis die programmierte
Frästiefe Q1 erreicht ist
6 Abschließend fährt das Werkzeug in der Werkzeug-Achse zurück
auf die sichere Höhe oder auf die zuletzt vor dem Zyklus
programmierte Position (abhängig von Maschinen-Parameter
7420)
Über den Maschinen-Parameter 7680, Bit 16 können Sie
das Anfahrverhalten des Zyklus 39 festlegen:
 Bit 16 = 0:
Tangentiales An- und Wegfahren ausführen.
 Bit 16 = 1:
Am Konturstartpunkt senkrecht auf Tiefe fahren, ohne
dass Werkzeug tangential anzufahren und am
Konturendpunkt wieder nach oben ziehen ohne
tangential wegzufahren.
