13.2 Bevor Sie mit Tastsystemzyklen
arbeiten!
Um einen möglichst großen Anwendungsbereich an Messaufgaben
abdecken zu können, stehen Ihnen über Maschinen-Parameter
Einstellmöglichkeiten zur Verfügung, die das grundsätzliche Verhalten
aller Tastsystemzyklen festlegen:

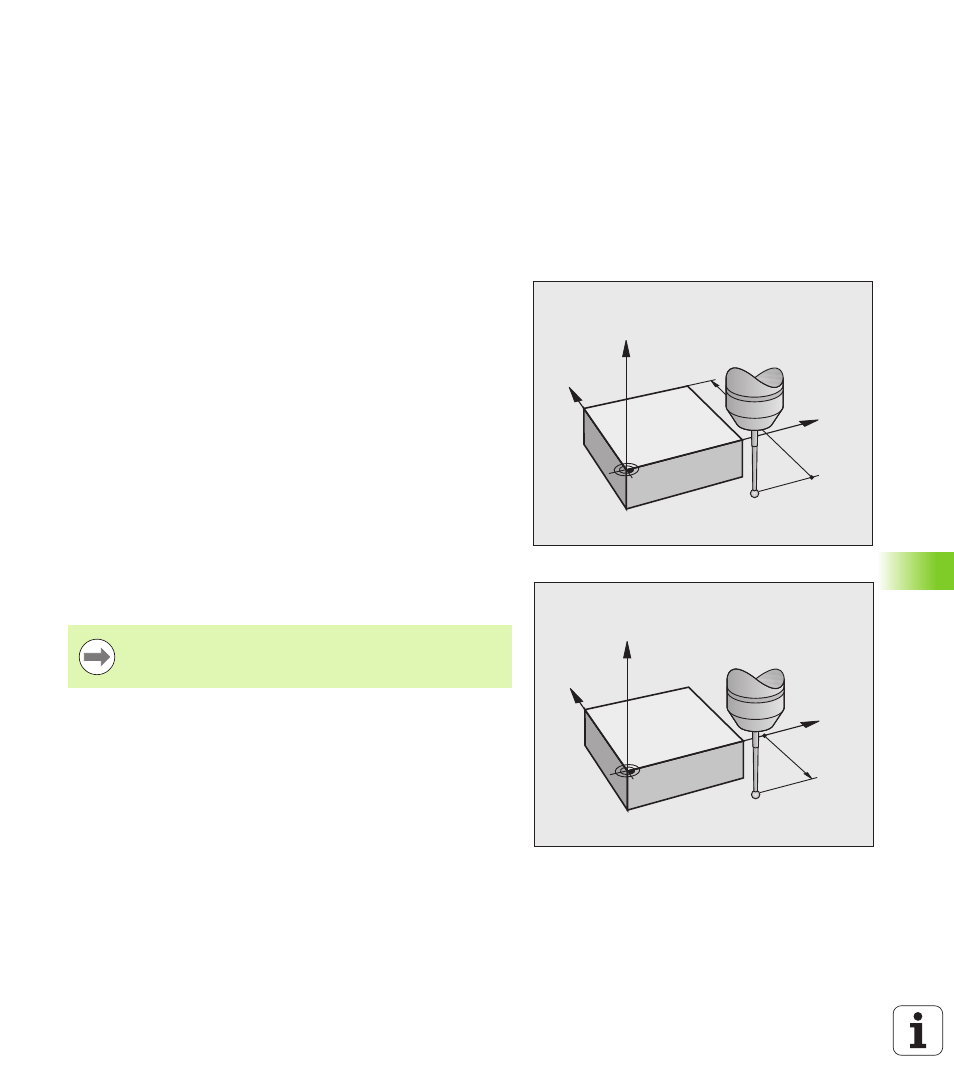

Maximaler Verfahrweg zum Antastpunkt:
MP6130
Wenn der Taststift innerhalb des in MP6130 festgelegten Wegs nicht
ausgelenkt wird, gibt die TNC eine Fehlermeldung aus.
Sicherheits-Abstand zum Antastpunkt: MP6140
In MP6140 legen Sie fest, wie weit die TNC das Tastsystem vom
definierten – bzw. vom Zyklus berechneten – Antastpunkt entfernt
vorpositionieren soll. Je kleiner Sie diesen Wert eingeben, desto
genauer müssen Sie die Antastpositionen definieren. In vielen
Tastsystemzyklen können Sie zusätzlich einen Sicherheits-Abstand
definieren, der additiv zum Maschinen-Parameter 6140 wirkt.
Infrarot-Tastsystem auf programmierte
Antastrichtung orientieren: MP6165
Um die Messgenauigkeit zu erhöhen, können Sie über MP 6165 = 1
erreichen, dass ein Infrarot-Tastsystem vor jeden Antastvorgang in
Richtung der programmierten Antastrichtung orientiert. Der Taststift
wird dadurch immer in die gleiche Richtung ausgelenkt.
Y
X
Z
MP6130
Y
X
Z
MP6140
Wenn Sie MP6165 verändern, dann müssen Sie das
Tastsystem neu kalibrieren, da sich das Auslenkverhalten
verändert.
