HEIDENHAIN iTNC 530

459

16.14 Pr

ogr

a

mmierbeispiele

16.14 Programmierbeispiele

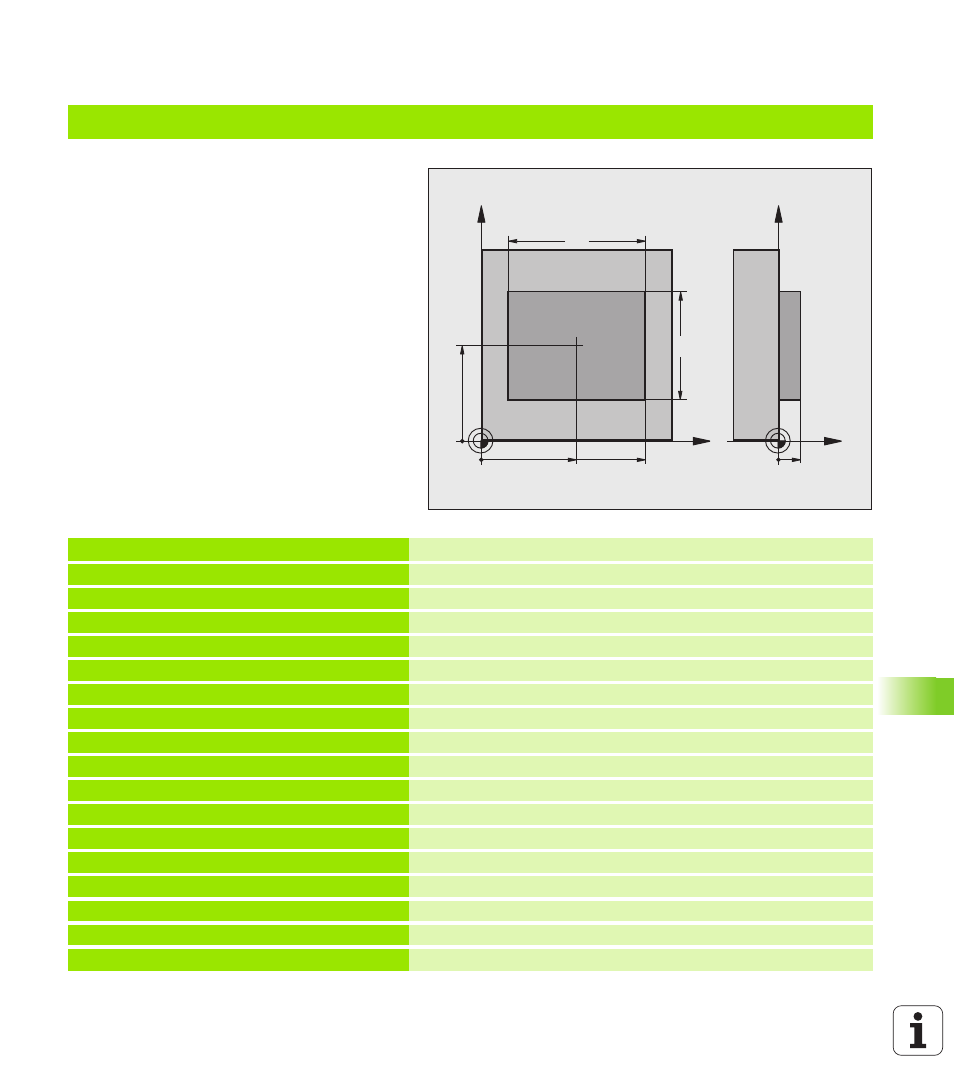

Beispiel: Rechteck-Zapfen messen und nachbearbeiten

Programm-Ablauf:

Rechteck-Zapfen schruppen mit Aufmaß 0,5

Rechteck-Zapfen messen

Rechteck-Zapfen schlichten unter

Berücksichtigung der Messwerte

0 BEGIN PGM BEAMS MM

1 TOOL CALL 69 Z

Werkzeug-Aufruf Vorbearbeitung

2 L Z+100 R0 FMAX

Werkzeug freifahren

3 FN 0: Q1 = +81

Taschen-Länge in X (Schrupp-Maß)

4 FN 0: Q2 = +61

Taschen-Länge in Y (Schrupp-Maß)

5 CALL LBL 1

Unterprogramm zur Bearbeitung aufrufen

6 L Z+100 R0 FMAX

Werkzeug freifahren, Werkzeug-Wechsel

7 TOOL CALL 99 Z

Taster aufrufen

8 TCH PROBE 424 MESSEN RECHTECK AUS.

Gefrästes Rechteck messen

Q273=+50

;MITTE 1. ACHSE

Q274=+50

;MITTE 2. ACHSE

Q282=80

;1. SEITEN-LAENGE

Soll-Länge in X (Endgültiges Maß)

Q283=60

;2. SEITEN-LAENGE

Soll-Länge in Y (Endgültiges Maß)

Q261=-5

;MESSHOEHE

Q320=0

;SICHERHEITS-ABST.

Q260=+30

;SICHERE HOEHE

Q301=0

;FAHREN AUF S. HOEHE

Q284=0

;GROESSTMASS 1. SEITE

Eingabewerte für Toleranzprüfung nicht erforderlich

X

Y

50

50

80

Z

Y

10

60
