HEIDENHAIN iTNC 530
191
7.
3 Über
lag
e
rt
e K
ont
ur
en

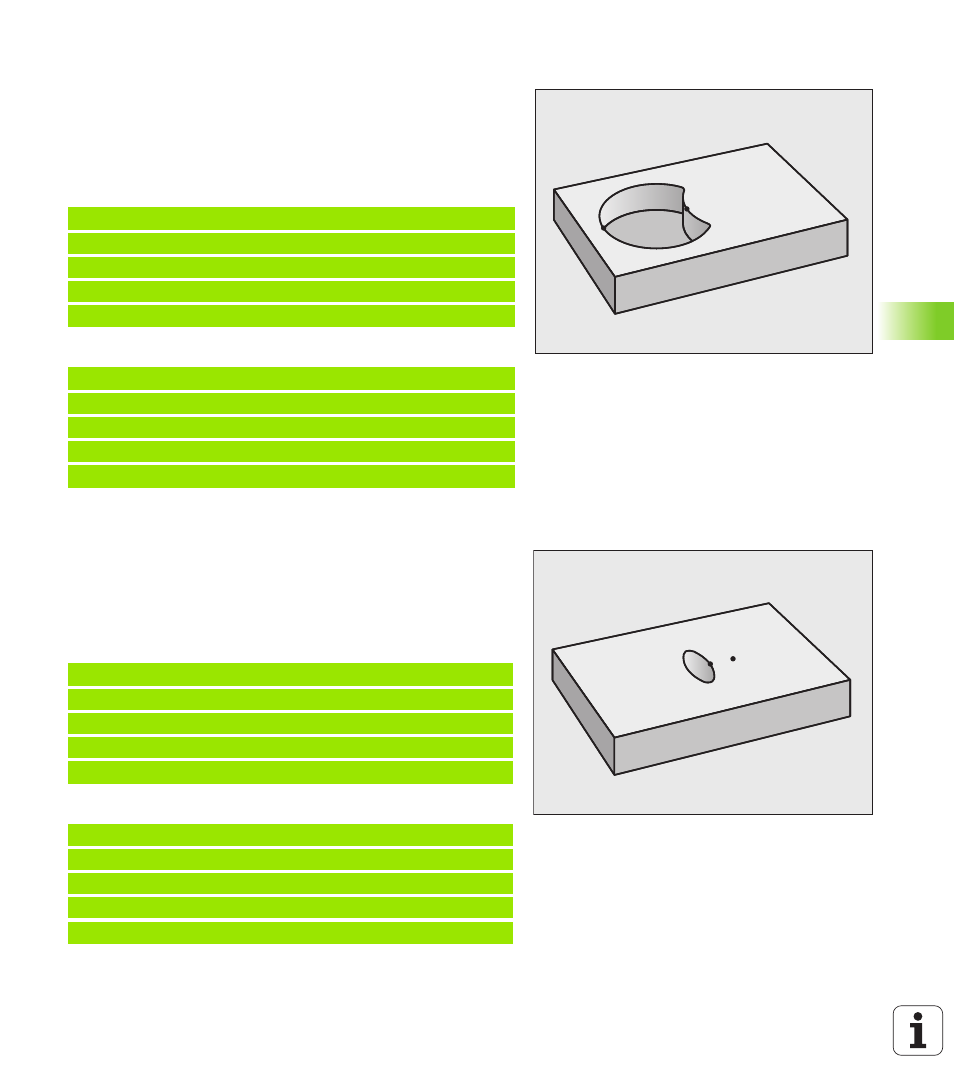

„Differenz“-Fläche
Fläche A soll ohne den von B überdeckten Anteil bearbeitet werden:
 Fläche A muss Tasche und B muss Insel sein.
 A muss außerhalb B beginnen.
 B muss innerhalb von A beginnen
Fläche A:
Fläche B:
„Schnitt“-Fläche
Die von A und B überdeckte Fläche soll bearbeitet werden. (Einfach
überdeckte Flächen sollen unbearbeitet bleiben.)
 A und B müssen Taschen sein.
 A muss innerhalb B beginnen.
Fläche A:
Fläche B:
A
B
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+40 Y+50 RL
58 CC X+65 Y+50
59 C X+40 Y+50 DR-
60 LBL 0
A
B
51 LBL 1
52 L X+60 Y+50 RR
53 CC X+35 Y+50
54 C X+60 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
