Tastsystemzyklen: Bezugspunkte automatisch erfassen
15.1
0

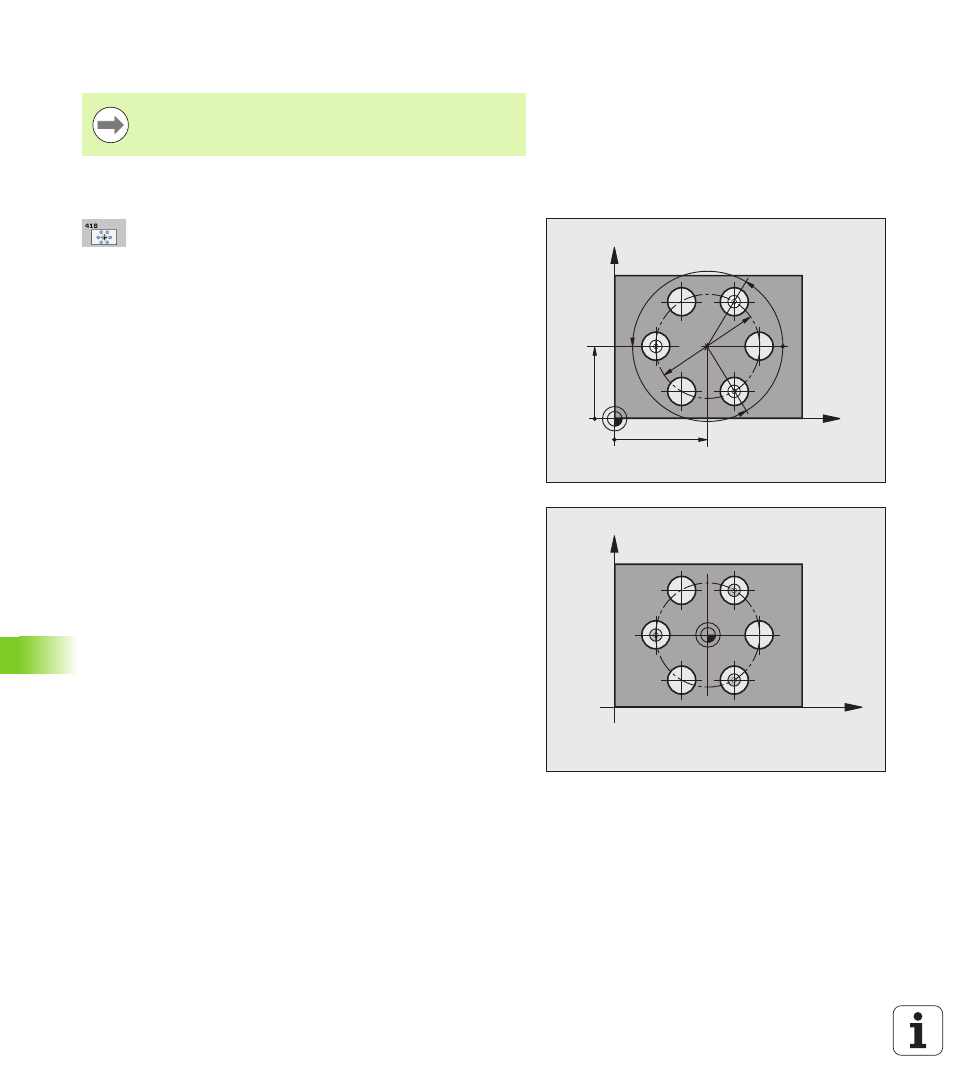

BEZUGSPUNKT L
O
CHKREIS-MIT
TE (Zyklus 416, DIN/ISO:
G416)
Beim Programmieren beachten!
Zyklusparameter
 Mitte 1. Achse
Q273 (absolut): Lochkreis-Mitte
(Sollwert) in der Hauptachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
 Mitte 2. Achse Q274 (absolut): Lochkreis-Mitte
(Sollwert) in der Nebenachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
 Soll-Durchmesser
Q262: Ungefähren Lochkreis-
Durchmesser eingeben. Je kleiner der
Bohrungsdurchmesser ist, desto genauer müssen
Sie den Soll-Durchmesser angeben. Eingabebereich 0
bis 99999,9999
 Winkel 1. Bohrung
Q291 (absolut): Polarkoordinaten-
Winkel des ersten Bohrungs-Mittelpunktes in der
Bearbeitungsebene. Eingabebereich -360,0000 bis
360,0000
 Winkel 2. Bohrung
Q292 (absolut): Polarkoordinaten-
Winkel des zweiten Bohrungs-Mittelpunktes in der
Bearbeitungsebene. Eingabebereich -360,0000 bis
360,0000
 Winkel 3. Bohrung Q293 (absolut): Polarkoordinaten-
Winkel des dritten Bohrungs-Mittelpunktes in der
Bearbeitungsebene. Eingabebereich -360,0000 bis
360,0000
 Messhöhe in der Tastsystem-Achse Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen
soll. Eingabebereich -99999,9999 bis 99999,9999
 Sichere Höhe
Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999
alternativ PREDEF
 Nummer in Tabelle
Q305: Nummer in der Nullpunkt-
Tabelle/Preset-Tabelle angeben, in der die TNC die
Koordinaten der Lochkreis-Mitte speichern soll. Bei
Eingabe von Q305=0 und Q303=1, setzt die TNC die
Anzeige automatisch so, dass der neue Bezugspunkt
in der Lochkreis-Mitte sitzt. Bei Eingabe von Q305=0
und Q303=0, schreibt die TNC die Lochkreis-Mitte in
die Zeile 0 der Nullpunkt-Tabelle. Eingabebereich 0
bis 99999
Vor der Zyklus-Definition müssen Sie einen Werkzeug-
Aufruf zur Definition der Tastsystem-Achse programmiert
haben.
X
Y
Q274
Q273
Q262
Q291
Q293
Q292
X
Y
