Bearbeitungszyklen: Konturtasche, Konturzüge
7.
1
0
K
ONTUR-ZUG (Zyk
lus 25, DIN/ISO:
G125)
7.10 KONTUR-ZUG (Zyklus 25,
DIN/ISO: G125)

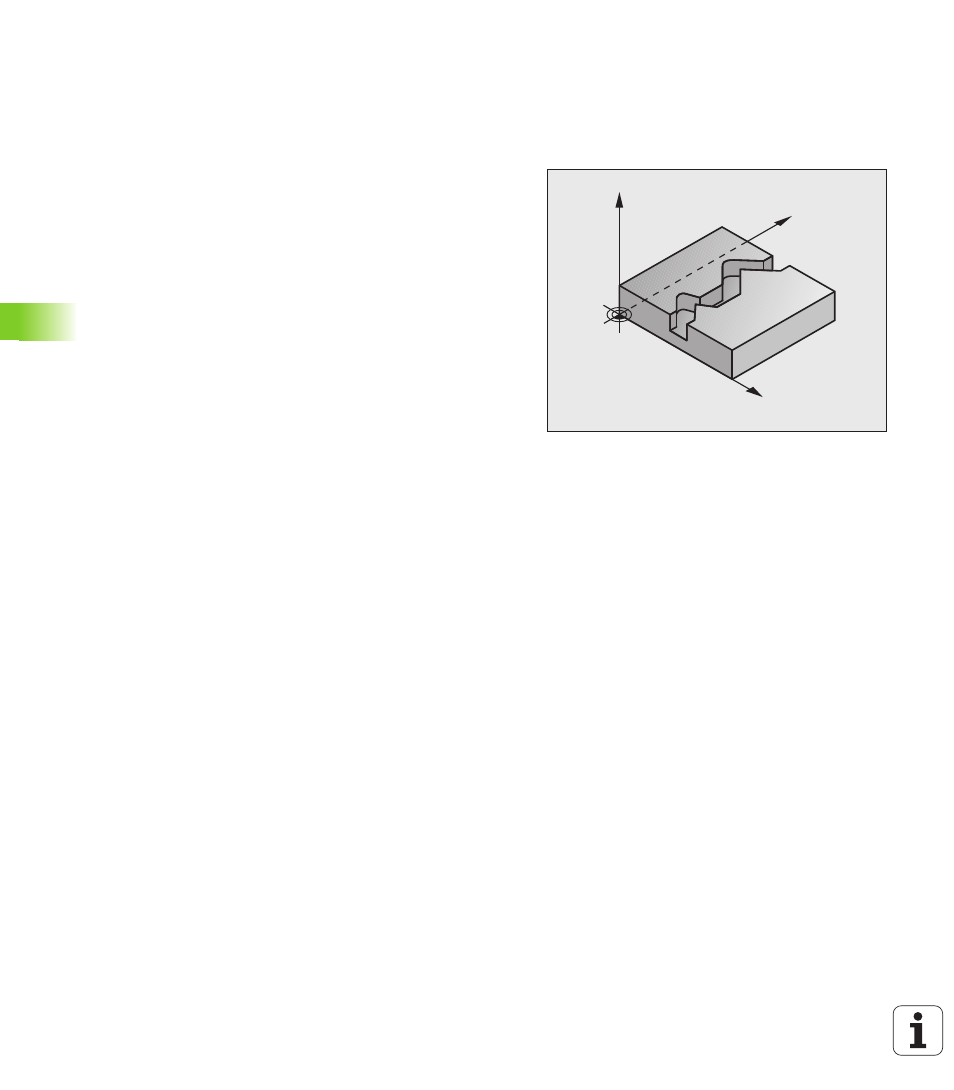

Zyklusablauf
Mit diesem Zyklus lassen sich zusammen mit Zyklus 14 KONTUR -
offene und geschlossene Konturen bearbeiten.
Der Zyklus 25 KONTUR-ZUG bietet gegenüber der Bearbeitung einer
Kontur mit Positioniersätzen erhebliche Vorteile:
 Die TNC überwacht die Bearbeitung auf Hinterschneidungen und
Konturverletzungen. Kontur mit der Test-Grafik überprüfen
 Ist der Werkzeug-Radius zu groß, so können Sie die Kontur an
Innenecken mit der automatischen Restmaterialerkennung
nachbearbeiten
 Die Bearbeitung lässt sich durchgehend im Gleich- oder Gegenlauf
ausführen. Die Fräsart bleibt sogar erhalten, wenn Sie Konturen in
einer Achse spiegeln
 Bei mehreren Zustellungen kann die TNC das Werkzeug hin und her
verfahren (Pendelbearbeitung): Dadurch verringert sich die
Bearbeitungszeit
 Sie können Aufmaße eingeben, um in mehreren Arbeitsgängen zu
schruppen und zu schlichten
 Über den Zyklus 270 KONTURZUG-DATEN können Sie das
Verhalten des Zyklus 25 komfortabel einstellen
Y
X
Z
