15.2 BEZUGSPUNKT MIT
TE NUT (Zyklus
408, DIN/ISO:
G408, FCL 3-F
u
nktion)
15.2 BEZUGSPUNKT MITTE NUT
(Zyklus 408, DIN/ISO: G408,
FCL 3-Funktion)
Zyklusablauf

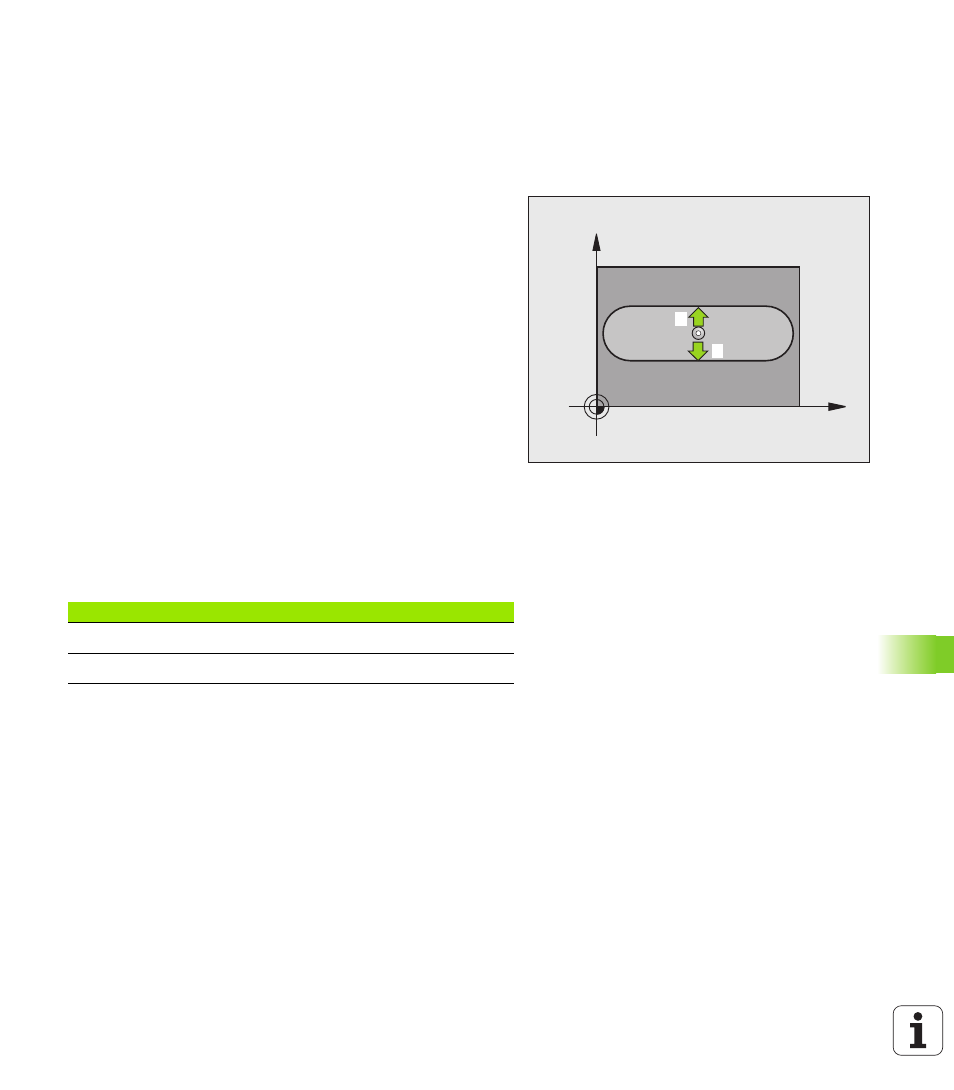

Der Tastsystem-Zyklus 408 ermittelt den Mittelpunkt einer Nut und
setzt diesen Mittelpunkt als Bezugspunkt. Wahlweise kann die TNC
den Mittelpunkt auch in eine Nullpunkt- oder Preset-Tabelle schreiben.
1
Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
MP6150) und mit Positionierlogik (siehe „Tastsystemzyklen
abarbeiten” auf Seite 336) zum Antastpunkt
1
. Die TNC berechnet
die Antastpunkte aus den Angaben im Zyklus und dem Sicherheits-
Abstand aus MP6140
2
Anschließend fährt das Tastsystem auf die eingegebene
Messhöhe und führt den ersten Antast-Vorgang mit Antast-
Vorschub (MP6120) durch
3
Danach fährt das Tastsystem entweder achsparallel auf Messhöhe
oder linear auf Sicherer Höhe zum nächsten Antastpunkt
2
und
führt dort den zweiten Antast-Vorgang durch
4
Abschließend positioniert die TNC das Tastsystem zurück auf die
Sichere Höhe und verarbeitet den ermittelten Bezugspunkt in
Abhängigkeit der Zyklusparameter Q303 und Q305 (siehe
„Berechneten Bezugspunkt speichern” auf Seite 362) und
speichert die Istwerte in nachfolgend aufgeführten Q-Parametern
ab
5
Wenn gewünscht, ermittelt die TNC anschließend in einem
separaten Antast-Vorgang noch den Bezugspunkt in der
Tastsystem-Achse
X
Y
1
2
Parameter-Nummer
Bedeutung
Q166
Istwert gemessene Nutbreite
Q157
Istwert Lage Mittelachse
