320
Zyklen: Sonderfunktionen
12.6 GRA
V
IEREN (Zyklus 225, DIN/ISO:
G225)
Zyklusparameter
 Graviertext
QS500: Graviertext innerhalb
Hochkommata. Zuweisung einer String-Variable über
Taste Q des Nummernblocks, Taste Q auf der ASCI-
Tastatur entspricht normaler Texteingabe. Erlaubte
Eingabezeichen: Siehe „Systemvariablen gravieren”,
Seite 322
 Zeichenhöhe
Q513 (absolut): Höhe der zu
gravierenden Zeichen in mm. Eingabebereich 0 bis
99999,9999

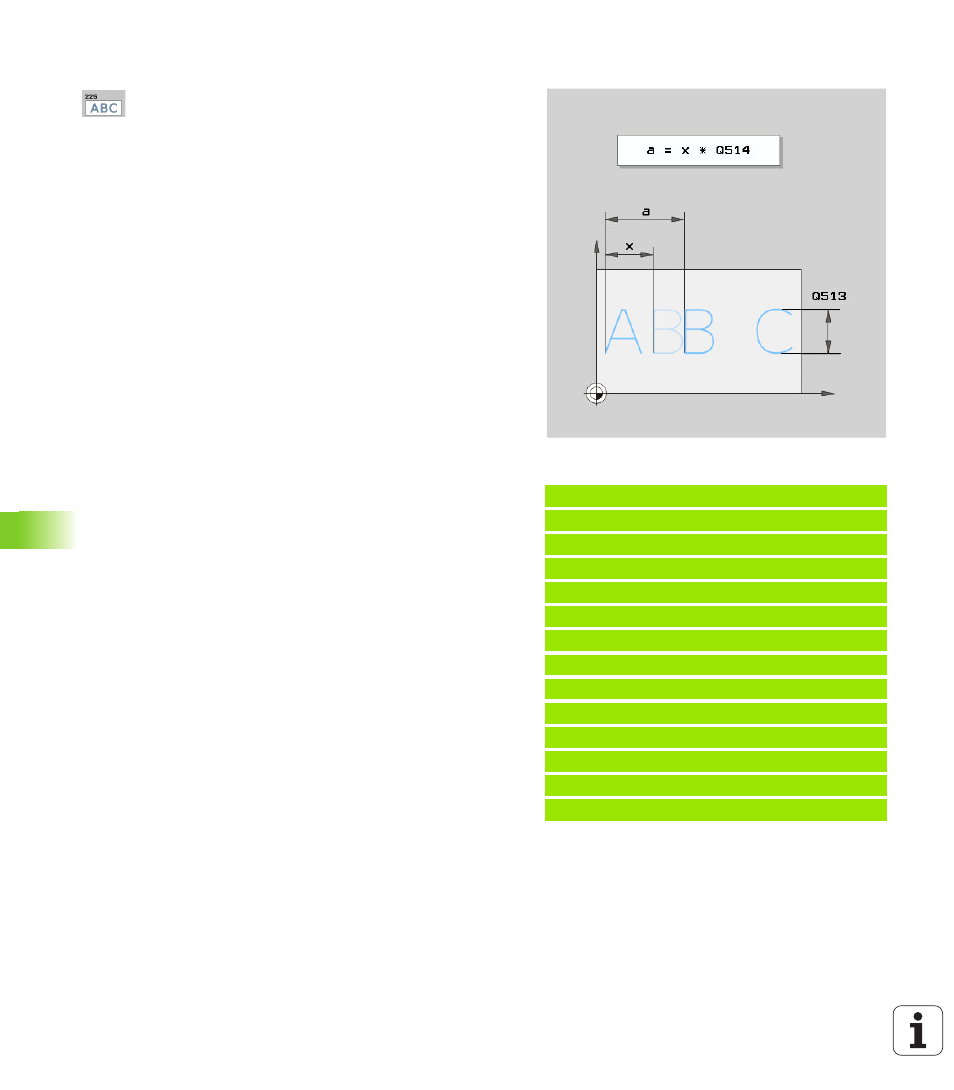

 Faktor Abstand
Q514: Beim verwendeten Font
handelt es sich um einen sogenannten
Proportionalfont. Jedes Zeichen hat demnach seine
eigene Breite, die die TNC bei Definition von Q514=0
entsprechend graviert. Bei Definition von Q514
ungleich 0 skaliert die TNC den Abstand zwischen
den Zeichen. Eingabebereich 0 bis 9,9999
 Schriftart Q515: Momentan ohne Funktion
 Text auf Gerade/Kreis (0/1) Q516:
Text entlang einer Geraden gravieren: Eingabe = 0
Text auf einem Kreisbogen gravieren: Eingabe = 1
 Drehlage Q374: Mittelpunktswinkel, wenn Text auf
Kreis angeordnet werden soll. Gravierwinkel bei
gerader Textanordnung. Eingabebereich -360,0000
bis +360,0000°
 Radius bei Text auf Kreis
Q517 (absolut): Radius
des Kreisbogens, auf dem die TNC den Text
anordnen soll in mm. Eingabebereich 0 bis
99999,9999
 Vorschub Fräsen
Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Gravieren in mm/min.
Eingabebereich 0 bis 99999,999 alternativ FAUTO, FU
oder FZ
 Tiefe
Q201 (inkremental): Abstand zwischen
Werkstück-Oberfläche und Graviergrund
 Vorschub Tiefenzustellung
Q206:
Verfahrgeschwindigkeit des Werkzeugs beim
Eintauchen in mm/min. Eingabebereich 0 bis
99999,999 alternativ FAUTO, FU
 Sicherheits-Abstand
Q200 (inkremental): Abstand
Werkzeugspitze – Werkstück-Oberfläche.
Eingabebereich 0 bis 99999,9999 alternativ PREDEF
 Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich
-99999,9999 bis 99999,9999
 2. Sicherheits-Abstand
Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
alternativ PREDEF
Beispiel: NC-Sätze
62 CYCL DEF 225 GRAVIEREN
QS500=“TXT2“ ;GRAVIERTEXT
Q513=10 ;ZEICHENHOEHE
Q514=0 ;FAKTOR ABSTAND
Q515=0 ;SCHRIFTART
Q516=0 ;TEXTANORDNUNG
Q374=0 ;DREHLAGE
Q517=0 ;KREISRADIUS
Q207=750 ;VORSCHUB FRAESEN
Q201=-0.5 ;TIEFE
Q206=150 ;VORSCHUB TIEFENZ.
Q200=2 ;SICHERHEITS-ABST.
Q203=+20 ;KOOR. OBERFLAECHE
Q204=50 ;2. SICHERHEITS-ABST.
