Bearbeitungszyklen: Abzeilen
1
0
.5 PLANFRAESEN (Zyklus 232, DIN/ISO:
G232)

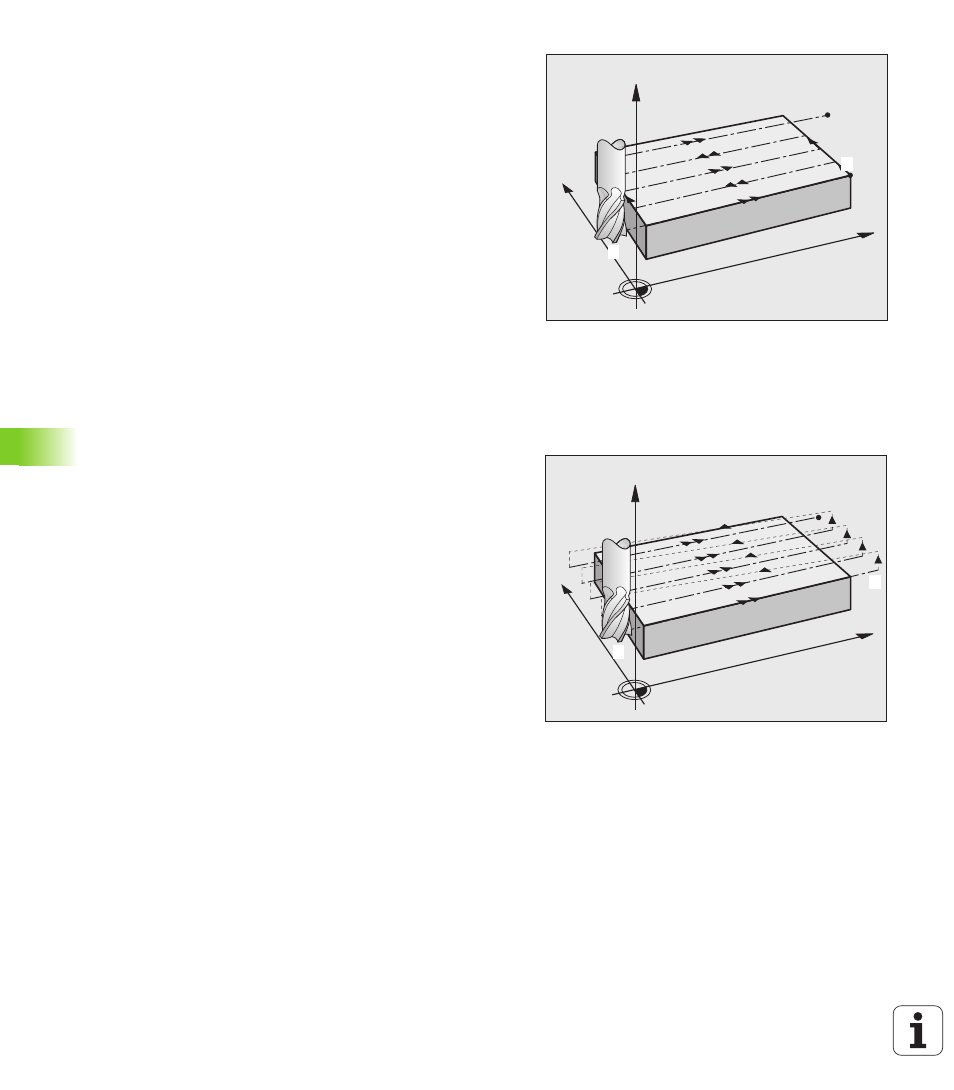

Strategie Q389=1
3 Danach fährt das Werkzeug mit dem programmierten Vorschub
Fräsen auf den Endpunkt 2 . Der Endpunkt liegt innerhalb der
Fläche, die TNC berechnet ihn aus dem programmierten
Startpunkt, der programmierten Länge und dem Werkzeug-Radius
4
Die TNC versetzt das Werkzeug mit Vorschub Vorpositionieren
quer auf den Startpunkt der nächsten Zeile; die TNC berechnet den
Versatz aus der programmierten Breite, dem Werkzeug-Radius
und dem maximalen Bahn-Überlappungs-Faktor
5
Danach fährt das Werkzeug wieder zurück in Richtung des
Startpunktes
1
. Der Versatz auf die nächste Zeile erfolgt wieder
innerhalb des Werkstückes
6
Der Vorgang wiederholt sich, bis die eingegebene Fläche
vollständig bearbeitet ist. Am Ende der letzten Bahn erfolgt die
Zustellung auf die nächste Bearbeitungstiefe
7
Um Leerwege zu vermeiden, wird die Fläche anschließend in
umgekehrter Reihenfolge bearbeitet
8 Der Vorgang wiederholt sich, bis alle Zustellungen ausgeführt sind.
Bei der letzten Zustellung wird lediglich das eingegebene
Schlichtaufmaß im Vorschub Schlichten abgefräst
9 Am Ende fährt die TNC das Werkzeug mit FMAX zurück auf den
2. Sicherheits-Abstand
Strategie Q389=2
3
Danach fährt das Werkzeug mit dem programmierten Vorschub
Fräsen auf den Endpunkt
2
. Der Endpunkt liegt ausserhalb der
Fläche, die TNC berechnet ihn aus dem programmierten
Startpunkt, der programmierten Länge, dem programmierten
seitlichen Sicherheits-Abstand und dem Werkzeug-Radius
4
Die TNC fährt das Werkzeug in der Spindelachse auf Sicherheits-
Abstand über die aktuelle Zustell-Tiefe und fährt im Vorschub
Vorpositionieren direkt zurück auf den Startpunkt der nächsten
Zeile. Die TNC berechnet den Versatz aus der programmierten
Breite, dem Werkzeug-Radius und dem maximalen Bahn-
Überlappungs-Faktor
5
Danach fährt das Werkzeug wieder auf die aktuelle Zustell-Tiefe
und anschließend wieder in Richtung des Endpunktes
2
6
Der Abzeil-Vorgang wiederholt sich, bis die eingegebene Fläche
vollständig bearbeitet ist. Am Ende der letzten Bahn erfolgt die
Zustellung auf die nächste Bearbeitungstiefe
7 Um Leerwege zu vermeiden, wird die Fläche anschließend in
umgekehrter Reihenfolge bearbeitet
8 Der Vorgang wiederholt sich, bis alle Zustellungen ausgeführt sind.
Bei der letzten Zustellung wird lediglich das eingegebene
Schlichtaufmaß im Vorschub Schlichten abgefräst
9 Am Ende fährt die TNC das Werkzeug mit FMAX zurück auf den
2. Sicherheits-Abstand
X
Y
Z
1
2
X
Y
Z
1
2
