406
Tastsystemzyklen: Bezugspunkte automatisch erfassen
15.13 BEZUGSPUNKT EINZELNE A
C
HSE (Zyklus 41
9, DIN/ISO:
G41
9
)

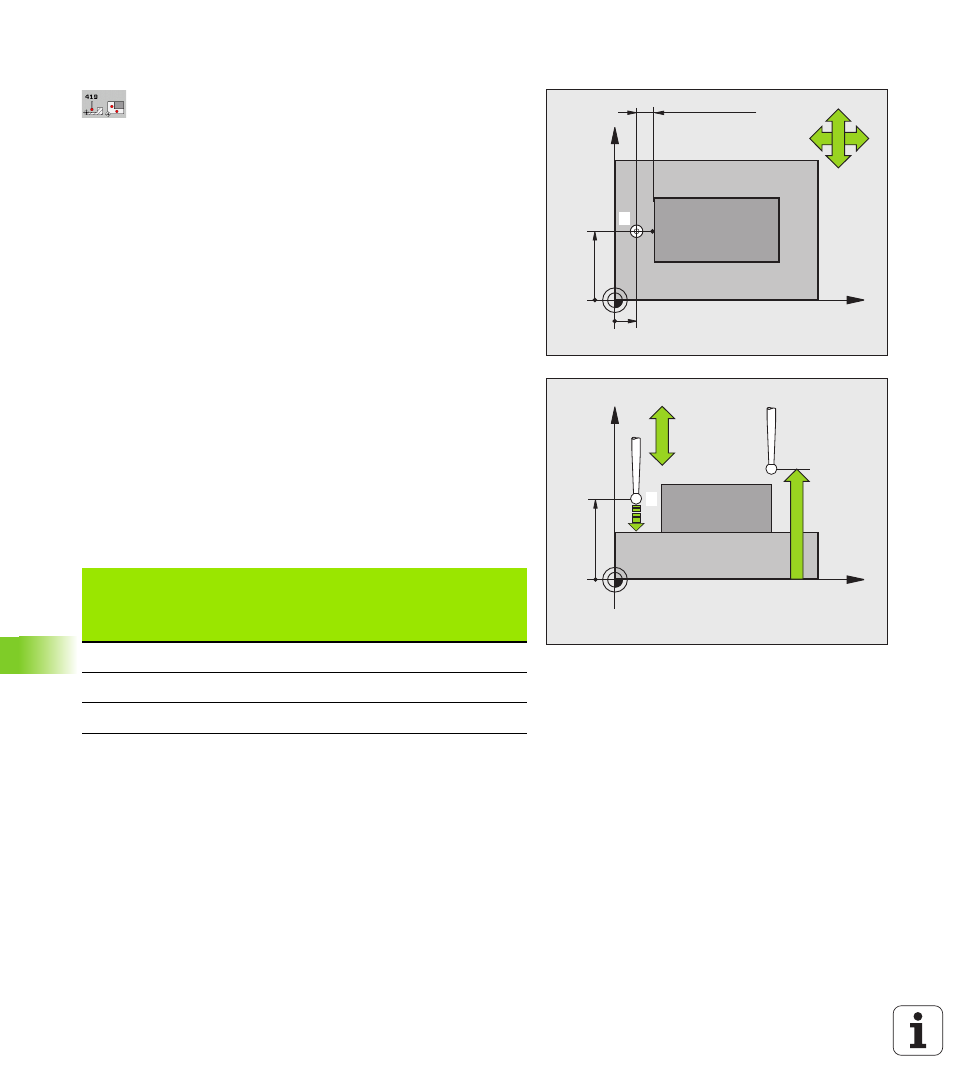

Zyklenparameter
 1. Messpunkt 1. Achse
Q263 (absolut): Koordinate
des ersten Antastpunktes in der Hauptachse der
Bearbeitungsebene. Eingabebereich -99999,9999 bis
99999,9999
 1. Messpunkt 2. Achse Q264 (absolut): Koordinate
des ersten Antastpunktes in der Nebenachse der
Bearbeitungsebene. Eingabebereich -99999,9999 bis
99999,9999
 Messhöhe in der Tastsystem-Achse
Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen
soll. Eingabebereich -99999,9999 bis 99999,9999
 Sicherheits-Abstand
Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu MP6140.
Eingabebereich 0 bis 99999,9999 alternativ PREDEF
 Sichere Höhe
Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999
alternativ PREDEF
 Messachse (1...3: 1=Hauptachse) Q272: Achse, in
der die Messung erfolgen soll:
1
: Hauptachse = Messachse
2 : Nebenachse = Messachse
3 : Tastsystem-Achse = Messachse
X
Y
Q264
Q263
+
–
– +
Q267
Q272=2
Q272=1
MP6140 + Q320
1
X
Z
Q260
Q261
+
–
Q272=1
Q272=3 Q267
1
Achszuordnungen
Aktive Tastsystem-
Achse: Q272 = 3
Zugehörige
Hauptachse:
Q272 = 1 Zugehörige
Nebenachse:
Q272 = 2
Z X Y
Y Z X
X Y Z
