HEIDENHAIN iTNC 530 (60642x-04) Cycle programming - Handbuch (Seite 265)

HEIDENHAIN iTNC 530
265
1
0
.3 ABZEILEN (Zyklus 230, DIN/ISO:
G230)
10.3 ABZEILEN (Zyklus 230,
DIN/ISO: G230)

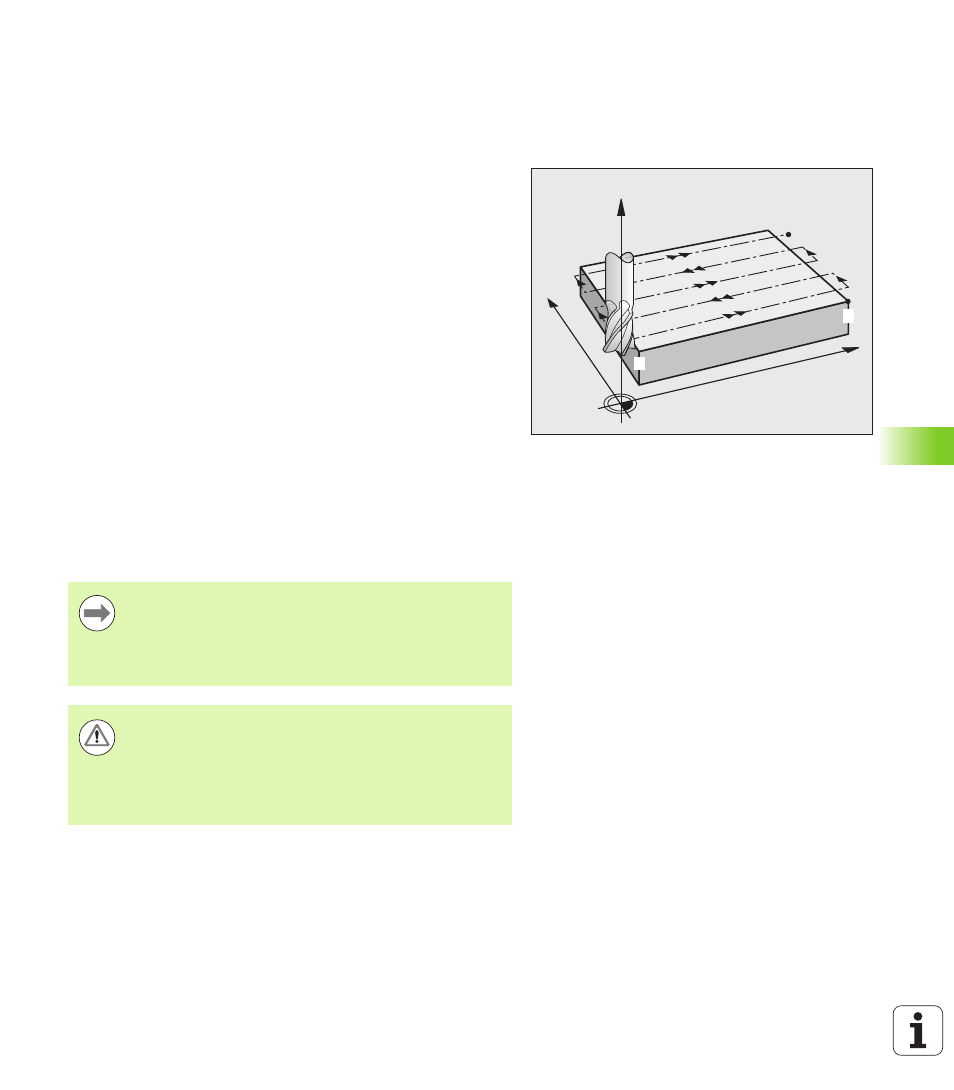

Zyklusablauf
1 Die TNC positioniert das Werkzeug im Eilgang FMAX von der
aktuellen Position aus in der Bearbeitungsebene auf den
Startpunkt 1 ; die TNC versetzt das Werkzeug dabei um den
Werkzeug-Radius nach links und nach oben
2
Anschließend fährt das Werkzeug mit FMAX in der Spindelachse auf
Sicherheits-Abstand und danach im Vorschub Tiefenzustellung auf
die programmierte Startposition in der Spindelachse
3
Danach fährt das Werkzeug mit dem programmierten Vorschub
Fräsen auf den Endpunkt
2
; den Endpunkt berechnet die TNC aus
dem programmierten Startpunkt, der programmierten Länge und
dem Werkzeug-Radius
4
Die TNC versetzt das Werkzeug mit Vorschub Fräsen quer auf den
Startpunkt der nächsten Zeile; die TNC berechnet den Versatz aus
der programmierten Breite und der Anzahl der Schnitte
5
Danach fährt das Werkzeug in negativer Richtung der 1. Achse
zurück
6 Das Abzeilen wiederholt sich, bis die eingegebene Fläche
vollständig bearbeitet ist
7 Am Ende fährt die TNC das Werkzeug mit FMAX zurück auf den
Sicherheits-Abstand
Beim Programmieren beachten!
X
Y
Z
1
2
Die TNC positioniert das Werkzeug von der aktuellen
Position zunächst in der Bearbeitungsebene und
anschließend in der Spindelachse auf den Startpunkt.
Werkzeug so vorpositionieren, dass keine Kollision mit
dem Werkstück oder Spannmitteln erfolgen kann.
Achtung Kollisionsgefahr!
Mit Maschinen-Parameter 7441 Bit 0 stellen Sie ein, ob die
TNC eine Fehlermeldung ausgeben soll (Bit 0=0) oder
nicht (Bit 0=1), wenn beim Zyklus-Aufruf die Spindel nicht
läuft. Die Funktion muss auch von Ihrem
Maschinenhersteller angepasst sein.
